Коротко о файле:Р / Проект системы отопления и вентиляции 16-этажного жилого дома. / Состав: комплект чертежей + спецификация
Проект системы отопления и вентиляции 16-этажного жилого дома в городе Ташкенте разработан на основании задания на проектирование, архитектурно-строительных и технологических чертежей.
Расчетная наружная температура наружного воздуха для проектирования системы отопления принята на основании КМК 2.01.01-95 tн.в.= -14°С
Расчетная параметры внутреннего воздуха в помещениях , приняты согласно ШНК 2.08.01-05 "Жилые здания".
Проектирование раздела выполнена согласно КМК 2.04.05-97 "Отопления, вентиляция и кондиционирование".
Источником тепла для систем отопления и горячего водоснабжения являются двухконтурные проточные водогрейные котлы работающие на природном газе,с закрытой камерой сгорания.
Котлы оснащены автоматикой защиты и управления.
Эта система предусматривает:
1. Полуавтоматический розжиг котла.
2. Поддержание в заданных пределах давления и температуры теплоносителя.
3. Защиту при аварийном повышении давления и температуры воды, прекращении подачи газа и воздуха в топку.
В качестве нагревательных приборов приняты алюминиевые секционные радиаторы марки "Алюкам" .

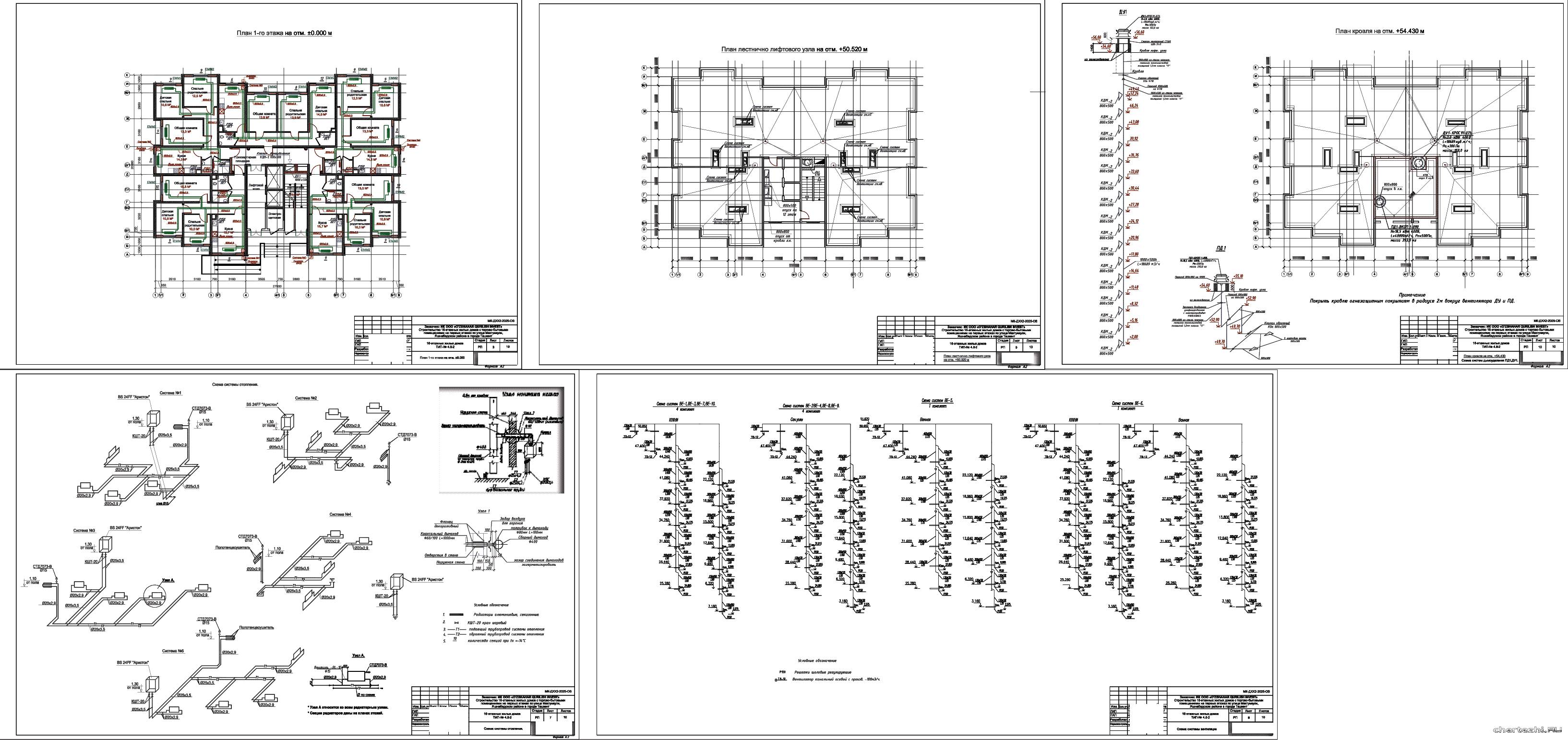

Ведомость рабочих чертежей
Общие данные
План подвала на отм.-3.200
План 1-го этажа на отм.+0.000
План 2-7-го этажей.
План 8-15-го этажей.
План 16-го этажа.
Схема системы отопления.
Схема системы вентиляции.
План лестнично лифтового узла на отм.50.520
План кровля на отм.54.430. Схема систем дымоудаления ПД1,ДУ1.
