Коротко о файле:Р / Фундамент монолитный под башенный кран QTZ-160 и QTZ 80. / Состав: комплект чертежей.
Место строительства - г. Астана
Геологические данные грунтов, слагающих площадку строительства, приняты на основании отчета об инженерно-геологических изысканиях, объектов гражданского строительства Объект: «Реконструкция Дворца спорта "Казахстан" в г. Астане» .
Фундамент под башенный кран QTZ-80 - ростверк, размерами 6,0х6,0х1,5(Н)м из бетона С20 /25, установленный на 16 свай - С10.30-8 (ГОСТ 19804-2012).
Фундамент под башенный кран QTZ-160 - ростверк, размерами 6,45х6,45х1,5(Н)м из бетона С20 /25, установленный на 16 свай - С10.30-8 (ГОСТ 19804-2012).
Фундамент под башенный кран Potain - ростверк, размерами 6,0х6,0х1,5(Н)м из бетона С20 /25, установленный на 16 свай - С10.30-8 (ГОСТ 19804-2012).
Ведомость рабочих чертежей
Общие данные

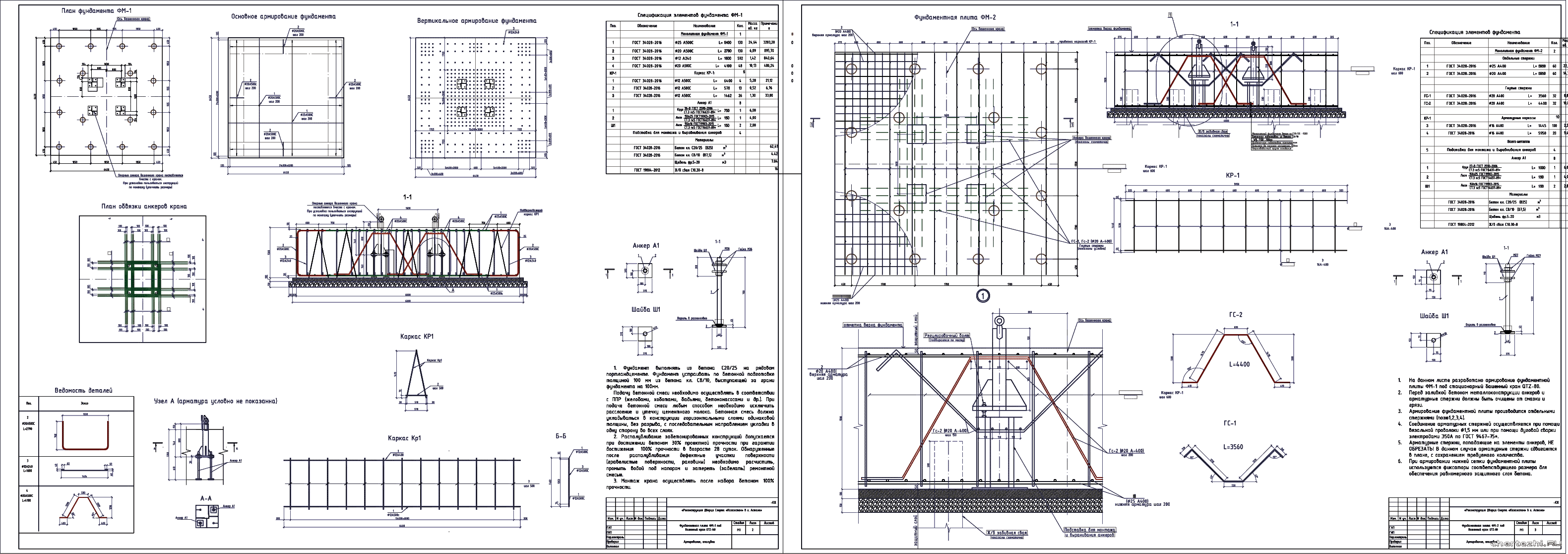

Фундаментная плита ФМ-1 под башенный кран QTZ-160
Фундаментная плита ФМ-1 под башенный кран QTZ-80
