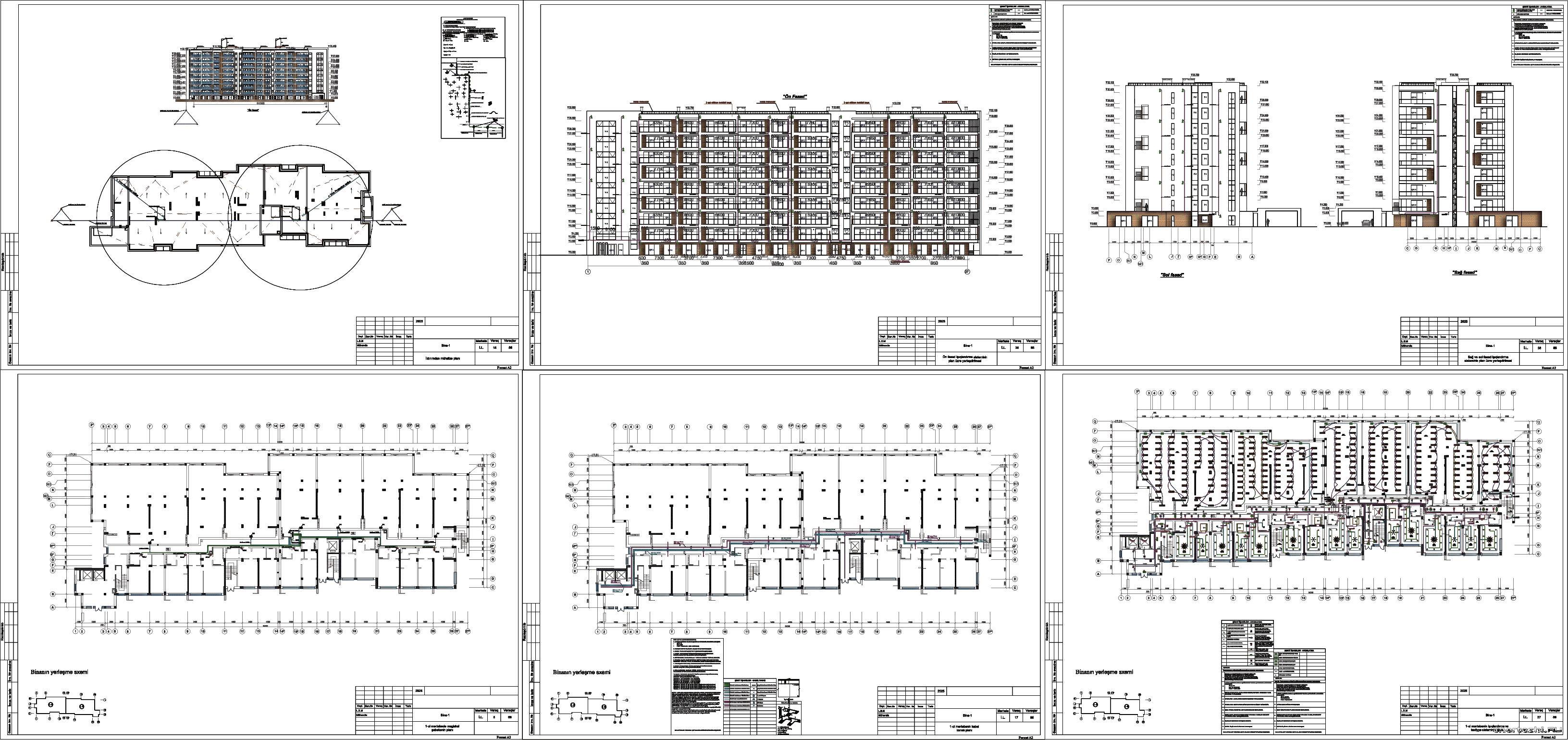

Коротко о файле:I.L. / Avtoparklı 9 mərtəbəli binanın elektrik təchizatı və elektrik işıqlandırması. / Tərkibi: rəsm dəsti + spesifikasiya.
Binanın elektrik avadanlıqlarını qidalandırmaq üçün 2 girim, nəzərdə tutulub.
Elektrik enerjisini qəbul edib paylamaq üçün binanın zirzəmisində
giriş Baş paylayıcı lövhə (BPL) layihələnib.BPL lövhəsi 0.4 kV-luq şəbəkədən qidalanır.Cərəyan qəbuledicilərinin elektrik təchizatının etibarlığı II kаteqoriyaya аiddir.Güc аvadanlıqları şəbəkəcinin gərginliyi 380/220V, idarəetmə üçün 220V-dur.Еlektrik avadanlıqlarını qidalandırmaq üçün "Siemens" , "ABB" və ya "Schneider" tipli аvtomatlarla yığılmış metal şkaflar nəzərdə tutulub.
Layihədə işçi, təmir və evakuasiya işıqlanması həll еdilib.
Təmir işıqlanma şəbəkəsinin gərginliyi 36V-dur.
İşçi və evakuasiya işıqlanma şəbəkəsinin gərginliyi 220V-dur.
Еvakuasiya işıqlanması üçün akkumlyator batareyalı çıraqlar və "Çıxış" tipli işıqlı göstərici seçilib.
İşıqlanma üçün "Siemens" və ya "Schneider" tipli аvtomatlarla yığılmış metal şkaflar nəzərdə tutulub.
Qidalnma şəbəkəsi NHXMH tipli kabel ilə yangına davamlı boruda divarda gizli çəkilib.
Əsas komplektin iş cizgilərinin cədvəli
1 -2 Ümumi məlumat
3 Şərti işarələr
4 -13 Mərtəbələ rin m agistral şəbəkə planı
14 Zirzəmi mərtəbənin təməl torpaqlama planı
15 İldırımdan mühafizə planı
16 - 25 Mərtəbələ rin kabel kanalı planı
26 - 35 Mərtəbələ rin elektrik işıqlanma planı
36 - 38 Fasad ın elektrik işıqlanma planı
39 - 48 Mərtəbələ rin g üc cihazlarının planı
49 - 59 Mərtəbələ rin mexaniki güc cihazlarının planı
60 Prinsipial elektrik sxemi ML/1 otaql ı mənzillər
61 Prinsipial elektrik sxemi ML/ 2 otaql ı mənzillər
62 Prinsipial elektrik sxemi ML/ 3 otaql ı mənzillər
63 Prinsipial elektrik sxemi SL 1
64 Prinsipial elektrik sxemi SL 2-9
65 Prinsipial elektrik sxemi PD
66 Prinsipial elektrik sxemi ZIL
67 Prinsipial elektrik sxemi QIL (əvvəli)
68 Prinsipial elektrik sxemi QIL (axırı)
69 Prinsipial elektrik sxemi XIL
70 Xarici işiqlanma blokunun sxemi.
71 Prinsipial elektrik sxemi V L
72 Prinsipial elektrik sxemi P L1
73 Prinsipial elektrik sxemi P L 2
74 Prinsipial elektrik sxemi P L 3
75 Prinsipial elektrik sxemi P L 4
76 Prinsipial elektrik sxemi P L 5
77 Prinsipial elektrik sxemi P L 6
78 Prinsipial elektrik sxemi P L
79 Prinsipial elektrik sxemi PQQ
80 Prinsipial elektrik sxemi BPL
81 Bünövrənin armaturlanması
82 Dizel-generator beton özül və yerləbirləşdirmə
