Коротко о файле:РП / Наружные сети водоснабжения и канализации производственного здания. Источником водоснабжения для хозяйственно-бытовых нужд являются городские водопроводные сети г. Жанаозен./ Состав: комплект чертежей + спецификация.
Проектом предусмотрены следующие сети:
В1- хоз-питьевой водопровод.
К1-хоз-бытовая канализация.
Водоснабжение проектируемого здания предусматривается от существующей сети питьевого водопровода диаметром 110 мм проходящий по юго-восточной стороне от проектируемого объекта.
Подключение производится в существующем колодце ВКсущ с помощью ПЭ тройника 110х63.
Проектируемый хоз-питьевой водопровод В1 тупиковый. Сеть хоз-питьевого водопровода запроектирована из полиэтиленовых труб ПЭ100 SDR17 ∅63х3,8 мм по СТ РК ISO 4427-2-2014.
Отвод бытовых сточных ввод из здания проектируемого объекта предусматривается в проектируемые колодцы канализации и далее отводится в существующий канализационную сеть диаметром 200 мкр.
Ведомость рабочих чертежей
Общие данные

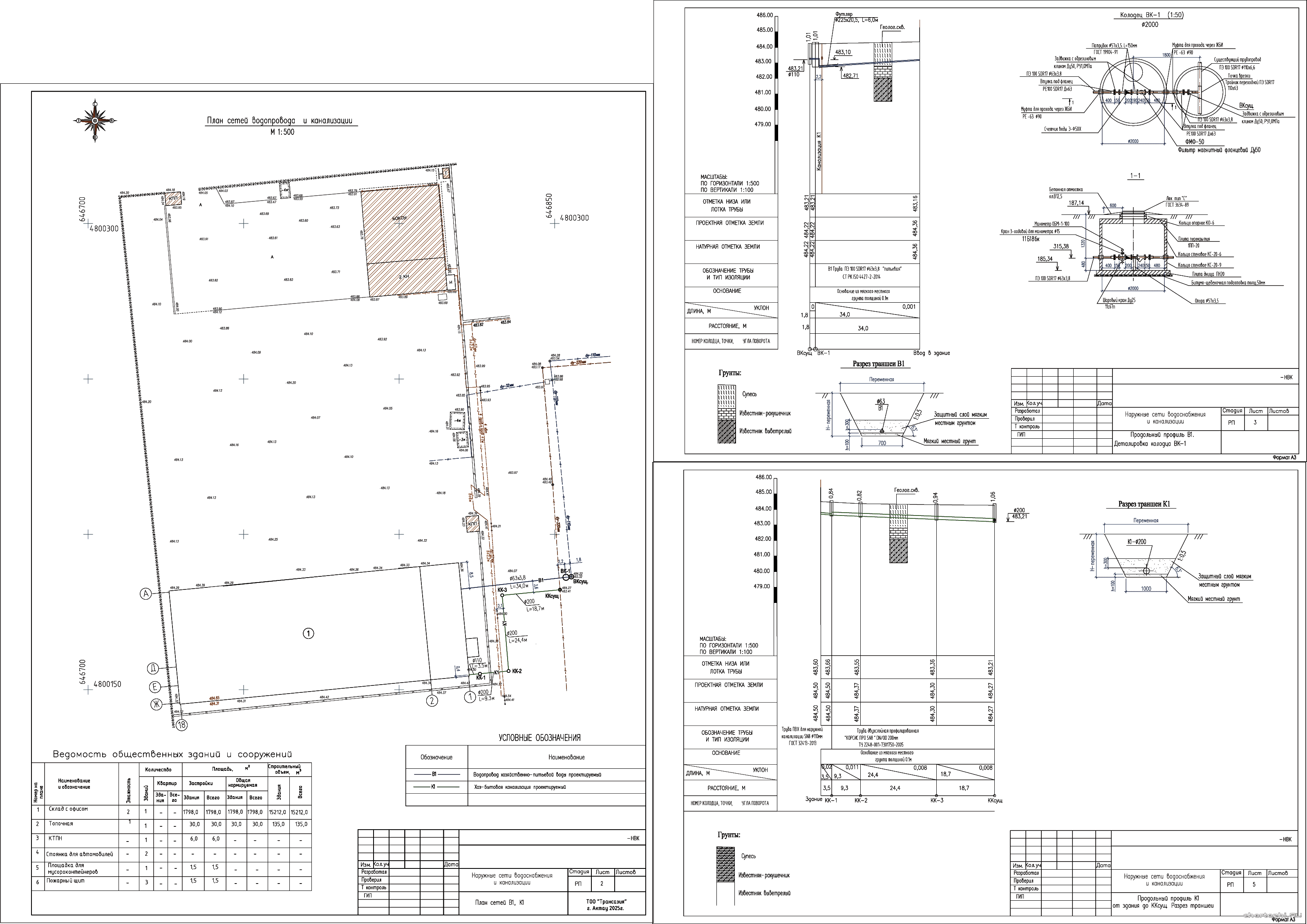

План сетей В1, К1
Продольный профиль В1.Деталировка колодца ВК-1. Разрезы траншеи.
Продольный профиль К1от здания до ККсущ.
Таблица колодцев
