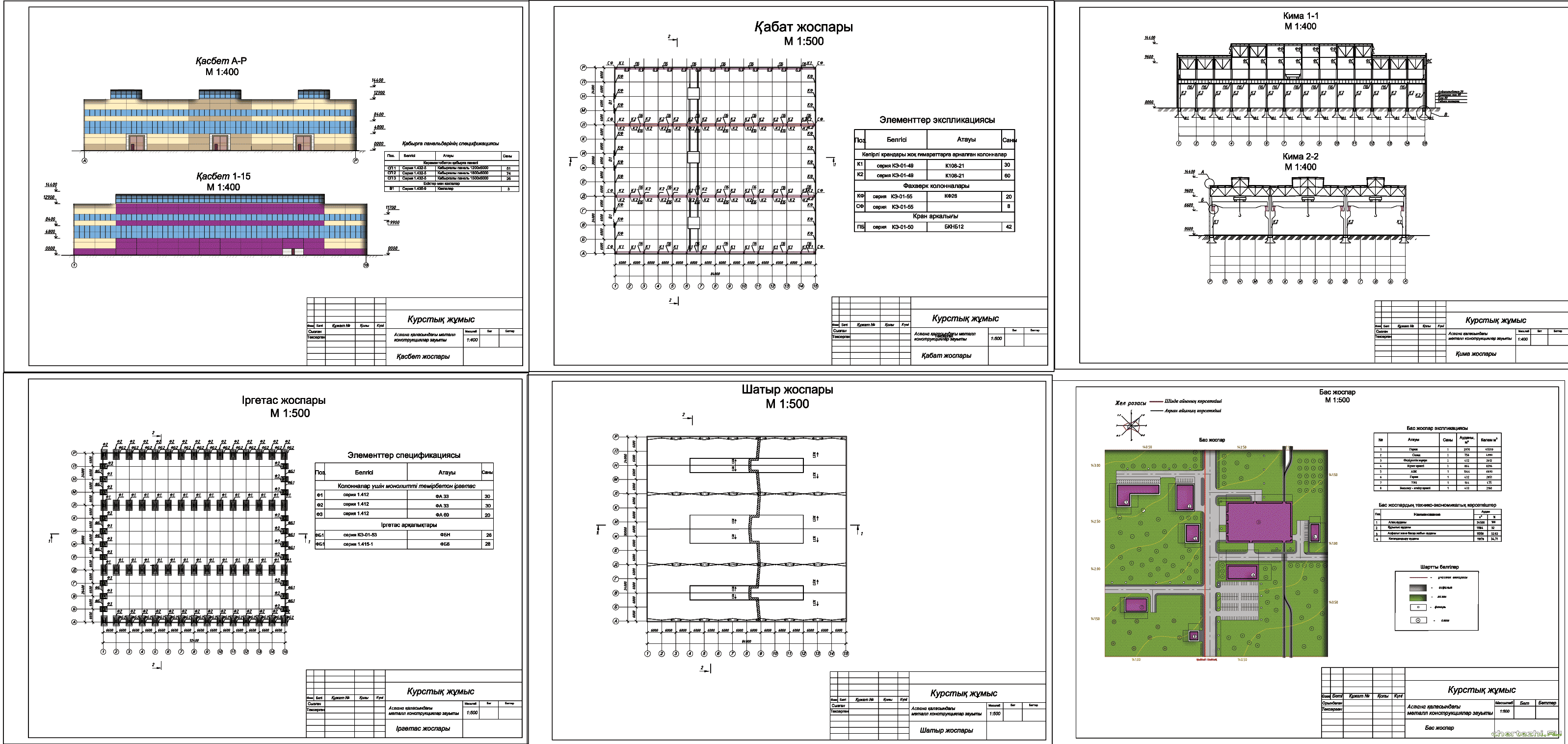

Коротко о файле:Л.Н. Гумилев атындағы ЕҰУ / «Құрылыс» кафедрасы / «Өндірістік және құрастырмалы ғимараттарды жобалау» пәні бойынша / Проектирование одноэтажного промышленного здания. / Құрамы: 7 Парақ сызбалар (бас жоспар, қасбет, еден жоспары, кесулер, іргетас жоспары, еден жоспары, шатыр жоспары) + түсіндірме жазба (26 бет).
Мазмұны:
Курстық жобаның тапсырмасы
Кіріспе
1.Өндірістік ғимараттағы технологиялық үрдіс
2. Бас жоспар.
2.1. Климаты.
2.2. Жел раушаны
3. Өндірістік ғимараттың көлемдік-жайғастыру шешімі
4.Конструктивтік шешімі
4.1. Өндірістік ғимараттың конструктивтік схемасы
4.2. Конструктивтік элементтер
4.2.1 Өндірістік ғимараттың негізі, іргетастары, іргетас беларқасы және қаңқа конструкциялары
4.2.2 Ұстын.
4.2.3 Фермалар
4.2.4 Кран асты арқалық.
4.2.5 Өндірістік ғимараттың төбежабын мен шатыр конструкциялары.
4.2.6 Өндірістік ғимараттың сыртқы қабырғасы, арақабырғалары, сыртқы қабырғаның жылу техникалық есебі
4.2.7 Өндірістік ғимараттың едендері
4.2.8 Өндірістік ғимараттың терезелері және фонарлары
4.2.9 Өндірістік ғимараттың есік және қақпалары
5. Өндірістік ғимараттың қасбеті және сыртқы және ішкі әрлеуі.
5.1. Сыртқы әрлеуі
5.2. Ішкі әрлеуі
6.Өндірістік ғимараттың инженерлік жүйелері
7.Қорытынды
8.Пайдаланылған деректер көзі
Өндірістік ғимарат – өлшемі 78 х 84 м болатын тіктөртбұрыш, ол 24 м екі аралықтан және 30 м бір аралықтан тұрады. Шеткі және орта бағандардың қадамы – 6 м.
Еденнің биіктігі – таза еден деңгейінен жүк көтергіш құрылымның түбіне дейін – 9.6 м. Ғимараттың барлық аралықтары әрқайсысының жүк көтергіштігі 20 тс көпір крандарымен жабдықталған.
Өндірістік корпус көлденең рамалары бар рамалық құрылымдық схема бойынша жобаланған. Көлденең жақтау іргетастармен, бағандармен, іргетастарға мықтап бекітілген және жабынның тірек элементтерімен –фермалармен біріктірілген. Рамка сонымен қатар іргетас арқалықтары мен қаттылық байланыстарын қамтиды.
Негізгі бағандар үшін шыны (стакан) типтегі монолитті темірбетон негіздері қарастырылған. Температуралық тігіс орындарындағы бағандардың негізі монолитті болып табылады және екі бағанды қолдауға қызмет етеді.
Биіктігі 400 мм таврлы қималы темірбетон іргетас беларқасы таңдалды. Іргетас беларқасының жоғарғы беті бөлменің еден деңгейінен 30 мм төмен орналасқан. Іргетас арқалықтарын қолдау үшін көлденең қимасы 0,3×0,6 м, -0,45 м белгідегі кесуімен болатын толқындарды орнату ұсынылады.
Ғимарат құрылысында бағандардың үш түрі қолданылды:
1.Шеткі колонналар – бір қабатты өндірістік ғимараттарға арналған темірбетон бір тармақты колонналар (серия КЭ-01-49 в.1). Колонналар орташа және ауыр жұмыс режимі 10, 20, 30 және 50 тонна жүк көтергіштігі бар жалпы мақсаттағы көпір крандарымен жабдықталған, шамдары бар және шамдары жоқ 24 және 30 м аралықтары бар бір, екі және үш аралық өндірістік ғимараттарға арналған. Колонналар тоқылған каркастармен нығайтылған, А-I класты бойлық жұмыс арматурасы. Еденнен рафтерлік құрылымның түбіне дейінгі биіктігі 10,8 м, еденнен кран рельсінің жоғарғы жағына дейінгі биіктігі 7,03 м. Ұстын қадамы – 6 м.
2.Орталық колонналар – темірбетон екі тармақты колонналар (серия КЭ-01-49 в.1). Колонналардың бұл түрінің сипаттамасы шеткі колонаға ұқсас. Ұстын қадамы – 6 м.
3.Бір қабатты өндірістік ғимараттарға арналған тік бұрышты қималы темірбетон фахверк колонналары (серия КЭ-01-55 в.2). А-III класындағы мерзімді профильдегі болаттан жасалған бойлық арматура, көлденең – Вр-I және А-I болаттан жасалған. Еденнен итарқа құрылымының түбіне дейінгі биіктігі 9,6. Ұстындар ғимараттың ұштарында және бойлық қабырғалардағы негізгі ұстындар арасында орнатылады.
Фахверк колонналары жел жүктемесін және қабырға толтырудың салмағын қабылдауға арналған. Олар жоспардағы өлшемдері 0,3 х 0,3 м болатын шаршы қималы темірбетон түрінде қабылданады. Ұстын қадамы – 6м.
Фермалар ғимараттың ұзындығы мен колонналардың қадамы бойынша таңдалады. Итарқа фермалары колонналарға анкерлік болттармен және тірек парақтарын дәнекерлеу арқылы бекітіледі. Итарқа фермалары – ыстықтай илектелген профильдерден 1,5% жоғарғы белдігі еңісі бар болат фермалар. Фермалар көлденең төменгі белдеуі бар бір жүк маркасы түрінде жасалады (серия 1.460-4 в.1). Белдіктердің жиектеріндегі тіректердегі барлық фермалардың биіктігі 3150 мм. Фермалар темірбетон колонналарына орнатылады. Фермалар шатыр төселген ұзындығы 12 м торлы тіректерге тірек ретінде қызмет етеді.
Темірбетонды кран арқалықтары 6 – қадаммен темірбетон колонналарында, жүк көтергіштігі 10 – 32 тонна крандар үшін қолданылады.
Темірбетон плиталарын көлденең итарқалық конструкция арқылы салады. 6 м қадам итарқа конструкция кезінде 3х6м және 1,5х6м, ал 12 м қадам кезінде 3х12м және 1,5х12м плиталар қолданылады. Жиі ені 3м плиталар қолданылады, ол ферма түйіндерінің арақашықтығына сәйкес келеді.
Шатырдың құрамы:
- Себіндісі бар су оқшаулағыш кілем, 50 мм
- Тегістейтін қабат ц/п тұтастырғыш, 30 мм
- Жылытқыш – газосиликат, 300 мм
- 1 слой бу изоляциясы (ХФМП-2)
- Темірбетон қабырғалы плита, 300 мм
Қабырғалардың материалы – қалыңдығы 300 мм кеңейтілген сазды бетон панельдер. Ғимаратта қабырғаларды нөлдік байланыстыру көлденең
Типтік қақпалардың өлшемдері бар: 3,6х4,2м.
Қақпаның сыртында еңісі 10% - ға дейінгі кіру пандустары орнатылады.
Қақпаның түрі – ашылмалы.
Ашу әдісі – қолмен / механикалық.
