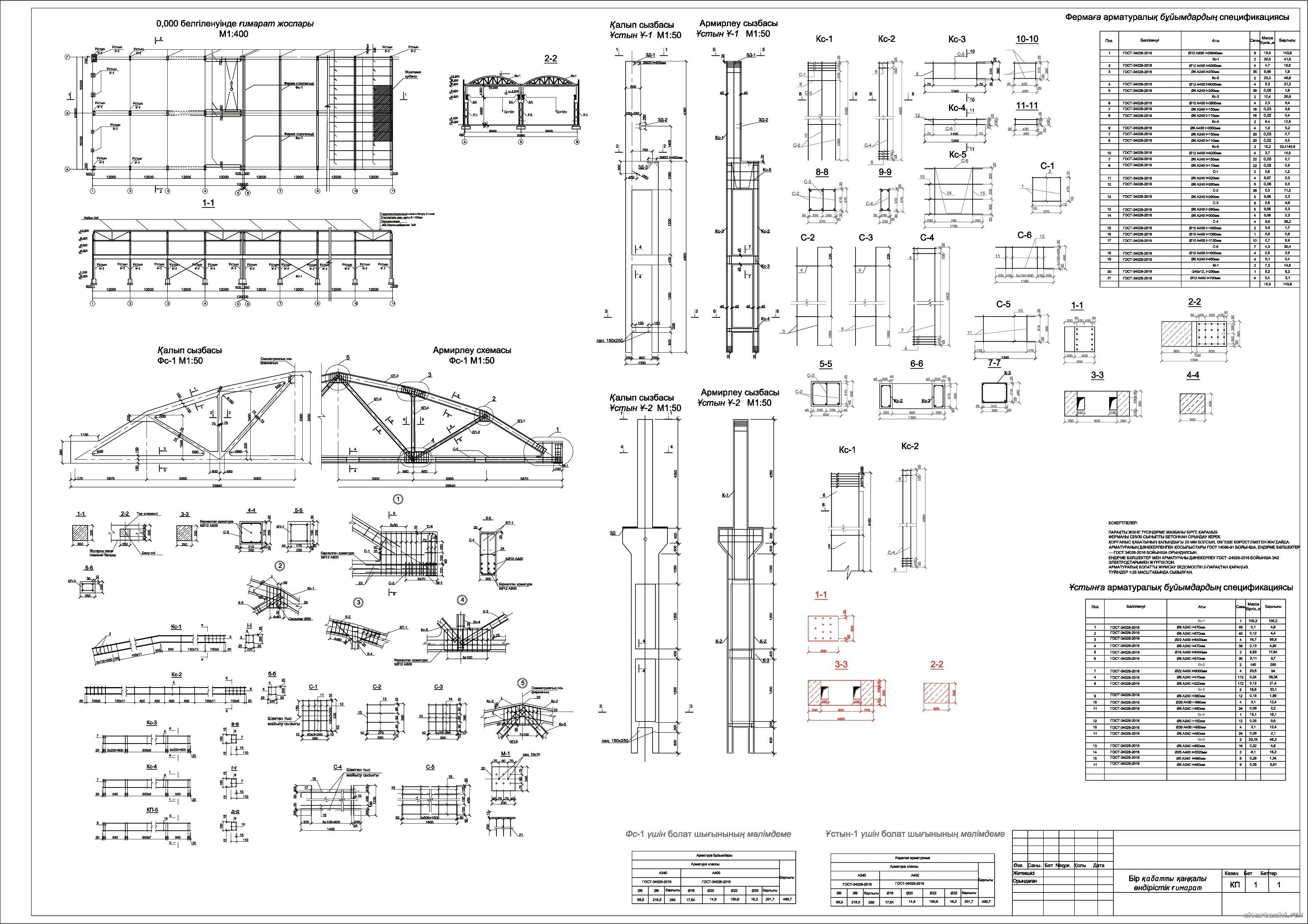

Коротко о файле:Л.Н. Гумилев атындағы ЕҰУ / Кафедрасы «Құрылыс» / «Темірбетон конструкциялары – ІІ» пәні бойынша / Бір қабатты қаңқалы өндірістік ғимарат / Құрамы: 1 парақ сызба + түсіндірме жазба (64 бет).
Мазмұны:
Кіріспе 3
1. Көлденең раманы есептеу 6
1.1 Бірқабатты өнеркәсіптік ғимараттың көлденең рамасының орналасуы 6
1.2. Ұстынның түрін және қимасын таңдау 6
2. Көлденең рамадағы жүктемелерді есептеу 7
2.1 Тұрақты жүктемелер 7
2.2 Айнымалы жүктемелер 9
2.2.1 Қар жүктемесі 9
2.2.2.Кранның жүктемесі 9
2.2.3.Жел жүктемесі 12
3.Көлденең жақтауды статикалық есептеу 12
3.1. Ұстынның геометриялық сипаттамалары. 12
3.2. Ұстындардағы тұрақты жүктемеден пайда болған күш. 13
3.3. Қар жүктемесінен ұстындағы күштер 15
3.4. Жел жүктемесінен ұстындардағы күш 16
3.5. Кранның жүктемесінен ұстындарға түскен күштер 18
4.Ұстынды есептеу және жобалау. 28
4.1. Ұстынды жобалауға арналған мәліметтер. 28
4.2 Ұстынның кран үсті бөлігінің арматурасының қимасының ауданын таңдау. 30
4.2.1 Күштердің бірінші комбинациясы бойынша иілу жазықтығындағы арматураның қимасын таңдау (Msd, max) 32
4.2.2 Екінші күштер комбинациясы (Msd,min) бойынша ию жазықтығындағы арматура қимасын таңдау 37
4.2.3. Ұстынның үстіңгі бөлігінің иілу жазықтығындағы беріктігін есептеу 39
4.2.4. Ұстынның үстіңгі бөлігінің көлденең күшке әсерін есептеу 39
4.3 Ұстынның кран асты бөлігінің арматурасының қимасын таңдау 40
4.3.1 Конструктивті өлшемдер және есептеу күштері 40
4.3.2 Ұстын тармақтарындағы есептік күш 41
4.3.3 Кран астындағы арматураның қимасының ауданын таңдау 42
4.3.4 сыртқы тармақтағы арматура қимасының ауданын таңдау 44
4.3.5 Иілу жазықтығынан есептеу 46
4.4. Ұстын тірегін есептеу 47
4.4.1 Іс-әрекетке арналған тіреуіштің беріктігін есептеу иілу моменті 47
4.4.2 Көлденең күштің әсеріне тіреуіштің беріктігін есептеу 47
5. Көлбеусіз ферманы есептеу және жобалау 49
5.1. Бастапқы деректер 49
5.2. Фермадағы жүктемелерді есептеу. Элементтердің геометриялық өлшемдері мен көлденең қималары 49
5.3. Ферма элементтеріндегі жүктемені анықтау. 50
6.Лира-САПР бағдарламасындағы раманы есептеу. 54
Қорытынды 55
Антиплагиат қорытындысы 57
Пайдаланылған әдебиеттер 58
Курстық жобаның бастапқы деректері:
1.Құрылыс алаңы Орал қ.
2.Бағандық тор, м 30х12
3.Аралықтар саны 2
4.Ғимарат ұзындығы, м 120
5.Кранның көтергіштігі Q, т 10
6.Кранның жұмыс режимі 5К
7.Кран рельсінің биіктігі, м 6,5
8.Шартты есептік топырақ кедергісі R0, МПа 0,25
9.Шатыр түрі Салқын шатыр (1 нұсқа – 0,5 кН/м2)
10.Фермасының түрі Сегментті көлбеу фермасы
11.Бетон класы <1, 2>-дағы әдіске сәйкес
12.Бекіту сыныбы <1, 2>-дағы әдіске сәйкес
