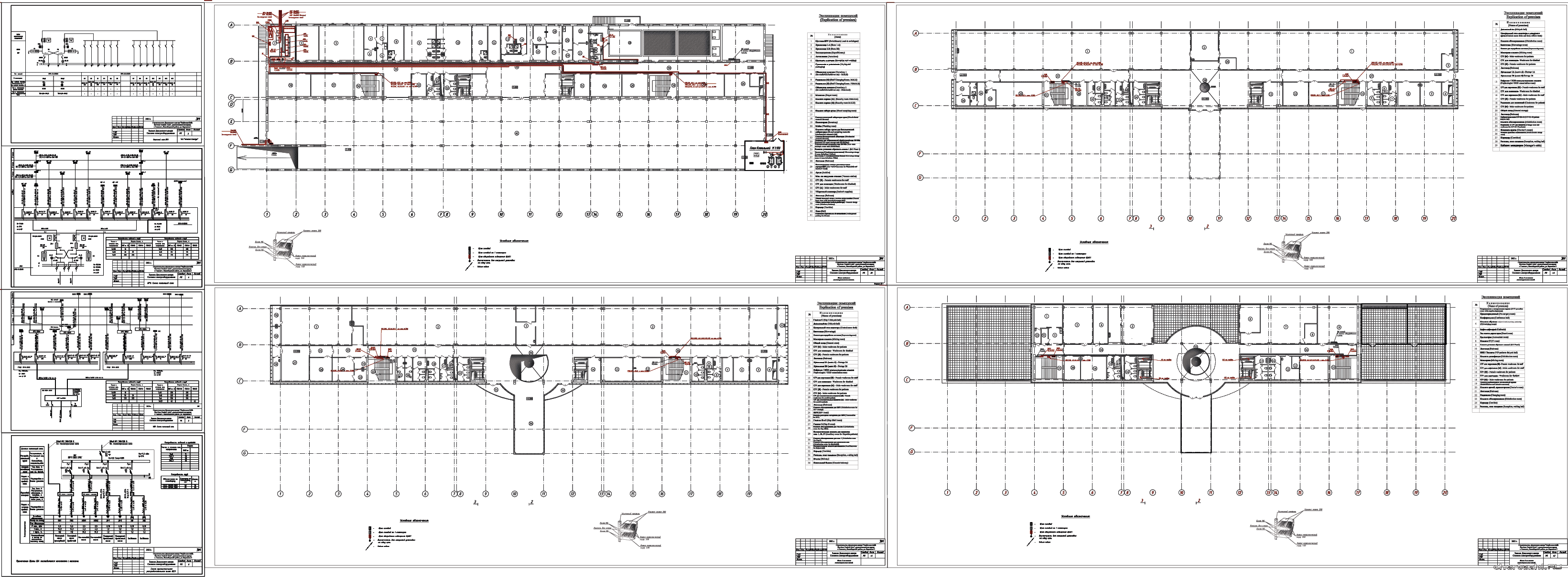

Коротко о файле:Р / Электрическое освещение и силовое электрооборудование здания диализного центра (3 этажа + подвал). / Состав: 3 комплекта чертежей + спецификации.
ЭО:
Проектом предусматривается устройство общего и аварийного освещения.
Общее освещение выполнено с проектируемых щитов ЩО1÷ЩО6 и ЩОп.
Аварийное освещение всего здания выполнено с проектируемых щитов аварийного освещения ЩАО1 и ЩАО2.
ЩАО1÷ЩАО2 - Расчетная мощность -7,74кВт; Расчетная ток-12,4А
ЩО1÷ЩО6, ЩОп - Расчетная мощность - 34,95; Расчетная ток-56,03А
Освещение выполнено светильниками со светодиодными лампами.
Ведомость рабочих чертежей ЭО
Общие данные
Электроосвещение. План подвала на отм. "-3.600"
Электроосвещение. План 1-го этажа на отм. "-0.000"
Электроосвещение. План 2-го этажа на отм. "+4.800"
Электроосвещение. План 3-го этажа на отм. "+8.700"
ЭМ:
Проектом предусмотрено освещение и подключение силового электрооборудования здания для диализа.
Напряжение в сети 380/220 В.
Суммарная расчетная мощность объекта - 461,6 кВт
Из них 208 кВт потребитель I особой категории, 34 кВт потребитель I категории, 212,6 II категории.
Для электроснабжения потребителей I проектом предусмотрен АВР на 3 ввода с третьим вводом от дизельной подстанции, для особой категории дополнительно источники бесперебойного питания. для потребителей II категории установлен ВРУ на 2 независимых ввода.
Ведомость рабочих чертежей ЭМ
Общие данные
Опросный лист ВРУ
ВРУ. Схема питающей сети
АВР. Схема питающей сети
Схема принципиальная распределительная щита ЩСН
ЩС осмос 1. Расчётно -монтажная схема .
ЩС-0.1. Расчётно-монтажная схема
ЩС-0.2. Расчётно-монтажная схема
ЩС-1.1. Расчётно-монтажная схема.
ЩС-1.2. Расчётно-монтажная схема.
ЩС-1.3. Расчётно-монтажная схема.
ЩС -1.4. Расчётно -монтажная схема
ЩС -2.1. Расчётно -монтажная схема
ЩС -2.2. Расчётно -монтажная схема
ЩС -2.3. Расчётно -монтажная схема
ЩС -2.4. Расчётно -монтажная схема
ЩС -3.0. Расчётно -монтажная схема
ЩС -3.1. Расчётно -монтажная схема
ЩС -3.2. Расчётно -монтажная схема
ЩС -3.3. Расчётно -монтажная схема
ЩС осмос 2. Расчётно -монтажная схема
Расчетно -монтажная схема. ЩВ
Расчетно -монтажная схема. ЩВп
Расчетно -монтажная схема . ЩВ 1.1
Расчетно -монтажная схема . ЩВ 2.1
Расчетно -монтажная схема . ЩВ 3.1
Расчетно -монтажная схема . ЩВ 3.2
План подвала с магистральными сетями .
План 1-го этажа с магистральными сетями .
План 2-го этажас магистральными сетями .
План 3-го этажас магистральными сетями .
План подвала с подключением силового электрооборудования
План 1-го этажа с подключением силового электрооборудования
План 2-го этажа с подключением силового электрооборудования
План 3-го этажа с подключением силового электрооборудования
План раскладки силовых кабелей для вентиляционного оборудования на отм . -3.600
План раскладки силовых кабелей для вентиляционного оборудования на отм . 0.000
План раскладки силовых кабелей для вентиляционного оборудования на отм . +4.800
План раскладки силовых кабелей для вентиляционного оборудования на отм . +8.700
План раскладки силовых кабелей для вентиляционного оборудования на отм . +13.200
План расположения кабельных лотков для электрического кабеля подвала
План расположения кабельных лотков для электрического кабеля 1-го этажа
План расположения кабельных лотков для электрического кабеля 2-го этажа
План расположения кабельных лотков для электрического кабеля 3-го этажа
Отключение вентиляции при пожаре. Схема электрическая принципиальная. Схема подключения
Отключение вентиляции при пожаре. План раскладки кабелей в подвале
План пожаротушения подвала
План пожаротушения 1-го этажа
План пожаротушения 2-го этажа
План пожаротушения 3-го этажа
ЭОМ "Парковка":
Проектом предусматривается питание силового электрооборудование и устройство общего и аварийного освещения.
Питание силового электрооборудование предусмотрено трёхфазным переменным током напряжением 380/220В.
По степени обеспечении электроснабжения электроприемники:
-потребители I категории - Рр=50,12кВт;
-потребители III категории - Рр=1,3кВт;
Общее освещение выполнено с проектируемого щита ЩОп.
Аварийное освещение парковки выполнено с проектируемого щита АВРп.
Освещение выполнено светильниками со светодиодными лампами.
Ведомость рабочих чертежей ЭОМ "Парковка"
Общие данные
Силовое электрооборудование и электроосвещение. Общие данные
Электрооборудование сантехустройств. Схема электрическая принципиальная. АВРп.
Электроосвещение. План подвала на отм. "-3.600"
План раскладки силовых кабелей для вентиляционного оборудования на отм. -3.600
