Коротко о файле:Р / Электрическое освещение и силовое электрооборудование магазина спорттоваров в торговом центре. / Состав: комплект чертежей + спецификация.
Основные данные проекта:
Основные показатели проекта:
·Напряжение питающей и распределительной сети 400/230 В;
·Установленная мощность 195,02 кВт;
·Расчетная мощность 136,62 кВт;
·Расчетный ток 232,54 А;
·Коэффициент мощности cos φ 0.89;
Система заземления TN-С-S.
Электроснабжение осуществляется от щита Арендодателя .
Для распределения электрической энергии предусматривается вводной распределительный щит ГРЩ с установленным вводным автоматическим выключателем 250A и счетчиком электрической энергии Меркурий 230AR-03R 5(7.5А). Щит ГРЩ разделен на 6 панелей. В распределительной панели установлены автоматические выключатели.
Аварийное и эвакуационное освещение питается от щита ЩАО.
Щит ГРЩ напольного исполнения принят фирмы "Schneider Electric" имеет степень защиты не менее IP 31 и укомплектован вводным и линейными автоматическими выключателями, устройствами защитного отключения УЗО, контакторами фирмы "DeKraft", номинальные токи которых выбраны в соответствии с расчетными нагрузками.
Предусмотреть отсеки ввода, учета и распределения, разделенные металлическими перегородками.
Тип системы заземления: TN-С-S. Надежность электроснабжения соответствует третьей категории. Обеспечить наличие свободного доступа в радиусе одного метра от электрического щита.
Проектом предусмотрено автоматическое отключение системы СКУД, огнезадерживающих клапанов и вентиляционного оборудования по сигналу "ПОЖАР".

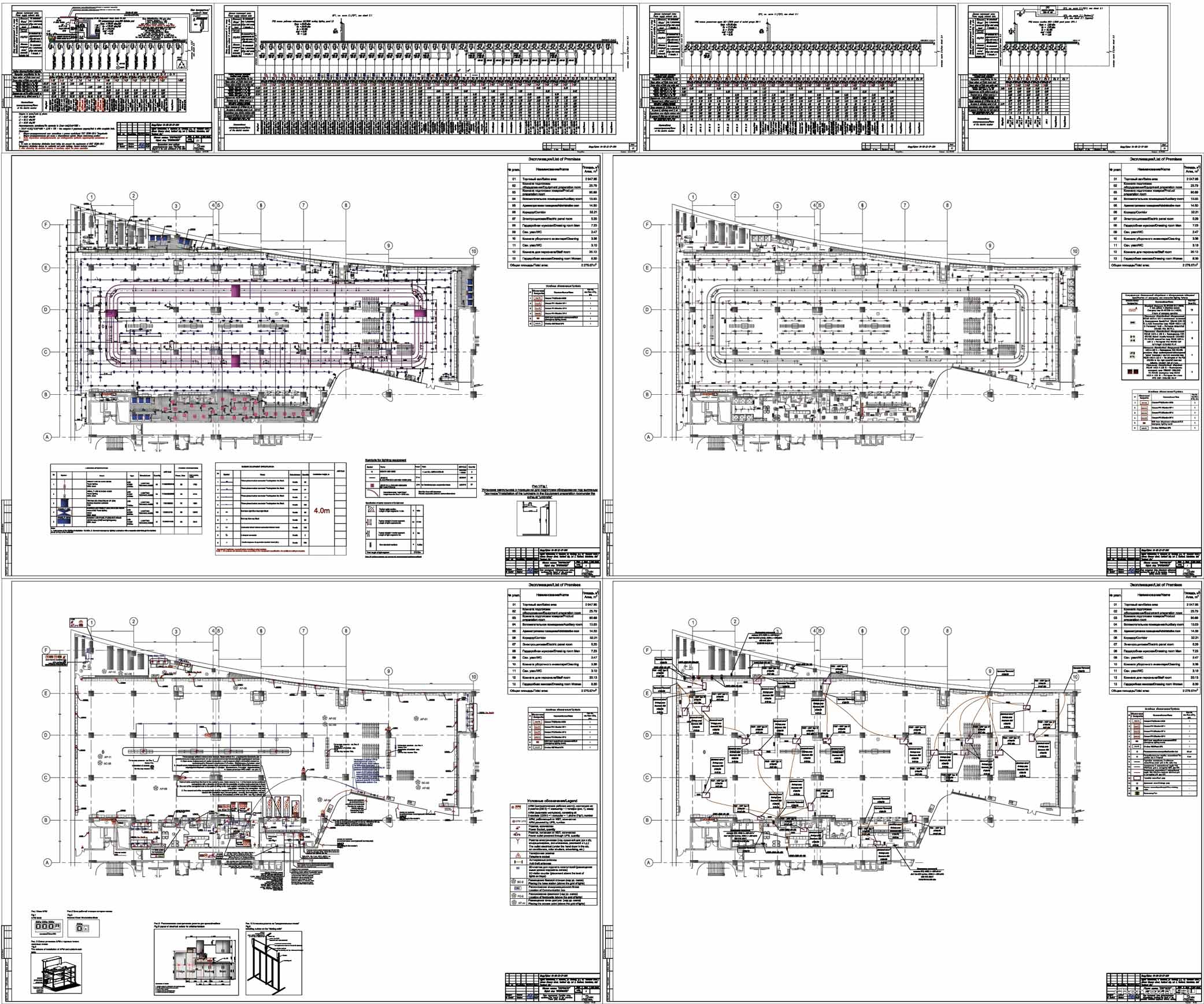

Ведомость рабочих чертежей
Общие данные
Однолинейная схема главного распределительного щита ГРЩ
Однолинейная схема щита аварийного освещения ЩАО
Схема управления оборудованием
План помещений. Осветительная сеть, привязки
План помещений. Осветительная сеть
План помещений. Сеть аварийного освещения, привязки
План помещений. Сеть аварийного освещения
План помещений. Силовая сеть, привязки
План помещений. Силовая сеть
Схема монтажа оборудования IT и ТСО в комнате охраны
План помещений. Сеть вентиляционного оборудования, привязки
План помещений. Сеть вентиляционного оборудования
План помещений. Кабельные лотки, привязки
План помещений. Кабельные лотки
План помещений. Сеть дополнительного уравнивания потенциалов
Схема системы уравнивания потенциалов
Узлы проходов кабельных линий через стены и ограждающие конструкции
