Коротко о файле:Проект энергоснабжения многоэтажного жилого дома. / Состав: комплект чертежей + спецификация.
Расчетная мощность 93,6 кВт
По надежности энергоснабжения объект относится к потребителям II котегории.
Электроснабжение электроустановки здания осуществляется от внешних распределительных сетей кабельными вводами с напряжением сети 380В по двум фидерам для ВРУ-1. В качестве вводно-распределительных щитов приняты щит ГРЩ типа ВРУ. В качестве ГРЩ принять щит типа ПР11 индивидуального изготовления. Главный распределительный щит, силовые щиты и щиты освещения приняты сборными с модульными автоматическими выключателями с установкой на DIN-рейку по индивидуальному заказу. В распределительных щитах предусматривается устройство заземляющей шины. Фазораспределение злектронагрузок должно быть равномерным. Автоматические выключатели на розеточных группах имеют устройства защитного отключения.
Главный распределительный щит, силовые щиты и щиты освещения приняты сборными с модульными автоматическими выключателями с установкой на DIN-рейку по индивидуальному заказу. В распределительных щитах предусматривается устройство заземляющей шины. Фазораспределение злектронагрузок должно быть равномерным. Автоматические выключатели на розеточных группах имеют устройства защитного отключения.
Предусмотрена установка счетчиков электроэнергии однофазными типа EX-18 (PLC) поквартирно (расположенные в щитах ЩЭ в каждом этаже) и счетчиками ЕХ-518 (100A, PLC) через трансформаторы тока установленные в ВРУ (Марка и тип счетчиков уточнить у РЭСа). Предусматриваются замки для шкафов с эл. счетчиками.

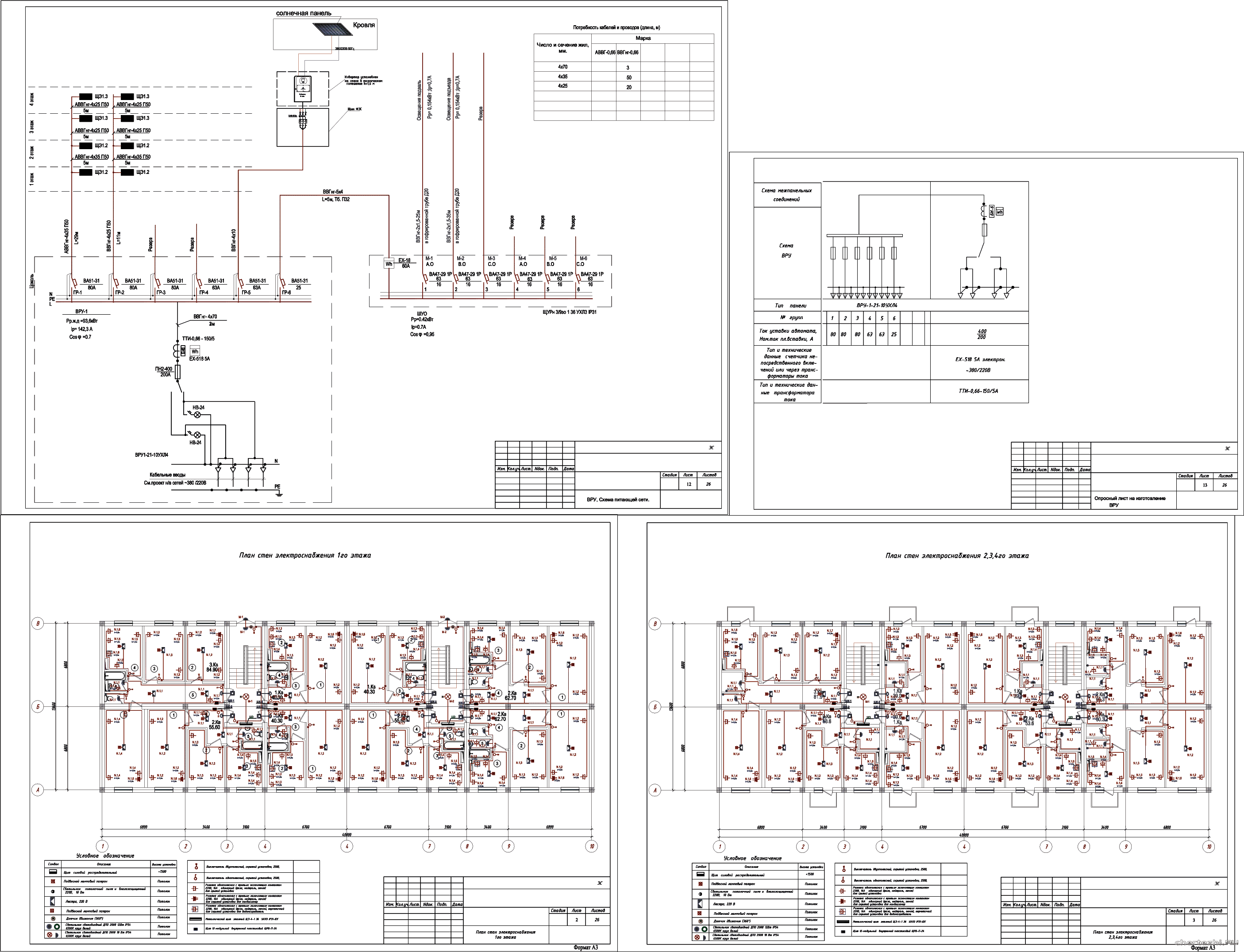

Ведомость рабочих чертежей
Общие данные.
План стен электроснабжения 1го этажа
План стен электроснабжения 2,3,4го этажа
План стен магистральными и распределительными сетями 1го этажа
План стен магистральными и распределительными сетями 2,3,4го этажа
План 1 этажа магистральных сетей и контура заземлений.
ЩK-1 Схема электрическая принципиальная.
ЩK-2 Схема электрическая принципиальная.
ЩK-3 Схема электрическая принципиальная.
Схема заземления.
ЩЭ. Схема электрическая принципиальная
Схема электрическая принципиальная ВРУ
Опросной лист на изготовление. ВРУ-1
