Коротко о файле:Р / Подключение лифта к Щитовой дома. / Состав: комплект чертежей + спецификация.
Основные показатели проекта:
Категория электроснабжения - III
Напряжение питающей сети - 0,38 кВ
Установленная мощность - 7,5 кВт
Расчетный ток (номинальный) - 17,5 А
Расчетный ток (пусковой) - 43,7 А
Коэффициент мощности - 0,65
Максимальные потери напряжения - 1,11%
По надежности электроснабжения объект относится к электроприемникам третьей категории.
Электроснабжение предусмотрено от существующего источника питания - шкафа вводного (ШВ) дома.
Кабель выхода с группы от ШВ дома АВВГ 4х16, проложенный открыто с креплением скобами по строительным конструкциям по подвальному помещению дома.
Организация учета осуществляется на стороне потребителя в шкафу учета ШУ со счетчиком 380 В.
Выбор питающего кабеля 0,4 кВ от ШВ дома до ВР подключаемого объекта произведен согласно приложенных расчетов.
Кабельная разводка показана на отметке 0.000 и план на отметке 28.900.
Схема питающей сети от ШВ дома до ВУ лифта.

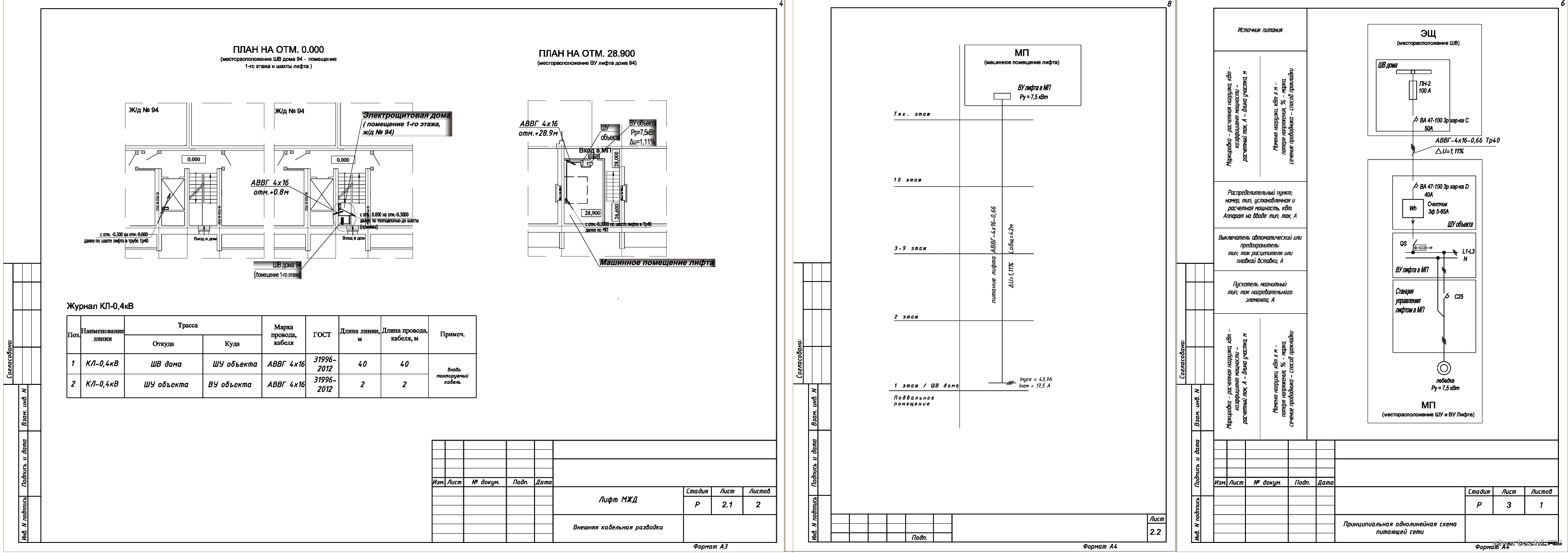

Ведомость рабочих чертежей
Общие данные
Внешняя кабельная разводка: план на отметке 0.000 и план на отметке 28.900.
Принципиальная однолинейная схема питающей сети
