ВК Школа на 120 мест

Сейсмичность участка - 7-8 баллов
Классификация зданий по функциональной пожарной опасности -Ф 4.1;
Источником водоснабжения по тех.условию 14.12.2025г №633 существуещая водонапорная сеть находяшейся на балансе местного водоканала.
Гарантированный напор в сети водопровода N/min - 0.8 атм.
Строительный объем здания -1512.75 м3.
В соответствии с КМК 2.04.01-98 внутреннее пожаротушение в здании не предусматривается.
Наружное пожаротушение решается от пожарного резервуара находяшейся на территорий.
Расход воды на наружное пожаротушение составляет 10 л/с.

Требуемый напор на хозпитьевые нужды - 17 м
Система водопровода - хозяйственно-питьевая.
Горячее водоснабжение - В рамках проекта на крыше здания установлено 1 шт солнечных водонагревателей. Солнечные водонагреватели питаются через проектируемый хоз-питевой водопроводную сеть.
Системы водопровода холодной и горячей воды запроектированы из полипропиленовых труб PPRS ∅25-20 мм по ГОСТ 18599-01.
На вводе В1 устанавливается повысительные 2 насосы
(1 рабочая и 1 резервная) Q=2.0 м³/час: Н=17.0 м: N=0.75 кВт
Для учета расхода воды в подсобном помещение предусматривается водомерный узел со счетчиком холодной воды ∅ 25мм.
В насосный запроектирован дренажный насос типа Р1 1*230 В (Q=3,0 м3//час; H=5,0м; N=0,5 кВт), работающий в зависимости от уровня воды в приямке.

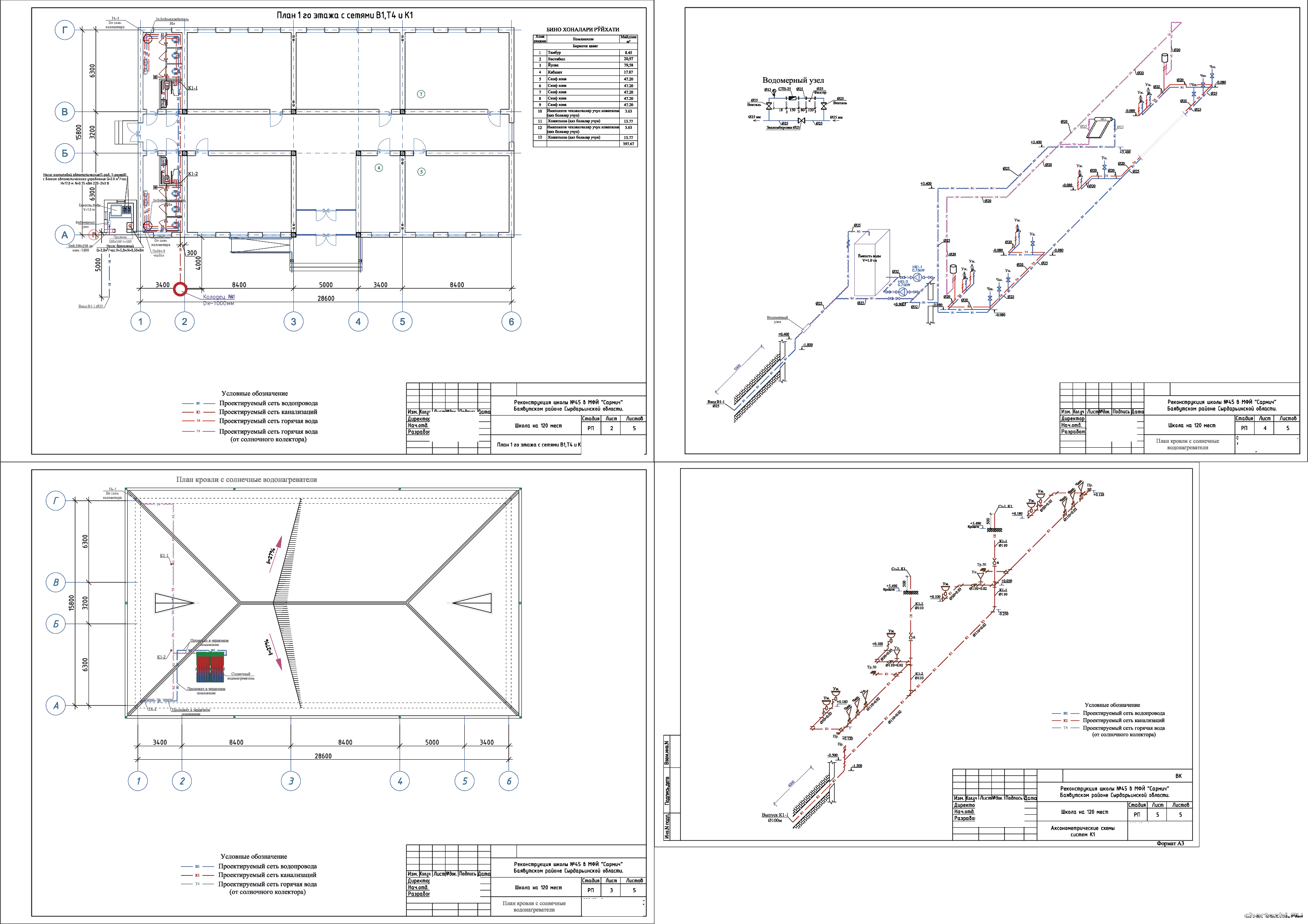

Ведомость рабочих чертежей
1. Общие данные.
2. План 1-го этажа с сетями В1,Т4 и К1.
3. План кровли с солнечные водонагреватели.
4. Аксонометрические схемы систем  B1, Т4 и солнечных водонагревателе.
5. Аксонометрические схемы систем К1.
