Коротко о файле:Р / В объем настоящего проекта входит разработка электроснабжения объекта Котельной физкультурно-оздоровительного комплекса. / Состав: комплект чертежей + спецификация.
Основные показатели проекта:
Напряжение электрической сети 0,4 кВ
Категория надежности III
Расчетная мощность 15,07 кВт
Сила тока расчётная 29,5 А
Длина кабеля 2 АВБбШв(4х6,0) 0.4 кВ (V-1) п.м 60,0
Максимальная потеря напряжения % 1,62
Источник электроснабжения КТП запитанной от ПС-35/10 кВ
Ведомость рабочих чертежей
Общие данные

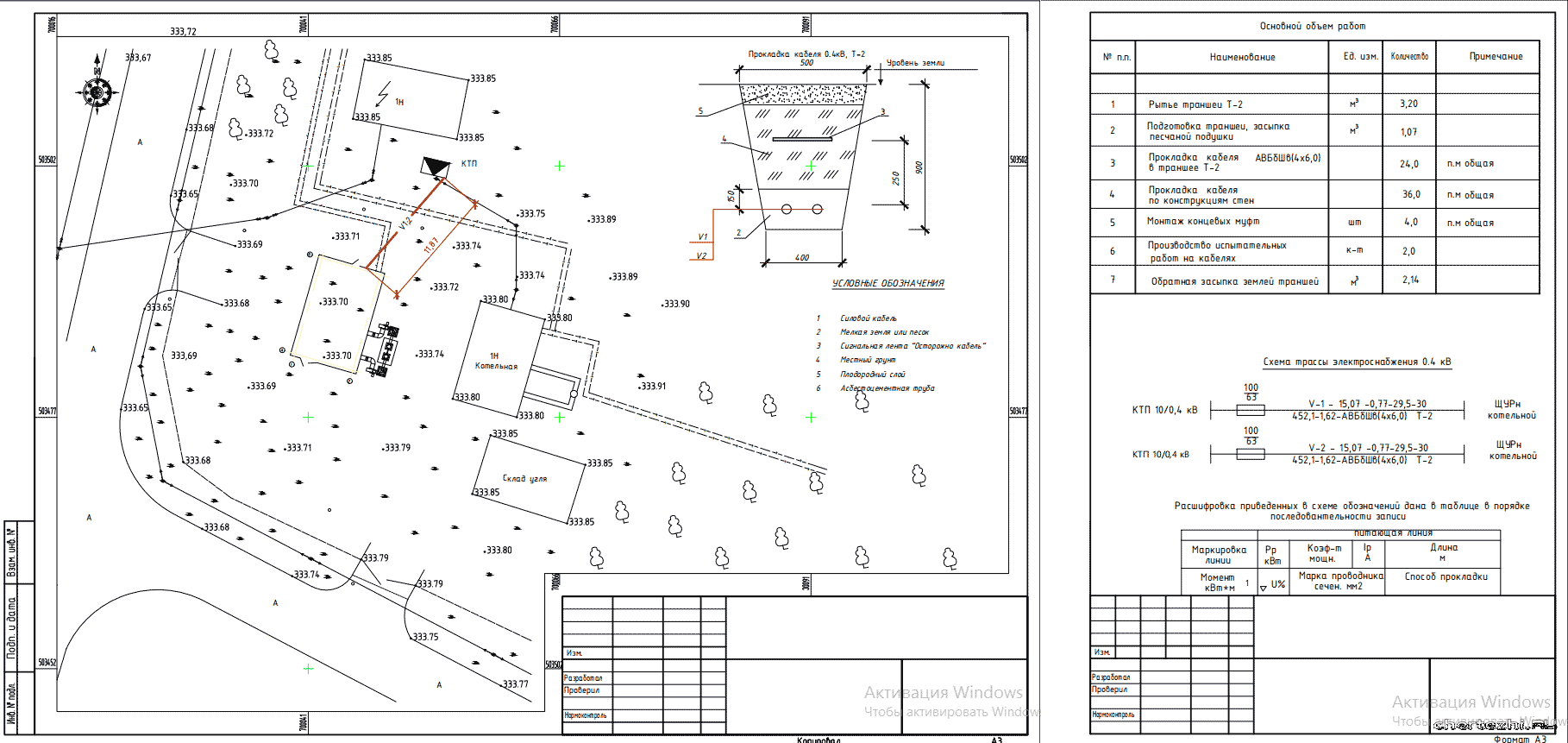

План сети КЛ-0,4 кВ. Прокладка кабеля 0,4 кВ, Т-2.
Кабельный журнал КЛ-0,4 кВ. Экспликация траншей
Объём работ КЛ-0,4 кВ. Схема трассы электроснабжения 0.4 кВ
