Проект вентиляції котеджу

  /  Метка
Показать описание раздела

Обмін повітря в приміщенні забезпечується природним, примусовим і комбінованим способом.
1. Природна вентиляція
Повітрообмін забезпечується за рахунок різниці температури і тиску в спеціально облаштованих вентиляційних каналах. Споруджуються припливні клапани. Такий спосіб не вимагає великих витрат електроенергії. Проблеми виникають, коли різниця температури будинку і на вулиці невелика, і тяга не виникає. При сильному вітрі з'являється ефект зворотної тяги.
2. Примусова вентиляція
У разі, коли вентиляція котеджу природним способом недостатня або неефективна, застосовують примусовий спосіб повітрообміну.
Метод забезпечує комфортні умови для проживання. Чисте повітря замість відпрацьованого подається нагрітим або охолодженим.
Кліматичні умови не впливають на роботу системи. Зворотна тяга не виникає.
Розраховують параметри для настройки повітрообміну з урахуванням особливостей кожної кімнати. Враховується функціональне призначення кімнати, кількість людей, які постійно там перебувають і інші фактори. Вентиляція кухні по влаштуванню буде відрізнятися від організації вентиляції спальні. Важливо - постійно чи в особняку живуть люди або тільки влітку.
Система вентиляції котеджів відрізняється від організації повітрообміну квартир тим, що облаштовується з урахуванням таких особливостей: - котеджі розташовуються за містом, де повітря чистіше і використовується спрощена схема фільтрації;
- в особняках є приміщення, які вимагають спеціальних розрахунків: сауни, підвали, зимові сади;
- вентиляцію квартири простіше підключити до загальдомовий, для котеджу потрібна автономна система.
3. Комбінована вентиляція
При такій схемі залишається природною припливна вентиляція. Котедж оснащується вентилятором для організації витяжки. Потужність пристрою розраховується з урахуванням площі приміщень. Така схема повітряного обміну частіше застосовується в одноповерхових будівлях.

Розрахунок вентиляції котеджу
При розрахунку визначаються потужності системи в залежності від виду приміщення і кількості постійно знаходяться там людей. Враховується кратність повітрообміну, скільки разів на годину відбувається повна заміна повітря в приміщенні. Для кожного приміщення передбачаються характеристики кратності відповідно до нормативів.
За технічним завданням проектується схема розводки мережі і підбирається необхідне обладнання. Припливна і витяжна вентиляція котеджу поєднує переваги примусової і природної системи повітрообміну в відміну від примусової припливно-витяжної.

Сборник проектов собран в ручную для метки "Проект вентиляції котеджу".
Подборка не содержит всех проектов, не нашли по метке воспользуйтесь поиском по каталогу проектов.
Отфильтровать по группе:

Отметьте галочками нужную группу проектов для показу по назначению (КП - курсовой, ДП - дипломный, РП - рабочий проект), и нажмите "ок" по умолчанию показаны все группы.

ОВ Коттедж РП ОВ Коттедж | Год выпуска: 2012
Проект вентиляции и кондиционирования коттеджа. Расчетная зимняя температура -22°С. Расчетная летняя температура +28,7°С. В помещениях жилого дома предусмотрена система приточно-вытяжной вентиляции с механическим побуждением и система кондиционирования воздуха. Система приточно-вытяжной вентиляции выполнена на базе приточно вытяжных установок с рекуператором фирмы Mitsubishi. Для подогрева воздуха в зимний период предусмотрены электрические воздухонагреватели. Перед приточными установками установлены угольные воздушные фильтра. Подача и удаление воздуха осуществляется от блоков канальных кондиционеров. Система кондиционирования выполнена на базе канальных кондиционеров фирмы Mitsubishi. Система дренажа монтируется из пластиковых труб. Дренаж выводится в существующую систему канализации.
Дата: 26.10.16 09:01 | Поместил: 881953 | Размер: 889.34 KB | Скачали: 0 Платформа: AutoCad Рб:
2
ОВ Трехэтажный коттедж РП ОВ Трехэтажный коттедж | Год выпуска: 2015
Отопление и вентиляция жилого дома 3-х этажного с подвалом и теплый пол. Коттедж - 3387 м3. Расход тепла общий - 114900 Вт. Расчетное термическое сопротивление ограждающих конструкций: стена R = 2 м °С/Вт, перекрытие R=2.44 м °С/Вт. Источниками тепла для системы отопления являются котлы фирмы THERM DUO 50 FT.
Дата: 15.8.15 17:57 | Поместил: sdem | Размер: 678.19 KB | Скачали: 1 Платформа: AutoCad Рб:
2

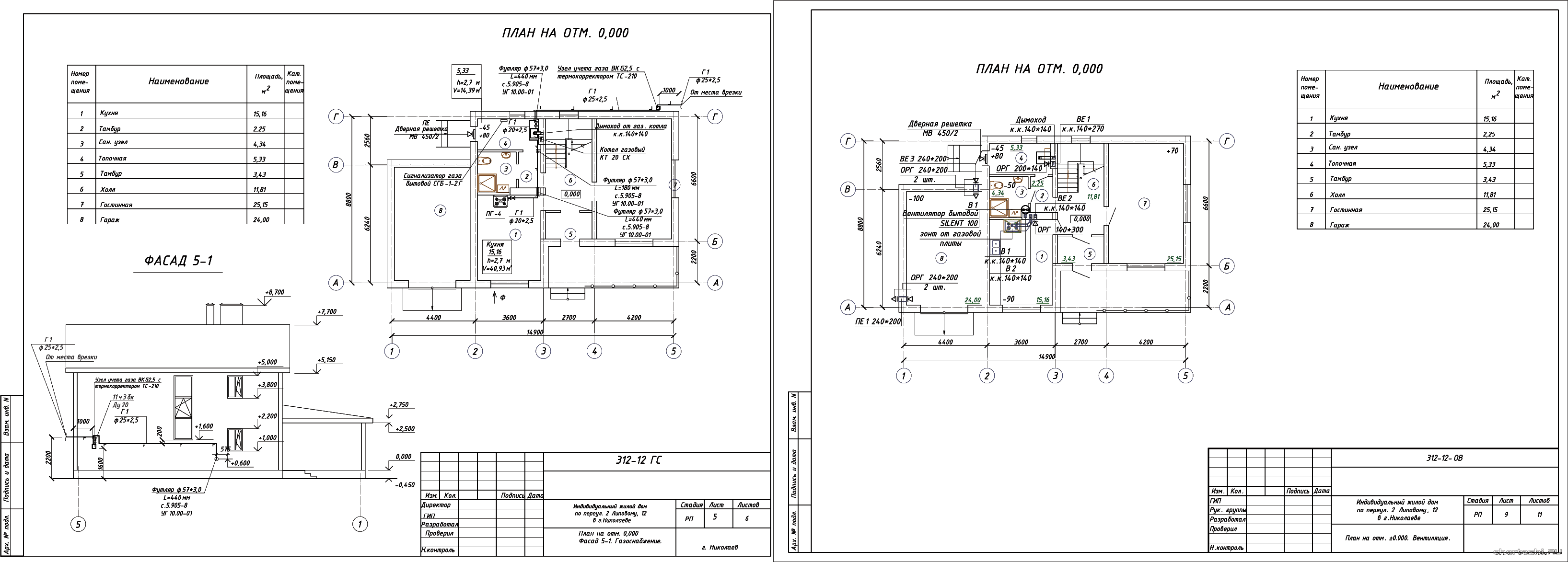

ОВ ГСВ 2 этажный коттедж (12824 Вт) г.Николаев РП ОВ ГСВ 2 этажный коттедж (12824 Вт) г.Николаев
Чертежи коттеджа с системами отопления, вентиляции и газоснабжения
Дата: 16.6.15 10:05 | Поместил: Jktxrf | Размер: 882.47 KB | Скачали: 5 Платформа: AutoCad Рб:
1
АР КЖ ОВ ВК ЭО Двухэтажный коттедж 27,8 х 18,9 м в г. Ялта РП АР КЖ ОВ ВК ЭО Двухэтажный коттедж 27,8 х 18,9 м в г. Ялта | Год выпуска: 2009
Проект одного из типовых коттеджей в конно-спортивном комплексе. Дом на рельефе, выполнен в железобетонном каркасе для сейсмических районов. Здание включает в себя гостиную, кухню-столовую, выходящую на террасу с открытым бассейном, 2 спальни на первом этаже, 2 спальни на втором. Также предусмотрен гараж на 2 машины. Здание выполнено в стиле «органической архитектуры» Райта: простая композиция, горизонтальные членения, открытые планы, внешнее пространство постепенно переходит внутрь, и интерьер все больше открывается наружу. Оштукатуренные белые поверхности фасадов с включением отделки из природных материалов – дерева и колотого камня, позволяют гармонично вписать коттедж в существующий природный ландшафт. / Состав: комплект АР - 31 лист чертежи, комплект КЖ - 99 листов чертежи, комплект ОВ - 23 листа чертежи, комплект ВК - 11 листов чертежи + ПЗ, чертежи ЭО и ПС + спецификации ко всем комплектам.
Дата: 14.5.15 21:04 | Поместил: lamerik | Размер: 16.79 MB | Скачали: 1 Платформа: AutoCad Рб:
3
Дипломний проект - Опалення, вентиляція та кондиціювання котеджу в приміській зоні м. Києва ДП Дипломний проект - Опалення, вентиляція та кондиціювання котеджу в приміській зоні м. Києва | Год выпуска: 2014
Для обраної системи опалення з урахуванням призначення приміщень пропонується застосовувати секційні алюмінієві армовані стальною трубою радіатори "CALIDOR" висотою секції 500 мм. Радіатори "CALIDOR" застосовуються в двохтрубних і однотрубних системах опалення з вертикальним і горизонтальним розміщенням приладових віток, які поєднують окремі опалювальні прилади. Схему підключення опалювальних приладів обираємо "зверху-вниз", що забезпечує найбільший тепловий потік. 11 аркушів креслення + ПЗ.
Дата: 26.2.15 08:22 | Поместил: lesyav | Размер: 4.59 MB | Скачали: 15 Платформа: AutoCad Рб:
3
Коттедж, ОВ РП Коттедж, ОВ
Отопление и вентиляция коттеджа
Дата: 28.6.13 19:05 | Поместил: silva-p | Размер: 3.34 MB | Скачали: 27 Платформа: AutoCad Рб:
1
Коттедж, ОВ РП Коттедж, ОВ
Проект отопления-чертежи, ведомость, общие данные
Дата: 28.8.11 11:34 | Поместил: Аноним | Размер: 139.59 KB | Скачали: 57 Платформа: AutoCad Рб:
1
Коттедж, ОВ РП Коттедж, ОВ
Проэкт отопления и вентиляции четырехэтажного котеджа с басейном
Дата: 6.7.11 22:04 | Поместил: kremont | Размер: 2.17 MB | Скачали: 59 Платформа: AutoCad Рб:
1
Коттедж.ОВ РП Коттедж.ОВ
План и спецификация 3-х этажного коттеджа
Дата: 29.11.10 07:30 | Поместил: Аноним | Размер: 153.50 KB | Скачали: 44 Платформа: AutoCad Рб:
1
Коттедж,ОВ РП Коттедж,ОВ
Отопление и вентиляция котеджа, рабочий проект, с поетажными планами, аксонометрией и спецификацией. Всего 13 листов
Дата: 18.4.10 07:30 | Поместил: dushegub | Размер: 485.04 KB | Скачали: 87 Платформа: AutoCad Рб:
1
Коттедж, ОВ, кондиционирование РП Коттедж, ОВ, кондиционирование
Проект отопления, вентиляции и кондиционирования коттеджа:пояснительная записка, планировки, аксонометрии и спецификация
Дата: 11.3.10 08:51 | Поместил: Ledi1985 | Размер: 1.25 MB | Скачали: 127 Платформа: AutoCad Рб:
1
1 2 Далее»
