Коротко о файле:Здание двух(трехэтажное)- отапливаемое; чердак неотапливаемый; технический подвал предназначается для размещения инженерных коммуникаций. Здание III степени огнестойкости, II уровня ответственности. Наружные стены выполняются из камня керамического поризованного 2NF М150 и кирпича поризованного М150(ГОСТ 530-2007) на растворе марки 100. Кладка наружных стен - 640 мм; наружная отделка - штукатурка и окраска атмосферостойкими красками.
Объемно-планировочные показатели:
Площадь застройки----------------------- 220,4 кв. м
Общая площадь здания------------------- 411,2 кв.м
Строительный объем ----------------------2365,4 куб. м,
в т.ч. ниже 0.000----------------- 370,8 куб. м,
Общая плошадь квартир ---------------- 374,8 кв. м
(остеклённые лоджии подсчитаны с коэф. = 0,5 )
Площадь летних помещений ------------ 87,8 кв. м,
Количество квартир ------------------------------ 6
в том числе:
- 2-х комнатных ------------------------- 2
- 3-х комнатных-------------------------- 4

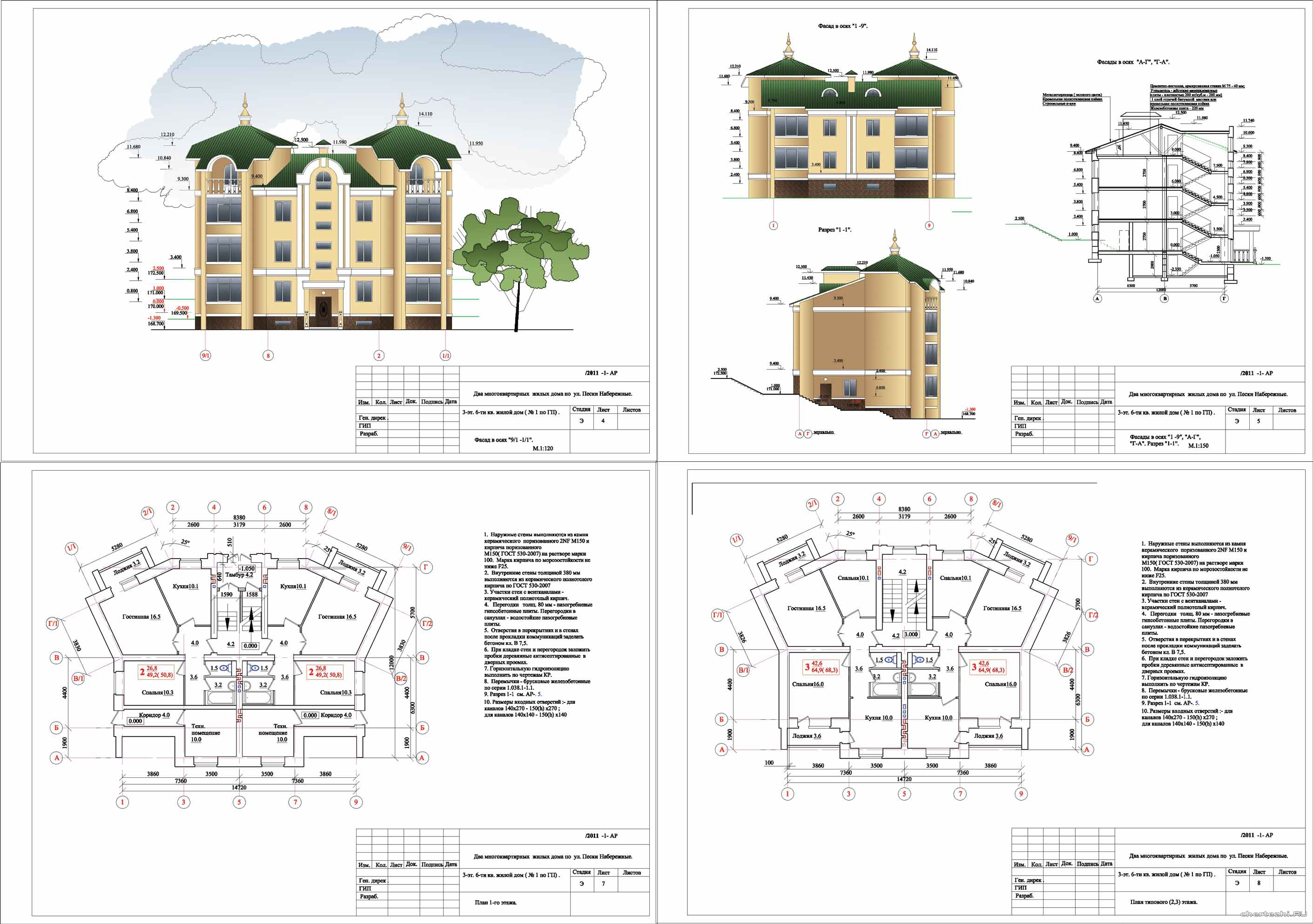

Ведомость рабочих чертежей
Общие данные.
Ситуационный план . М.1:2000
Генплан. М.1:500
Фасад в осях "9/1 -1/1".
Фасады в осях "1-9", "А-Г", "Г-А". Разрез 1-1.
План подвала.
План 1-го этажа .
План типового этажа .
План чердака.
План кровли.
