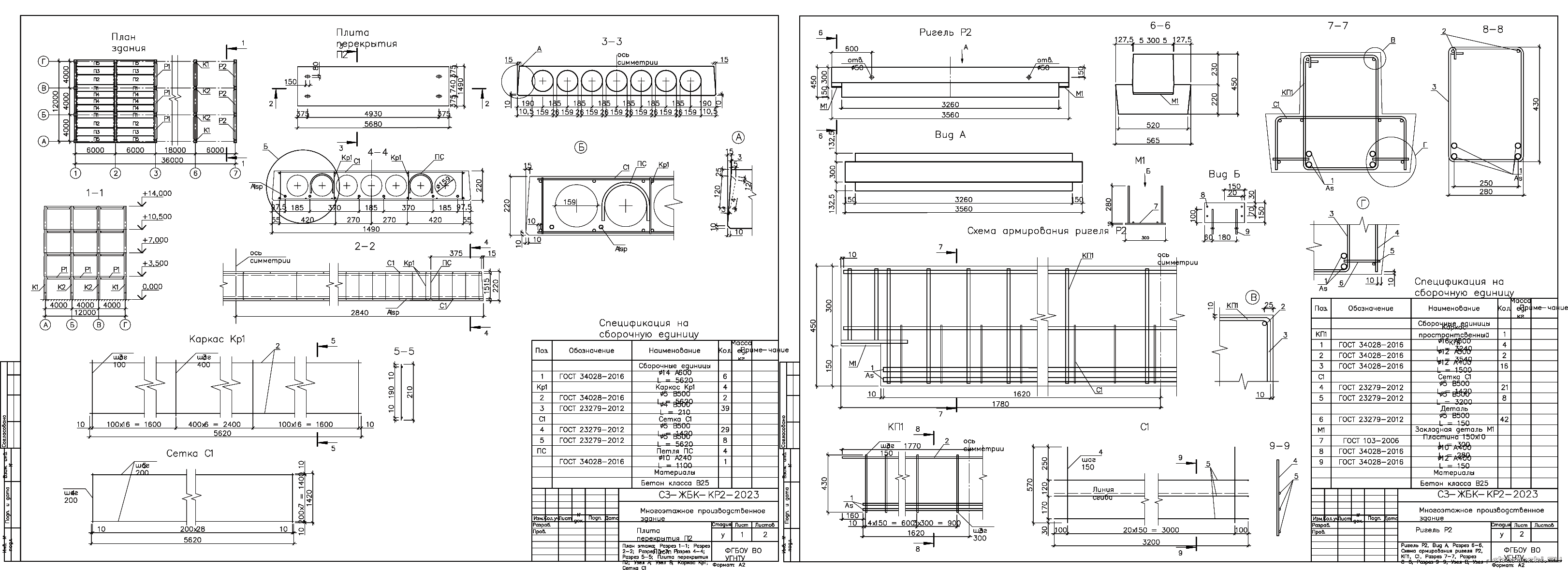

Коротко о файле:УГНТУ / Кафедра «Строительные конструкции» / Кафедра «Строительные конструкции» / Разработка и расчет конструктивных решений многоэтажного промышленного здания с полным расчетом основных конструкций (ригели, плиты перекрытия) и подбором армирования с дальнейшей разработкой трехмерной модели и чертежей. / Состав: 1 лист чертеж + 3д-модель (rnp и ifc) + ПЗ (25 страниц).
СОДЕРЖАНИЕ:
1. КОМПОНОВКА КОНСТРУКТИВНОЙ СХЕМЫ СБОРНОГО БАЛОЧНОГО ПЕРЕКРЫТИЯ
2. РАСЧЕТ И КОНСТРУИРОВАНИЕ МНОГОПУСТОТНОЙ ПРЕДВАРИТЕЛЬНО НАПРЯЖЕННОЙ ПЛИТЫ ПЕРЕКРЫТИЯ
2.1 Исходные данные
Материалы для плиты
2.2 Расчет плиты по предельным состояниям первой группы
Определение внутренних усилий
Расчет по прочности нормального сечения при действии изгибающего момента
Расчет по прочности при действии поперечной силы
2.3 Расчет плиты по предельным состояниям второй группы
Геометрические характеристики приведенного сечения
Потери предварительного напряжения арматуры
Расчет прогиба плиты
3. РАСЧЕТ И КОНСТРУИРОВАНИЕ ОДНОПРОЛЕТНОГО РИГЕЛЯ
3.1 Исходные данные
3.2 Определение усилий в ригеле
3.3 Расчет ригеля по прочности нормальных сечений при действии изгибающего момента 19
3.4 Расчёт ригеля по прочности при действии поперечных сил
3.5 Построение эпюры материалов
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
Исходные данные:
Здание - Производственное
Место строительства - г. Уфа
Размеры в плане (в осях) - 6х4 м
Кол-во этажей - 4
Высота этажа - 3,5 м
Временная длительная нагрузка на перекрытие - 8 кН/м2
Равномерно-распределенная нагрузка от пола и перегородок - 0,4 кН/м2
Наружные стены - кирпичные
Каркас здания - полный
Здание отапливаемое
Выполнить: расчет и конструирование плиты и ригеля перекрытия связевого каркаса
Дополнительные требования: элементы каркаса по серии 1.020-1/83
Бетон:
плита - тяжелый
ригель - легкий
