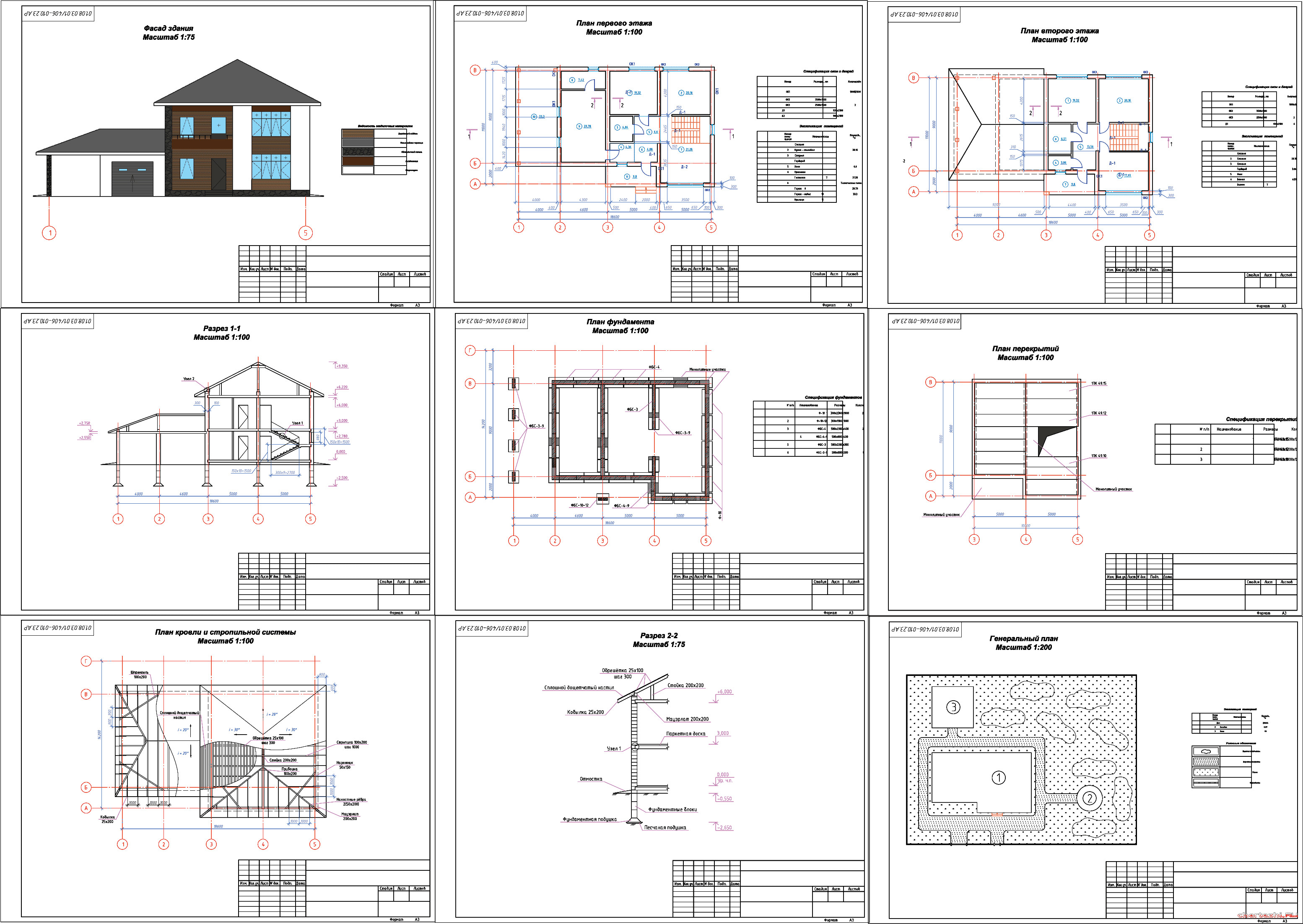

Коротко о файле:ИрНИТУ / Кафедра архитектуры и градостроительства / по дисциплине "Архитектура зданий и сооружений" / Малоэтажное жилое здание / Разработать архитектурный проект коттеджа в г. Иркутске для семьи с двумя автомобилями. / Состав: 10 листов чертежи (генплан, фасад, планы первого и второго этажей, план фундамента, разрез по зданию, план перекрытия, план кровли, разрез по стене, узлы) + ПЗ (10 страниц).
СОДЕРЖАНИЕ
Введение
Климатические условия района строительства
Характеристика здания
Архитектурная часть
1. Объемно планировочные решения здания
2. Конструктивное решение здания
2.1 Конструктивная схема здания
2.2 Конструктивные элементы здания
Фундамент
Стены и перегородки
Перекрытия
Крыша и кровля
Окна и двери
3. Наружная и внутренняя отделка здания
3.1 Наружная отделка здания
3.2 Внутренняя отделка здания
4. Инженерное оборудование
Заключение
Список использованных источников
Дом предназначен для проживания одной семьи.
За условную отметку 0.000 принята отметка чистого пола 1-ого этажа.
Высота этажа: 2,700 м.
Высота здания: 9,350 м.
Планировка одноквартирного жилого дома решена в двух условиях:
На первом этаже: крыльцо, гостиная, кухня-столовая, гардероб, спальня, санузел, гараж, гараж-навес, прихожая, холл.
На втором этаже: 3 спальни, балкон, ванная, гардероб, холл.
Первый и второй этажи соединены простой двухмаршевой деревянной лестницей.
Конструктивная схема: бескаркасная, основными несущими элементами здания являются стены из газобетона (наружные толщиной 400 мм, внутренние 300 мм и 150 мм). Пространственная жесткость обеспечивается совместной работой перекрытий и стен, образующие жесткие горизонтальные и вертикальные диафрагмы. Устойчивость такого несущего остова зависит от надежности связи между стенами и перекрытиями, их жесткости и устойчивости.
Тип фундамента: сборно-монолитный ж/б.
Надземная часть несущих конструкций выполнена стенами из газобетонных блоков– внешние толщиной 400 мм.
Перегородки выполнены из газобетона (150х400х250) мм.
В разрабатываемом здании перекрытия выполнены из железобетонных плит.
Основную несущую конструкцию крыши образуют деревянные стропила. Размеры стропильных ног 100*200
Кровля по материалу- многослойная черепица фирмы «ТЕХНОНИ-КОЛЬ SHINGLAS», обрешётка выполнена настилом из досок размером 25х100 с шагом 300 мм. Сверху застелена влагостойкая OSB фанера и подкладочный ковёр.
Технико-экономические показатели:
Площадь жилого дома: 200,04 м2
Площадь застройки: 269,31 м2
Площадь участка: 1424 м2
