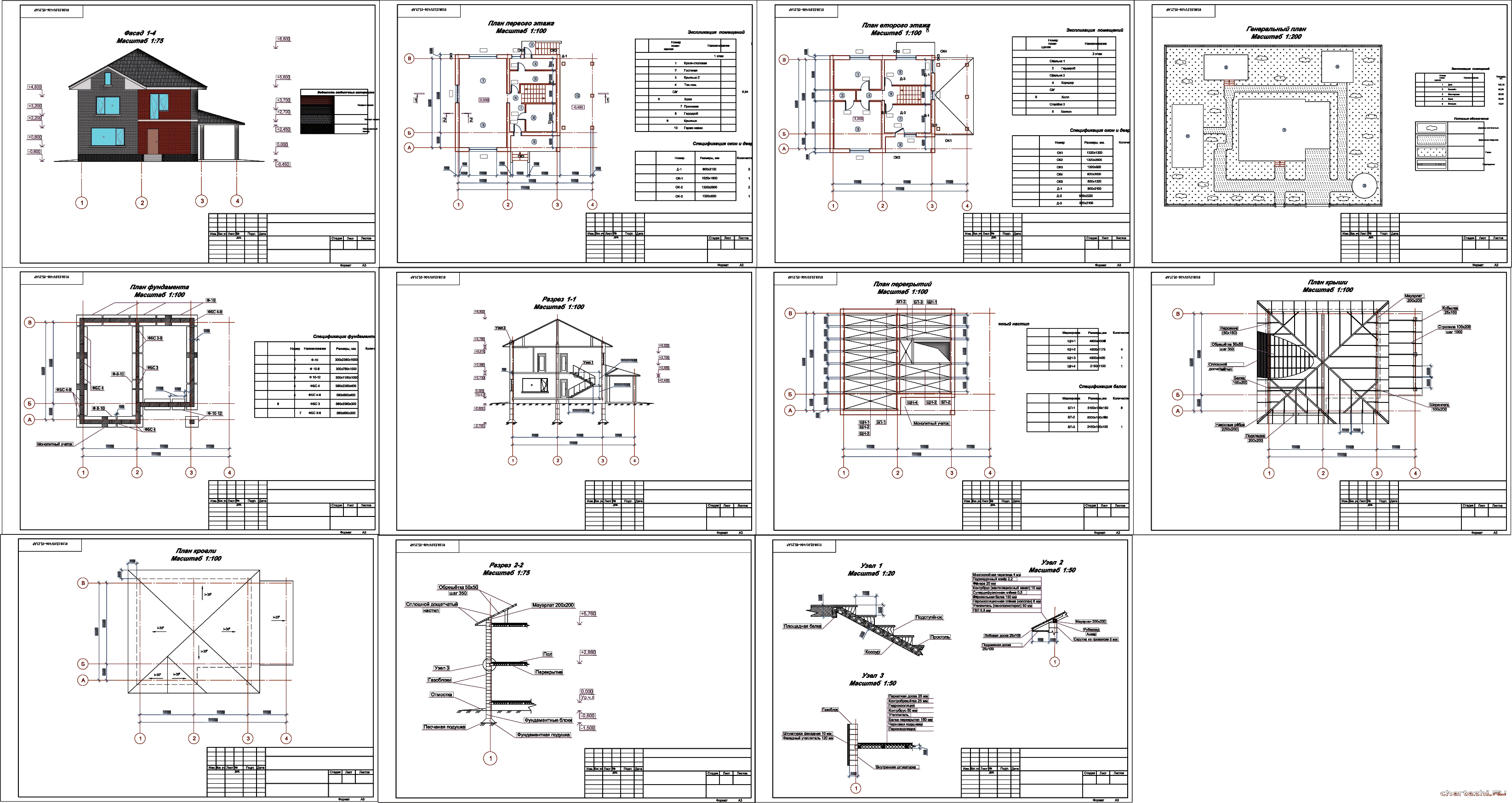

Коротко о файле:ИрНИТУ / Кафедра архитектуры и градостроительства / по курсу "Архитектура зданий и сооружений" / Малоэтажный жилой дом / Разработать архитектурный проект коттеджа в г. Иркутске для семьи с двумя автомобилями. / Состав: 11 листов чертежи (генплан, фасад, планы первого и второго этажей, план фундамента, разрез по зданию, план перекрытия, план кровли, разрез по стене, узлы) + ПЗ (10 страниц).
СОДЕРЖАНИЕ
Введение
Климатические условия района строительства
Характеристика здания
Архитектурная часть
1. Объемно планировочные решения здания
2. Конструктивное решение здания
2.1 Конструктивная схема здания
2.2 Конструктивные элементы здания
Фундамент
Стены и перегородки
Перекрытия
Крыша и кровля
Окна и двери
3. Наружная и внутренняя отделка здания
3.1 Наружная отделка здания
3.2 Внутренняя отделка здания
4. Инженерное оборудование
Заключение
Список использованных источников
Дом предназначен для проживания одной семьи.
За условную отметку 0.000 принята отметка чистого пола 1-ого этажа.
Высота этажа: 2,700 м.
Высота здания: 8,800 м.
Планировка одноквартирного жилого дома решена в двух условиях:
На первом этаже: кухня-столовая, гостиная, крыльцо 2, техническое помещение, санузел, холл, прихожая, гардероб, крыльцо, гараж-навес.
На втором этаже: 3 спальни, балкон, коридор, гардероб, холл.
Первый и второй этажи соединены простой двухмаршевой деревянной лестницей.
Конструктивная схема: бескаркасная, основными несущими элементами здания являются стены из газобетона (наружные толщиной 400 мм, внутренние 300 мм и 100 мм). Пространственная жесткость обеспечивается совместной работой перекрытий и стен, образующие жесткие горизонтальные и вертикальные диафрагмы. Устойчивость такого несущего остова зависит от надежности связи между стенами и перекрытиями, их жесткости и устойчивости.
Тип фундамента: сборно-монолитный ж/б.
Надземная часть несущих конструкций выполнена стенами из газобетонных блоков– внешние толщиной 400 мм.
Перегородки выполнены из газобетона (150х400х250) мм.
В разрабатываемом здании перекрытия выполнены из железобетонных плит.
Основную несущую конструкцию крыши образуют деревянные стропила. Размеры стропильных ног 100*200
Кровля по материалу- многослойная черепица фирмы «ТЕХНОНИКОЛЬ SHINGLAS», обрешётка выполнена настилом из досок размером 50х50 с шагом 350 мм. Сверху застелена влагостойкая OSB фанера и под-кладочный ковёр. План крыши и кровли представлены в графической части
Технико-экономические показатели:
Площадь жилого дома: 133,13 м2
Площадь застройки: 248,7 м2
Площадь участка: 850 м2
