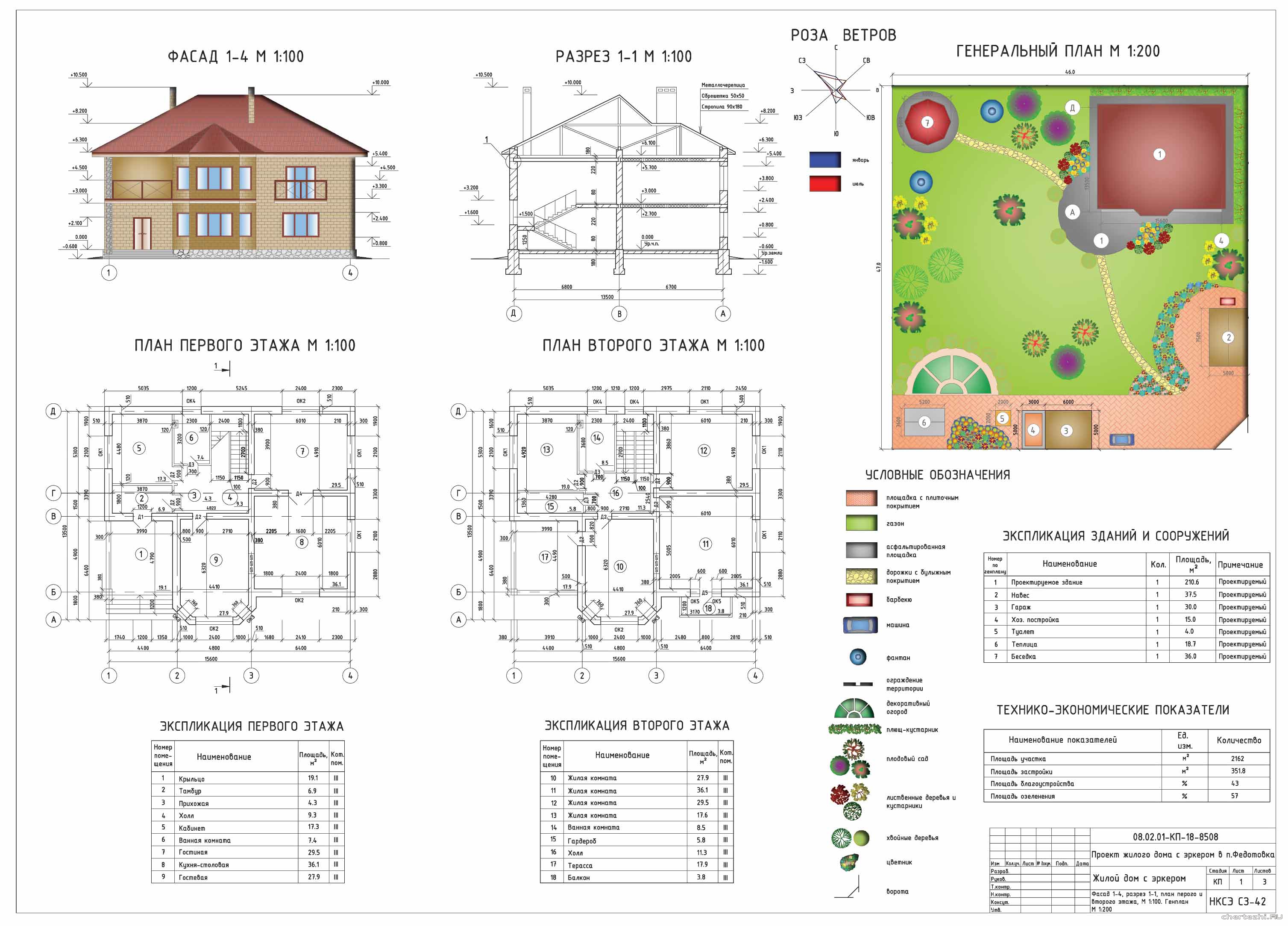

Курсовой проект (колледж) - 2-х этажный жилой дом с эркером 15,6 х 13,5 м в п. Федотовка г. Новороссийск

Содержание:
Введение.
1 Характеристика района строительства.
2 Генеральный план с благоустройством.
2.1 Экспликация генплана.
2.2 ТЭП генплана.
3 Объемно-планировочное решение.
3.1 Экспликация помещений.
3.2 Технико-экономические показатели.
4 Конструктивное решение.
4.1 Теплотехнический расчет ограждающей конструкции.
4.2 Спецификации оконных и дверных заполнений.
4.3 Спецификация железобетонных элементов.
4.4 Экспликация полов.
4.5 Ведомость отделки помещений.
5 Расчет конструкции.
6 Антисейсмические мероприятия.
7 Экология строительства.
Заключение.
Список используемых источников.

Участок под строительство расположен в городе Новороссийске поселок Федотовка.
Здание – двухэтажное размером в плане в осях 13,5×15,6 м, имеет один вход. Высота этажа 2,7 м, общая высота здания – десять метров.

Данный частный дом рассчитан на проживание в нем семьи состоящей из четырех - пяти человек.
Здание имеет два уровня. На первом этаже жилого дома располагается крыльцо, через него можно попасть в тамбур. Так же на первом этаже расположена большая кухня-столовая, из которой можно пройти в гостиную. Кухня-столовая снабжена посудомоечной машиной, электропечью с духовкой, вытяжкой. На первом этаже расположена ванная комната, в которую можно попасть через холл. Она оборудована ванной, унитазом, раковиной для мытья рук. Так же на первом этаже имеется гостевая с эркером и личный кабинет. На второй этаж поднимаемся по П-образной маршевой лестнице и попадаем в холл. На этаже имеется гардероб и четыре жилые комнаты. Две закрытые жилые комнаты, одна комната с эркером и выходом на открытую
террасу, и еще одна комната с выходом на балкон. В ванной комнате второго этажа находятся
ванна-джакузи, раковина и унитаз.

Здание кирпичное бескаркасное с продольными и с поперечными несущими стенами.
Фундаменты ленточные монолитные.
Наружные несущие стены толщиной 510 мм.
Внутренние несущие стены толщиной 380 мм.
Перегородки толщиной 120 мм.
Лестница деревянная с одной лестничной площадкой.
Перекрытия из сборных железобетонных плит.
Крыша двускатная стропильная с покрытием из металлочерепицы.

Технико-экономические показатели:
Общая площадь, Аобщ. = 421,2 м2
Жилая площадь, Ажил. = 221,9 м2
Плоскостной коэффициент, К1 = Ажил. / Аобщ. 0,53
Вспомогательная площадь = 199,3 м2
Строительный объем здания, Vстр. = 2106 м3
Объемный коэффициент, К2 = Vстр. / Аобщ. 5
Этажность этаж 2
