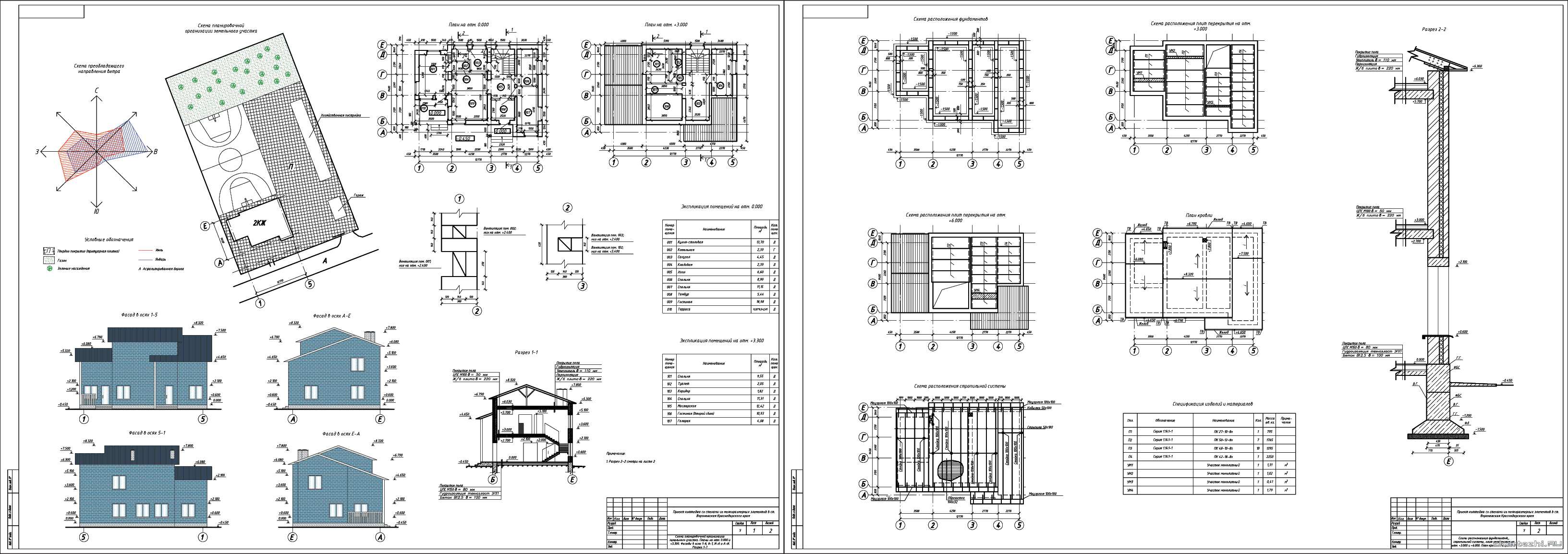

Коротко о файле:КубГТУ / АМТИ / Кафедра машиностроения / Разработать проект ИЖД со стенами из мелкоразмерных элементов / Состав: 2 листа чертежи (Схема планировочной организации земельного участка. Планы на отм. 0.000 и +3.300. Фасады в осях 1-8, 8-1, И-А и А-И. Разрез 1-1. Схемы расположения фундаментов,, стропильной системы, плит перекрытия на отм. +3.000 и +6.000. План кровли. Разрез 2-2) + ПЗ (23 страницы).
Содержание
Введение 8
Нормативные ссылки 10
Термины и определения 12
1 Генеральный план участка строительства 13
2 Архитектурные решения 15
3 Конструктивные и объемно-планировочные решения 18
3.1 Климатические и теплоэнергетические параметры 18
3.2 Теплотехнический расчет наружной стены здания 18
3.3 Теплотехнический расчет чердачного перекрытия здания 20
3.4 Конструктивные решения 21
4 Мероприятия по обеспечению соблюдения требований энергетической эффективности и требований оснащенности приборами учёта используемых энергетических ресурсов 24
Заключение 26
Список использованных источников 27
Жилой дом запроектирован двухэтажным. В плане здание состоит из трёх несимметричных частей. Высота первого этажа здания – 2,70 м «в свету», высота второго этажа составляет 2,70 м.
«Центром» здания является холл общего пользования, вокруг которого формируются все помещения. Немаловажную роль в общем пользовании помещений семьи играет кухня, которая в проекте совмещена со столовой, чтобы попасть в кухню-столовую, необходимо из холла пройти в гостиную, а далее непосредственно в нужное помещение, также есть отдельный вход в кухню с террасы. Кухня-столовая запроектирована с учетом того, что в ней за общим столом имеет возможность находится вся семья одновременно.
На первом этаже так же расположены терраса, гостиная, санузел, гостевая, а также котельная. Вход в помещение для установки отопительного агрегата предусмотрен из ванной комнаты.
Жилые комнаты запроектированы на втором этаже. В каждой из комнат предусматривается проживание двух человек. По площади комнаты запроектированы с учетом расстановки двух полноценных (полутороместных) спальных кроватей; письменных столов; шкафы для одежды; полки и тумбочки для хранения личных вещей и книг. Для спален предусмотрен отдельный сан. узел, вход в него предусмотрен из коридора.
В проекте дома для целесообразности предусмотрен гардероб для хранения сезонной одежды.
Связь между группами помещений осуществляется за счёт холлов, благодаря этому удалось уйти от системы коридорного типа. Для связи по вертикали между этажами предусмотрена двухмаршевая лестница с шириной марша один метр. Проступь и подступенок запроектированы 250 мм и 150 мм соответственно.
Конструктивная система жилого дома – бескаркасная.
Конструктивная схема здания – кирпичные стены комплексной конструкции с замкнутым контуром наружных стен и несущими продольными стенами. Устойчивость здания при сейсмических воздействиях на вертикаль-ные и горизонтальные нагрузки обеспечивается совместной работой железобе-тонных сердечников, кладки стен, дисков перекрытий из железобетонных плит и монолитных железобетонных обвязок в уровнях перекрытий.
Фундамент под дом – ленточный. Ленточные блоки размерами: 1200х400х600 мм и 1200х500х600 мм.
Перемычки запроектированы монолитные железобетонные.
Конструкции стропильной системы запроектированы из пиленой древесины.
Кладка несущих и самонесущих стен запроектирована из керамического пустотнопоризованного кирпича PORONORM-1 марки М100 производства ОАО «Славянский кирпич» на растворе М50 на цементом вяжущем. Кладка внутренних несущих и самонесущих стен запроектирована из хорошо обожженного кирпича полусухого прессования М125 на растворе М75 на цемент-ном вяжущем. Облицовочный (лицевой) ряд – керамический одинарный лице-вой пустотелый кирпич М125 (ГОСТ 530-2012), марка по морозостойкости F50.
Объемно-планировочные показатели здания
Общая площадь помещений - 128,97 м2
Площадь жилых комнат - 59,89 м2
Площадь здания - 134,65 м2
Строительный объем - 1120,29 м3
Кол-во этажей - 2
