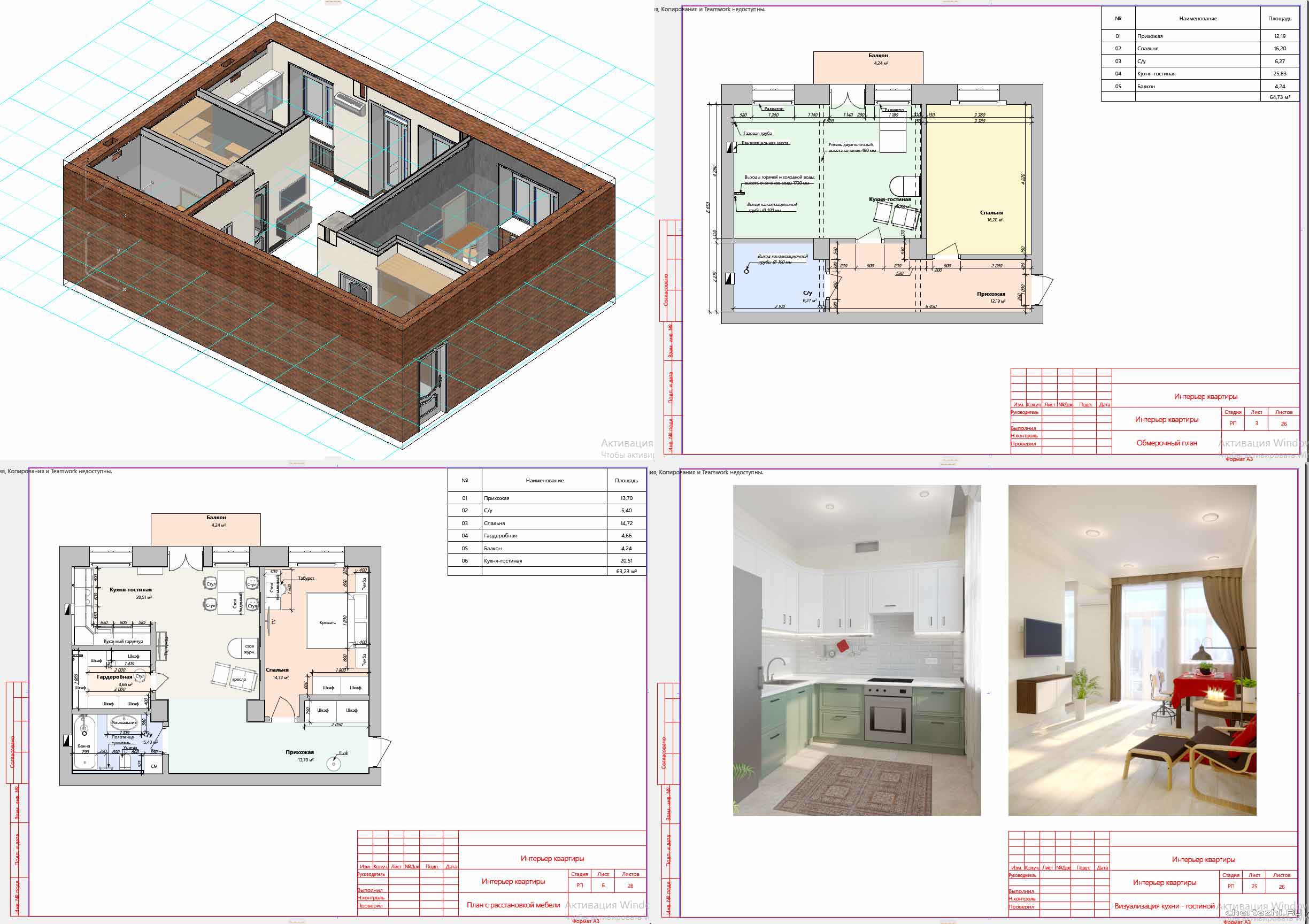

Коротко о файле:РП / Разработка 3D-дизайн-проекта квартиры. / Состав: комплект чертежей.
Дизайн проект квартиры расположенной в многоэтажном жилом доме, построенном в советский период.
Анализ помещения:
⁃ Квартира окнами выходит на западную сторону
⁃ Балкон так же ориентирован на запад
⁃ Высота потолков +3,170 мм
⁃ Конструктив дома - смешанная конструкция с неполным каркасом. Несущие наружные стены выполнялись из кирпича . Внутриквартирные перегородки отсутствуют, вместо них колонны из железобетона. На колонны и наружные несущие стены опираются горизонтальные ригеля из стали или железобетона, на которые уложены плиты перекрытия.
⁃ Общая площадь квартиры 63,84 м кв.
⁃ Квартира оснащена природным газом
⁃ Деревянный оконный блок подлежит замене на ПВХ
⁃ Чугунные батареи утоплены в подоконную нишу на 120 мм, так же подлежат замене на биметаллические с боковым подключением.
⁃ Вентиляционные шахты расположены в мокрых зонах кухни и сан. узле .
Данные о заказчике:
Заказчик работает швеей.
Особые пожелания заказчика:
Предусмотреть место для установки швейного стола и оверлога . Вписать существующий спальный гарнитур, состоящий из двуспальной кровати, двух прикроватных тумб, туалетного столика и гардероба. Так же задействовать имеющийся обеденный стол и стулья, а так же зеркало в прихожую. В отделке хочется видеть пастельные тона серых оттенков, бежевых и кремовых. Стиль -современная классика. Освещение -встроенные светильники, потолки в один уровень.
Ведомость рабочих чертежей
1 Ведомость чертежей
2 Описание проекта
3 Обмерочный план
4 План демонтируемых конструкций
5 План возводимых конструкций
6 План с расстановкой мебели
7 Задание на кухонный гарнитур
8 План полов
9 Схема раскладки напольных покрытий
10 Ведомость межкомнатных дверей
11 План потолков
12 Разрез 1-1, разрез 2-2
13 Сводная ведомость отделочных материалов
14 План с расстановкой электрооборудования
15 Спецификация электромонтажных изделий
16 План с расстановкой осветительного оборудования
17 Схема освещения
18 3D схема, полка под ТѴ
19 Схема разверток помещений
20 Развертка прихожей
21 Развертка С/у
22 Развертка спальни
23 Развертка гардеробной
24 Развертка кухни гостиной
25 Визуализация кухни гостиной
