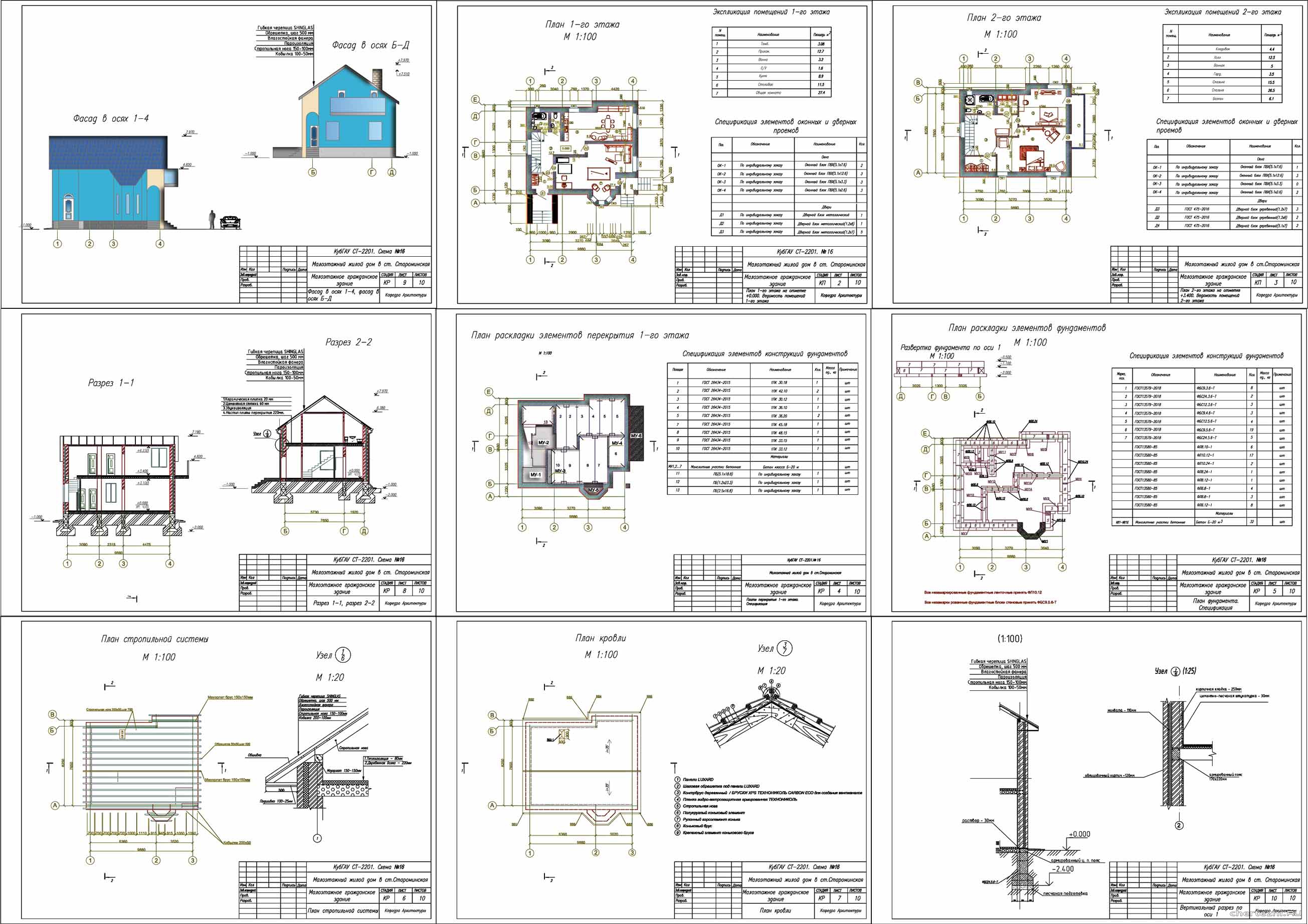

Коротко о файле:КубГТУ им. И.Т.Трубилина / Кафедра архитектуры / по дисциплине: «Основы архитектурно-строительного проектирования» / Целью данной курсовой работы является архитектурно-строительное проектирование малоэтажного жилого здания. / Состав: 9 листов чертежи (2 фасада, 2 разреза, план 1 и 2 этажа, план фундаментов, узлы, план кровли, план стропильной системы) + ПЗ (23 страницы).
СОДЕРЖАНИЕ
Задание на проектирование
Введение
1 Архитектурно-строительная часть
Исходные данные
Класс здания, принятые степени огнестойкости и долговечности.
Объемно-планировочные решения
Технико-экономические показатели по зданию
2 Конструктивная часть
Описание конструктивной части
Фундамент
Стены и перегородки
Теплотехнический расчет ограждающих конструкций
Перекрытия и полы
Лестница
Окна и двери
Крыша
Антисейсмические мероприятия
Список использованных источников
Проектируемый жилой частный дом - отдельно стоящее двухэтажное здание, предназначенное для проживания одной семьи.
В плане здание имеет прямоугольную форму с размерами в осях – 9,880х9,480 м. Высота первого этажа - 3,400 м, высота помещений - 3,100 м.
Высота второго этажа - 3,130 м, высота помещений - 2,830 м. Высота здания по коньку – 7,970 м.
Здание имеет три входа. Главный входной узел запроектирован между осями 1 и 2.
Дополнительный вход организован между осями Б и В в общую комнату.
Планировочная структура здания подчинена требованиям удобного использования дома путем функционального зонирования помещений. Помещения объединяют в две зоны: общую и индивидуальную. Все помещения изолированы друг от друга.
Общая зона запроектирована на первом этаже, в которую входят помещения для обеспечения бытовых, общественных и культурных потребностей семьи. Зона включает в себя: общая комната для общения и отдыха семьи, кухня, столовая, санитарный узел, прихожую. Так же на первом этаже запроектированы тамбур и ванна.
На втором этаже запроектирована индивидуальная зона, в которую входят: 2 спальни для родителей и детей со спальными местами, гардеробная, холл, балкон, ванная комната, кладовая.
Для связи между этажами запроектирована железобетонная Г-образная забежная лестница.
Основой для проектирования малоэтажного жилого дома служит бескаркасная (стеновая) система с поперечными несущими стенами.
Пространственная жесткость здания обеспечивается взаимной работой наружных и внутренних несущих стен и плит перекрытия. Связь наружных и внутренних несущих стен осуществляется перевязкой рядов кладки и ленточного сборного фундамента.
Фундамент принят ленточный сборный высотой 1,500 м.
Наружные стены в проектируемом здании приняты многослойными с применением в качестве теплоизолирующего слоя высокоэффективного теплоизолирующего материала.
Внутренние несущие толщиной 380 и 250 мм, перегородки кирпичные, армированные 120 мм.
Перекрытия в здании приняты из сборных железобетонных многопустотных плит с круглыми пустотами, толщина 220 мм.
В проекте принята железобетонная Г-образная лестница с забежными ступенями.
В данном проекте двускатные крыши.
Технико-экономические показатели по зданию
1. Площадь застройки Sз = 104,03 м2;
2. Строительный объем V = 829,12 м3;
3. Жилая площадь Sжил. = 69,4 м2;
4. Общая площадь S0бщ. = 141,88 м2;
5. Площадь поверхности наружных стен Sст = 280.90 м3;
6. Коэффициент компактности планировки K3 = 0.49
