Коротко о файле:П / Проект разработан для строительства в следующих климатических условиях: расчетная температура наружного воздуха наиболее холодной пятидневки - минус 23°С; нормативное значение веса снегового покрова на 1 м2/ горизонтальной поверхности земли для II района по СП 20.13330.2016 - 1,0 кПа; нормативное значение ветрового давления для III района по СП 20.13330.2016 - 0,38 кПа. / Состав: комплект чертежей.
Здание склада одноэтажное, каркасное, прямоугольное в плане с размерами между осями 42,0х14,0 м. Высота в коньке кровли 6 м, до низа несущих конструкций покрытия 5 м.
Здание выполнено с применением рам на болтовых соединениях из легких стальных тонкостенных конструкций.
Стены и кровля здания - трехслойные сэндвич-панели поэлементной сборки толщиной соответственно: 120 и 150 мм с заполнением негорючим минераловатным утеплителем на базальтовой основе с плотностью не менее 100-120 кг/м3/.
Уровень ответственности здания - II, степень огнестойкости здания - IV, класс пожарной опасности строительных конструкций - СО. Здание склада имеет класс функциональной пожарной опасности - Ф5.2.
За условную отметку 0,000 принят уровень чистого пола здания.
Ведомость рабочих чертежей
Общие данные
Технические требования
План на отм. 0,000 (I очередь строительства литера В)
План кровли, Разрез 1-1, Узел по цоколю

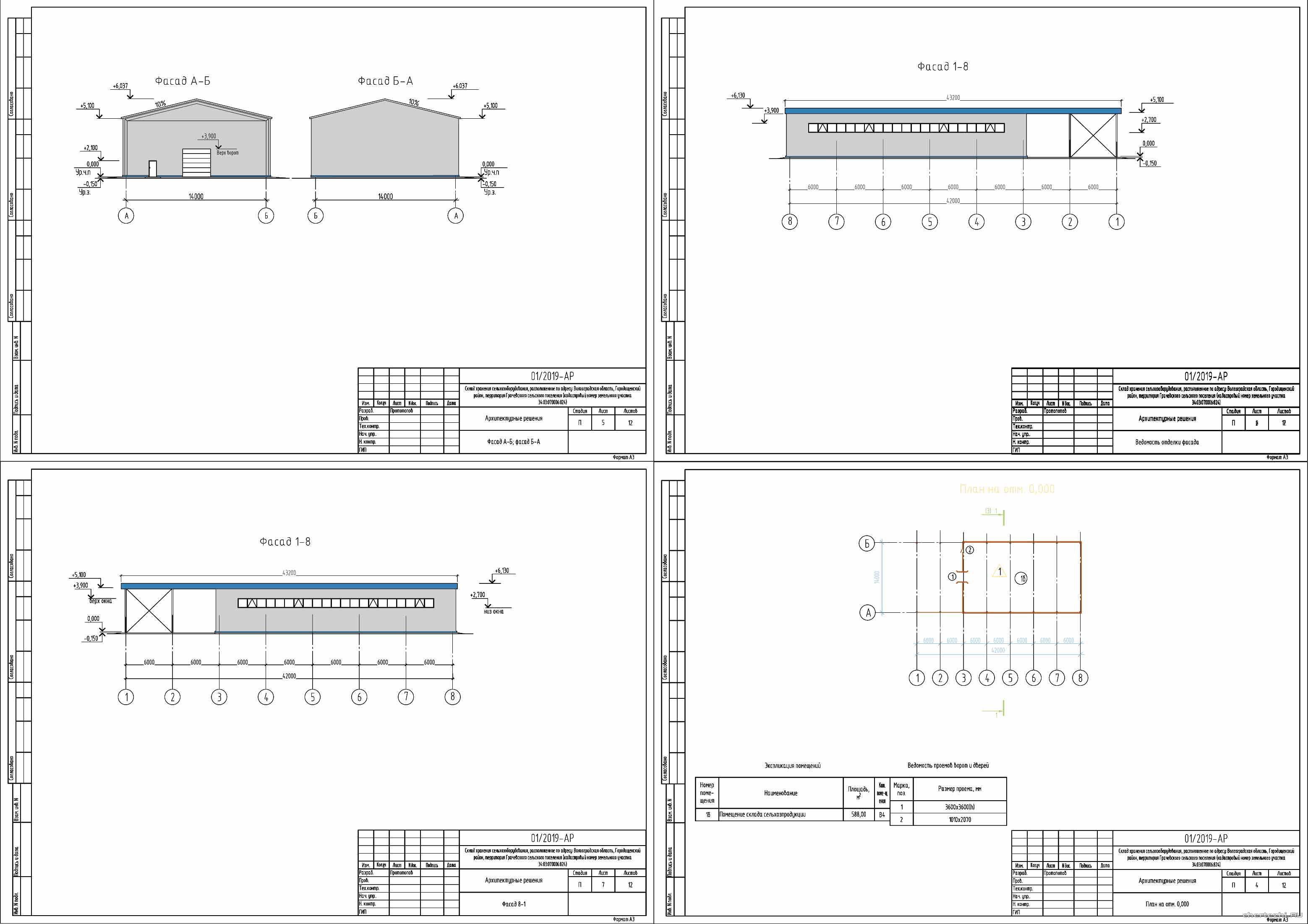

Фасад А-Б, Б-А
Фасад 8-1
Фасад 1-8
Схема раскладка стеновых панелей по фасадам 11-21/А и 21-11/Б
Раскладка стеновых панелей по фасадам А-Б, Б-А, Спецификация стеновых и кровельных панелей
Раскладка сэндвич-панелей кровли
