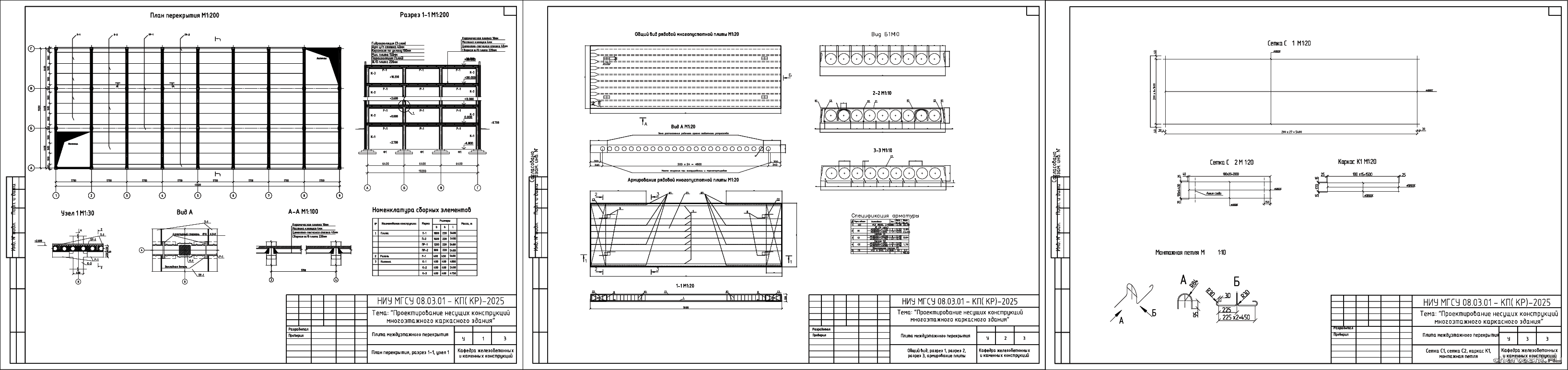

Коротко о файле:НИУ МГСУ / Кафедра железобетонных и каменных конструкций / Проект по проектированию несущих конструкций многоэтажного каркасного здания( многопустотной преднапряженной железобетонной плиты перекрытия в многоэтажном здании) / Состав: 3 листа чертежи (план перекрытия, разрезы по зданию, разрезы плиты, армирование плиты, общий вид плиты, сетка С1, С2, каркас К1 и монтажная петля плиты перекрытия) + ПЗ (20 страниц).
Содержание
Введение
1. Исходные данные
1.1 Компоновка конструктивной схемы сборного перекрытия
1.2 Компоновка здания
2. Расчёт и конструирование многопустотной предварительно напряжённой плиты перекрытия при временной полезной нагрузке ν = 1,5 кН/м²
2.1 Исходные данные
2.2 Расчёт плиты по предельным состояниям первой группы
2.2.1 Определение внутренних усилий
2.2.2 Расчёт прочности плиты по нормальному сечению, при действии изгибающего момента
2.2.3 Расчёт прочности плиты по наклонному сечению при действии поперечной силы
2.3 Расчёт плиты по предельным состояниям второй группы
2.3.1 Геометрические характеристики приведённого сечения
2.3.2 Размеры расчётного двутаврового сечения
2.3.3 Потери предварительного напряжения арматуры
2.3.4. Расчет прогиба плиты
Библиографический список
В рамках выполнения курсового проекта, в соответствии с заданием на проектирование, были выполнены следующие пункты:
1. Компоновка балочного перекрытия в сборном варианте.
2. Сбор нагрузки.
3. Расчёт и конструирование многопустотной предварительно напряженной плиты перекрытия.
Исходные данные:
размеры здания в плане(расстояние крайних осей) - 19,2х45,6 м
число этажей(без подвала) - 8
высота надземного этажа - 2,6 м
высота подземного этажа - 2,7 м
расстояние от пола 1-го этажа до планир. отметки - 0,7 м
грунт - супесь
условное давление грунта - 0,29 МПа
район строительства - С.-Петербург
полное знач. временной нагрузки - 3,5 кПа
длительная часть врем. нагрузки - 1,225 кПа
Тип пола:
керам плитка
мастика клеящая
цем. песч. стяжка
сборная ж/б плита
