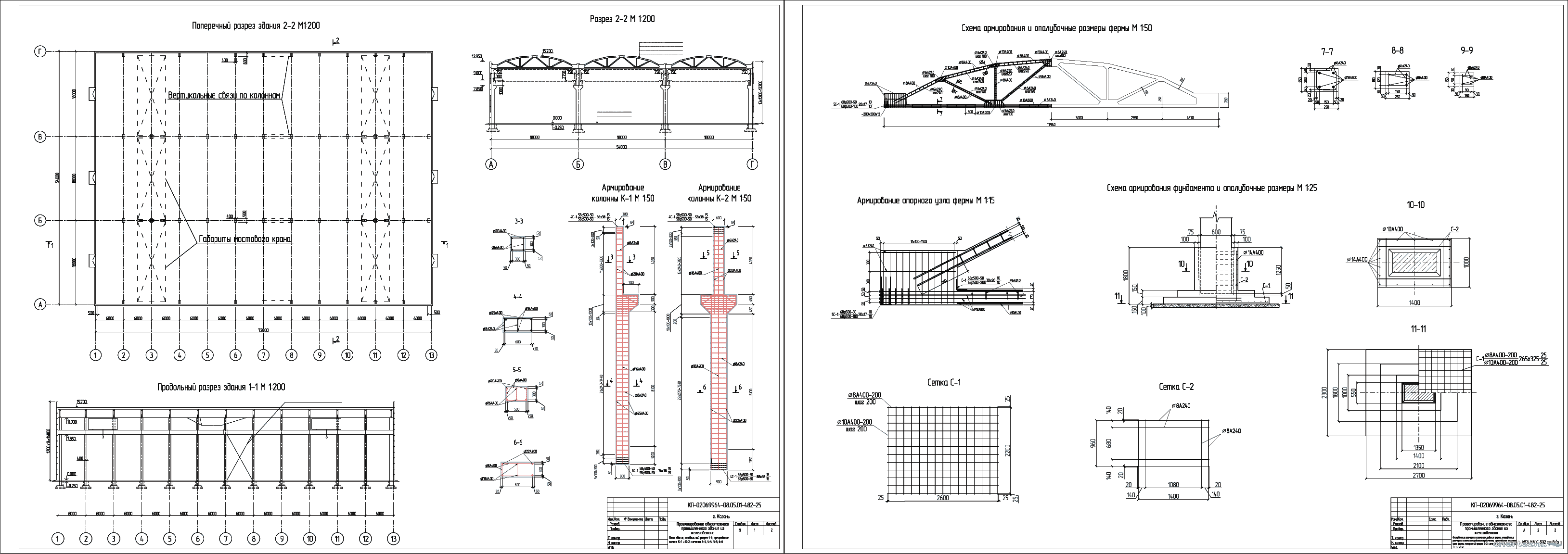

Коротко о файле:МГУ им. Н.П.Огарёва / Кафедра строительных конструкций / дисциплина «Железобетонные и каменные конструкции» / Расчет и конструирование основных несущих железобетонных конструкций ОПЗ / Состав: 2 листа чертежи (План здания М 1:200; продольный разрез 1-1 М 1:200; поперечный разрез 2-2 М 1:200; армирование колонн К-1 и К-2 М 1:50; сечения 3-3, 4-4, 5-5, 6-6. Схема армирования и опалубочные размеры фермы М 1:50; схема армирования и опалубочные размеры фундамента М 1:20; армирование опорного узла фермы М 1:15; сечения 7-7, 8-8, 9-9, 10-10, 11-11) + ПЗ (90 страниц).
Объектом проектирования является одноэтажное здание из железобетона.
Цель работы － расчет и конструирование основных несущих железобетонных конструкций одноэтажного промышленного здания.
В процессе проектирования проводится анализ нормативной, учебной и справочной литературы.
В результате проведенной работы разработан учебный проект одноэтажного здания из железобетона.
Степень внедрения － учебный проект внедрению не подлежит.
Область применения － разработанная проектная документация может быть использована при разработке дипломного проекта.
Эффективность － приобретение навыков по проектированию основных несущих железобетонных конструкций одноэтажного промышленного здания.
Расчёт фермы и рамы здания в программном комплексе ЛИРА 2013 R3
СОДЕРЖАНИЕ
ВВЕДЕНИЕ 7
1 Компоновка конструктивной схемы одноэтажного промышленного здания 8
1.1 Определение внутренних габаритов здания 8
1.2 Компоновка покрытия 10
1.3 Разбивка здания на температурные блоки 11
1.4 Обеспечение пространственной жесткости каркаса 12
1.5 Выбор типа и предварительное назначение размеров сечений колонн 15
2. Расчёт поперечной рамы здания 22
2.1. Сбор нагрузок на поперечную раму 22
2.1.1. Постоянные нагрузка 22
2.1.2 Временная нагрузка 26
2.2 Расчетная схема и загружения поперечной рамы 32
2.3 Определение расчетных сочетаний усилий 41
2.4 Расчет сечений и конструирование железобетонных колонн 41
2.4.1 Крайние колонны 42
2.4.2 Средняя колонна 44
3. Проектирование фермы покрытия 47
3.1 Расчетная схема фермы 47
3.2 Определение постоянных и временных нагрузок 49
3.3 Определение расчетных сочетаний усилий 49
3.4 Расчет сечений и конструирование элементов фермы 50
3.5 Расчет и конструирование узлов 52
4. Проектирование фундамента под колонну 55
4.1 Определение размеров подошвы фундамента и краевых давлений 56
4.2 Определение высоты фундамента и проверка нижней ступени 60
4.3 Подбор арматуры подошвы 62
4.4 Расчет арматуры подколонника 65
ЗАКЛЮЧЕНИЕ 69
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 70
ПРИЛОЖЕНИЕ А Результаты расчета поперечной рамы здания в ПК ЛИРА 72
ПРИЛОЖЕНИЕ Б Результаты расчета фермы покрытия в ПК ЛИРА 87
Исходные данные для проектирования:
1 Длина здания: ___72___ м
2 Пролет здания: ___18___м
3 Количество пролетов: ___3
4 Продольный шаг колонн: ____6____ м
5 Высота подкранового рельса: ____9____ м
6 Тип подкрановой балки: разрезная
7 Грузоподъемность кранов: 30/5 т
8 Количество кранов в пролете: 2 шт.
9 Режим работы кранов: средний
10 Сопряжение ригелей с колоннами: шарнирное
11 Главная несущая конструкция покрытия (ригель): ферма
12 Расчетное сопротивление грунта 0,25 МПа
13 Район строительства _______г.Казань
14 Классы бетона и арматурной стали ______В25/В40 А400/А800
