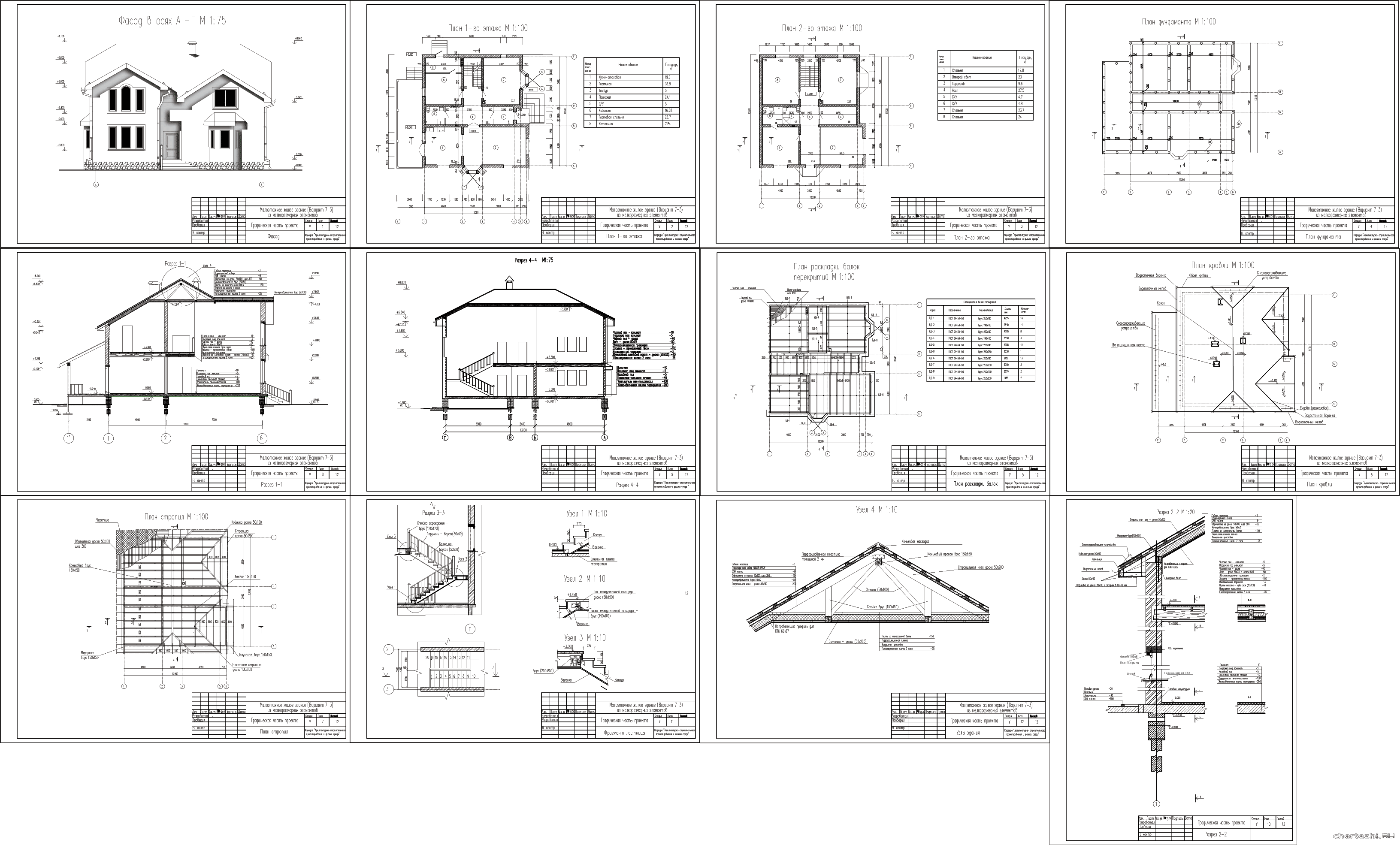

Коротко о файле:НИУ МГСУ / Кафедра "Архитектурно-строительного проектирования и физики среды" / Проектирование малоэтажного жилого здания из мелкоразмерных элементов / Состав: 12 листов чертежи (фасад, планы 1 и 2 этажей, план фундамента, план раскладки балок, план кровли, план стропил, продольный и поперечный разрезы по зданию, узлы лестницы, узел кровли, разрез по стене) + ПЗ (24 страницы).
В курсовом проекте рассмотрен двухэтажный жилой дом из поризованных керамических кирпичей с мансардой и холодным подпольем.
Оглавление
Введение 6
1.Исходные данные для проектирования 7
2.Объемно-планировочное решение здания. 8
3.Конструктивные решения здания. 10
4.Теплотехнический расчет наружных стен здания. 14
5.Теплотехнический расчет чердачного перекрытия. 17
6.Упрощенный расчет междуэтажного перекрытия на звукоизоляцию 18
Заключение 22
Библиографический список 23
Запроектированное здание рассчитано на проживание одной семьи численностью до 6 человек.
Здание имеет в плане прямоугольную форму с габаритными размерами в крайних осях 13,1 х 12,3 м, его общая высота составляет 8,69 м.
Здание имеет холодное подполье, один наземный этаж и мансардный этаж. Высота этажа составляет 3,3 м. Высота подполья - 0,63 м. Высота мансардного этажа – 3,5 м.
Здание имеет два входа. Главный вход – через крыльцо и вспомогательный – через террасу.
На первом этаже здания располагаются следующие помещения: тамбур, прихожая, гостиная, кухня-столовая, сан. узел, кабинет, гостевая спальня,котельная. Также терраса и крыльцо.
На мансардном этаже здания располагаются следующие помещения: холл, гардероб, второй свет, спальня 1, спальня 2, спальня 3, два сан. узла.
Здание выполнено в следующей конструктивной схемой – несущими и самонесущими стенами из поризованных керамических камней и перекрытия по деревянным балкам. Пространственная жесткость здания обеспечивается за счет внутренних поперечных стен, соединяющихся с продольными наружными стенами.
Фундаменты – свайные из монолитного железобетона.
Конструкция наружных стен - однослойная. Оси привязаны к наружным стенам на 120 мм от внутренней части стены.
Первый– слой керамических камней.
Поверхность цоколя дома отделана фасадной панелью из бутового камня на песчано-цементном растворе.
Конструкция внутренних стен – однослойная. Внутренние стены имеют толщину 250 мм, выполнены из блока и являются несущими элементами конструкции. Привязка к оси внутренних стен по середине.
Внутреннее пространство здания разделено на отдельные помещения с помощью перегородок, выполненных из гипсокартона толщиной 100 мм.
Междуэтажные перекрытия здания выполнены по деревянным балкам.
Крыша - двухскатная.
Покрытие здания решено за счет использования двойных стропил сечением 50х150, наклонных стропил 100х150 см, мауэрлата сечением 150х150 см, конькового бруса сечением 150х150 см и пр.Пространственная жесткость покрытия обеспечивается за счет стропил.
Кровля – утепленная. Конструкция кровли состоит из двух основных элементов: покрытие и стропильная система.
