Конструкция из железобетонной ленты под несущими стенами, которая равномерно распределяет нагрузки, называется ленточный фундамент. Чертеж основания – опоры для наружных и внутренних стен, проектируется с учетом размеров здания.
Конструкция фундамента служит для:
- утепления здания;
- защиты от влажности;
- устранения причин осадки, наклона здания от нагрузок;
- укрепления жесткости, устойчивости каркаса сооружения.
Устройство основания создается как сборный, и как ленточный монолитный фундамент. Чертеж разрабатывается с учетом факторов, которые влияют на прочность, долговечность опоры. При проектировании учитываются:
- несущая способность грунта у подошвы фундамента, которая влияет на уровень усадки;
- общий вес строительных сооружений;
- расчетные нагрузки в процессе эксплуатации: давление от веса здания, снеговых нагрузок, сила воздействия грунта на фундамент и др.;
- глубина прохождения грунтовых вод;
- уровень промерзания поверхности почвы;
- необходимость дополнительных обустройств – подвала, дренажных сооружений;
- расчетная высота подножия.
При проектировании здания разрабатывается план фундамента ленточного. Чертеж выполняется в масштабе, с нанесением осей опор, разбивочных осей. На плане изображаются элементы контура основания: подошва, подбетонок; показываются места перепадов глубины, с вертикальной привязкой. Помечаются нулевые отметки пола, поверхности грунта. На плане отмечаются места для входа инженерных устройств – водопровода, канализации. Проектируются дополнительные сечения, на которых показывается тепло-, гидроизоляция.
На нашем сайте представлены разработки технической документации по строительству производственных, общественных, жилых объектов. Разделы проектов – ленточный фундамент чертеж dwg, выполнены для опор:
- малозаглубленных, монолитных, железобетонных;
- монолитных, стаканного типа;
- столбчатых, монолитных, железобетонных;
- ленточных, из сборных бетонных блоков;
- монолитных ростверков на свайных кустах;
- сборных, железобетонных, цилиндрических.
Для возведения надежной опорной конструкции создается чертеж ленточного фундамента дома. Выполняется схема армирования, которая рассчитывается с учетом нагрузок, размеров арматуры. Определяется перечень подготовительных работ, конструируется опалубка – съемная или несъемная. Дополнительно производятся прочностные расчеты, разрабатываются спецификации, перечни расхода материалов: для строительства фундамента, армирования, гидроизоляции и др.
Проекты содержащие в своем описании "Ленточный фундамент чертеж". Подборка не содержит всех проектов, не нашли по метке воспользуйтесь поиском по каталогу проектов.
УлГТУ / Климатический район строительства – II. Класс здания – II; степень огнестойкости – II; степень долговечности – II. Здание имеет Г-образную форму. Высота здания 3,850 м. Высота 1-го этажа — 3,000 м; высота подвала – 2,600 м. Главный фасад столовой выходит на северо-восток. Здание имеет 4 входа: в обеденный зал столовой, в магазин, и два служебных входа. В данном проекте запроектирован сборный железобетонный ленточный фундамент. Материал стен: Силикатный кирпич с утеплителем из пенополистирола. / 2 листа чертежи + ПЗ.
УлГТУ / ПГС / Степень капитальности (класс) здания – II класс. Степень огнестойкости – II степень. Под жилой дом был запроектирован ленточный фундамент из объемных железобетонных блоков (ГОСТ 13579-78 блоки бетонные для стен подвалов), установленных на железобетонные подушки (ГОСТ 13580-85 плиты железобетонные ленточных фундаментов), под которыми выполнена песчаная подготовка. Наружные стены здания являются многослойными: кирпич-утеплитель-кирпич. / Состав: 12 листов чертежи (архитектура, конструктив, организация, технология) + ПЗ.
ОГУ (бывш. ГУ УНПК) / Факультет: Индустриально-педагогический / Кафедра: Промышленное и гражданское строительство / Дисциплина «Архитектура промышленных и гражданских зданий» / На каждом этаже располагается 4 квартиры (четырехкомнатная и трёхкомнатная). Высота каждого этажа здания принимается 2,7 м, высота чердака в местах прохода 2,0 м. Для технического обслуживания крыш предусмотрены выходы. Помещение чердака проветривается и освещается при помощи слуховых окон. Под всем зданием запроектирован неотапливаемый подвал. Вход в подвал осуществляется через общую лестничную клетку.
ВГАСУ / Строительный факультет / Кафедра проектирования промышленных, гражданских зданий и сооружений / Дисциплина «Основы архитектурно-конструктивного проектирования» / Жилое здание башенного типа запроектировано сложной формы, высотой 52,480 м. Первый этаж используется под объекты торгового назначения. Высота этажа 4,2 метра. Конструктивная схема – бескаркасная (плиты перекрытия и по-крытия, кирпичные стены). Под стены приняты ленточные фундаменты. Наружные стены - кирпичные, имеющие утепление - пенополистерол толщиной 110 мм. Внутренние несущие кирпичные стены принимаются 380 мм. / 4 листа чертежи + ПЗ.
МГАК / Высота этажа 3,0 м. Вход в дом со стороны главного фасада 1-4. Имеется подвал под всем зданием. За отметку 0.000 принята отметка чистого пола 1-го этажа. Здание бескаркасного типа с поперечным расположением несущих стен. Фундаменты ленточные монолитные. Стены выполнены из керамического кирпича. Наружные стены имеют толщину 640 мм; кладка наружных стен – облегченная с утепляющим слоем 140 мм. Внутренние стены имеют толщину 250 мм. Перегородки толщиной 120 мм. Привязка наружных стен 120 внутренних стен 190. / 6 листов чертежи + ПЗ Включает разделы: Архитектура, Конструкции, ТОСП и Экономика. Диплом для среднего образования.
Архитектурно-строительная часть коттеджа общей площадью 151,1 кв.м. Проектируемое здание имеет II-й уровень ответственности. По огнестойкости относится ко II- й степени. По конструктивной пожарной опасности относится к классу С0 - по функциональной - класс Ф. Категория здания по пожарной и взрывопожарной опасности - Д. Одноэтажный коттедж из газобетонных блоков, облицованный декоративной штукатуркой.
Данный проект марки КР разработан на основании проекта марки АР для устройства конструкций фундаментов. Климатический район: IIВ; Зона влажности: 2 (нормальная); Степень огнестойкости ограждающих конструкций: III; Класс конструктивной пожарной опасности: С2. Фундамент здания ленточный монолитный железобетонный. Ширина ленты фундамента: 350 мм; Высота подошвы фундамента: 300 мм; Отметка заглубления подошвы фундамента: -2.100; Выступы подошвы 300мм. Перекрытие первого этажа монолитное железобетонное, связанное с лентой; Перекрытие второго этажа монолитное железобетонное, опирающейся на кирпичную кладку. Междуэтажная лестница монолитная железобетонная. Несущая конструкция кровли-система наслонных стропил.
МГАКХиС. Целью является обследование сложившейся жилой застройки с технико-экономическим обоснованием необходимости реконструкции и разработкой соответствующих проектных предложений. Общая площадь обследуемой территории 13,4 га и на ней расположено 19 жилых дома общей площадью 85393 м.кв., в которых проживает 5139 человек составляющих 1697 семей. Средний состав семьи 3,0 чел., что ниже общегородского показателя по Москве - 3,1 чел. В застройке на 1 чел. до реконструкции приходится 16,6 м.кв. общей площади, что ниже нормативного показателя для муниципального жилья - 20 м.кв. на человека. 11 листов чертежи + ПЗ.
ТюмГАСУ. Проект по "Архитектуре". В проекте имеет место стеновая или бескаркасная конструктивная система. Основными конструктивными элементами такой системы являются стены и плиты перекрытия. В данном здании запроектирован сборный ленточный фундамент. Запроектированы внутренние несущие стены в виде кладки из кирпича толщиной 380 мм, перегородки имеют толщину 120 мм. 8 листов чертежи + ПЗ.
ФГОУ СПО НППК / Климатическое районирование IIВ. Проектируемое здания в плане имеетформу прямоугольника. Высота здания – 26,880 м. Здание относится к группе капитальности – I. Группа огнестойкости – I. Ленточные фундаменты из сборных ж/б блоков и подушек. В данном здании запроектированы многопустотные ж/б плиты перекрытия. Стены в проекте нашего дома запроектированы из штучного, полнотелого, глиняного красного кирпича, толщиной 640 мм. / 2 листа формата А1 + ПЗ.
КГСХА / Кафедра СК / Шаг колонн в продольном направлении 6м. Сечение колонн 600х400 мм. Стены трехэтажной части здания из бетонных блоков. Междуэтажные перекрытия – крупноразмерные многопустотные ж/б плиты. Здание в осях В-Г имеет подвал. Отметка пола подвала 3.0 м. / Состав: 2 листа чертежи + ПЗ
ТГТУ / Кафедра: «Архитектура и строительство зданий» / Дисциплина: «Основы архитектуры» / Климатический район и подрайон - II Б. Класс здания - III. Степень долговечности - III. Степень огнестойкости - III. Высота этажа – 3 м, высота помещения – 2,69 м, высота подвала – 2,2 м. Общая высота здания от земли до конька – 14,035 м; от земли да карниза – 6,555 м. Конструктивная система здания – стеновая. Конструктивная схема – с поперечными несущими стенами. В здании запроектирован монолитный ленточный фундамент. Наружные стены выполняются из кирпичной кладки из глиняного кирпича с наружным утеплением. / 2 листа чертежи + ПЗ.
СГУ / Конструктивная схема - здание бескаркасное, стеновое с поперечными несущими стенами. Основанием жилого дома является ленточный фундамент. Стены выполняются из мелкоразмерных элементов - кирпича керамического пустотного. / 1 лист чертеж + ПЗ.
БГТУ / В проекте предусмотрены свайные и ленточные фундаменты, их расчет и обоснование. Наиболее экономичный по расходуемому материалу является фундамент мелкого заложения. / Состав: 1 лист чертеж + ПЗ.
За относительную отметку ±0.000 принята отметка чистого пола первого этажа, соответствующая абсолютной отметке 128,50 в Балтийской системе координат. Климатический район строительства -II с расчетной зимней температурой наружного воздуха -23°C. Расчетный вес снегового покрова - 180кг/м2 . Нормативное значение ветрового давления - 30 кг/м2. Класс ответственности здания - II. Степень огнестойкости - II. Степень долговечности - II.
Конструкции цокольного этажа частного дома. Ленточные фундаменты частного дома. Раскладка блоков стен подвала. 3 ветровой и снеговой район (Саратовская обл.).
ПГТУ / Специальность 290300 (270102) «ПГС» / Дисциплина ОиФ / В курсовом проекте были рассчитаны два вида фундаментов: мелкого и глубокого заложения. На основании комплексного анализа двух вариантов был выбран наиболее оптимальный для данного проекта – свайный ленточный фундамент. / Состав: 1 лист чертеж + ПЗ.

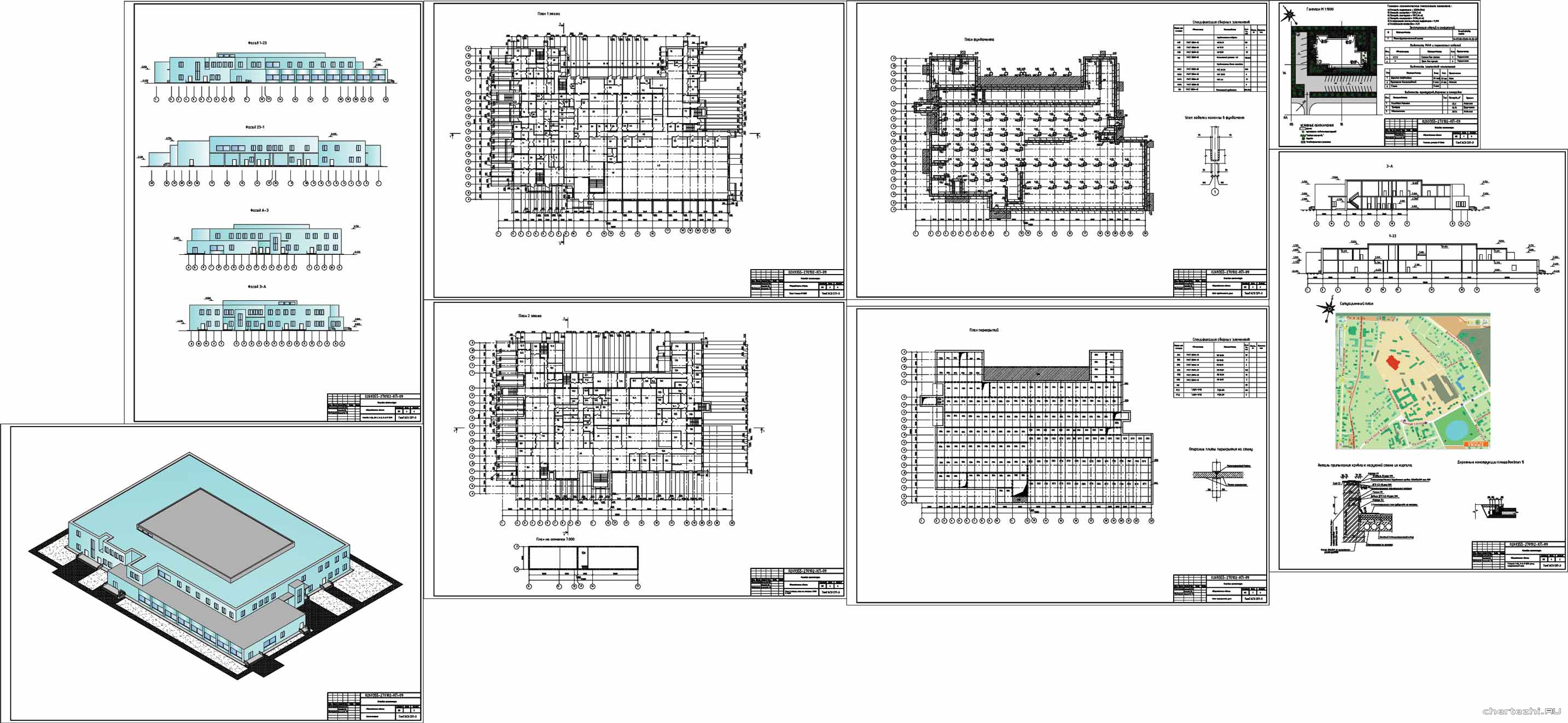

ТюмГАСУ / Двухэтажное общественное здание с эксплуатируемым подвалом. Культурно-спортивный центр рассчитан на 500 посетителей. Основной вход ведет в фойе-вестибюль, где располагается гардероб, касса и проход в раздевальные и к лестницам, ведущих на второй этаж. Так же на первом этаже располагается видео-бар и сауна. На втором этаже располагается кабинеты для посетителей культурно-спортивного центра: компьютерный класс, методический кабинет, галерея для зрителей, читальный зал и гостиные; зрительный зал, авансцена и эстрада. Так же на втором этаже есть помещения для персонала и служащих спортивного центра: костюмерная, склад декораций, киноаппаратная и комната киномеханика. В подвале располагаются помещения спец.назначения: венткамера; и помещения для посетителей: сан.узлы и ТИР.В данном здании запроектирован ленточный фундамент. 16 листов чертежи + ПЗ.
МПК / Высота здания-4.3 м. Высота этажа-3.5 м.Площадь здания-1806 м2. Запроектированное здание с каркасом. Плиты перекрытий сборные железобетонные, стены кирпичные с утеплителем. Жесткость здания обеспечивается за счет колонн и ригелей соединенных между собой. Получается жесткая рама и все конструкции работают совместно, включая наружные стены. Запроектированные фундаменты–ленточный фундамент под стены и стаканного типа под колонны. По конструктивному решению наружные стены представляют собой многослойную конструкцию. Стены из кирпича и утеплителя - пенопласт. 2 листа чертежи + ПЗ.
