Проект дымовой трубы

  /  Метка
Показать описание раздела

Для того, чтобы обеспечить качественный отвод дыма и сгоревших газов от котельных необходимо наличие правильно спроектированных дымовых труб. Поэтому, прежде, чем приступать к строительству, необходимо иметь на руках грамотно составленный проект дымовой трубы котельной.
Сегодня вы можете либо скачать в интернете типовой проект дымовой трубы, либо заказать его в проектной организации. В последнем случае вы получите так же всю проектную документацию, которая необходима для согласования проекта.
Какие бывают виды дымовых труб
Прежде, чем создавать дымовая труба проект, вам необходимо определиться с видом дымоотвода. Рассмотрим, какие виды дымоходов бывают на сегодняшний день:
1. Самонесущие, которые являются свободностоящими конструкциями мачтового типа.
2. Фермовые, опирающиеся на специально смонтированные каркасы.
3. Фасадные, которые фиксируются на стенах зданий с использованием специальных кронштейнов и хомутов.
4. Трубы на растяжках, которые удерживают конструкции.
Если вы хотите скачать типовой проект дымовая труба, то вам следует определиться, из какого материала будет сделана будущая конструкция. Она может быть изготовлена из стеклопластика, металла или бетона.
Расчет дымовой трубы
Проект кирпичной дымовой трубы предполагает проведение тщательных расчетов, которые должны учитывать экологическую безопасность окружающей местности. Высота таких труб должна минимум на пять метров превышать высоту близ стоящих строений, находящихся в радиусе 25 метров от котельной.
Также при создании проекта необходимо учесть метеообстановку в районе котельной, температуру горения используемого топлива и рельеф местности. К тому же, чем сильнее будет тяга в дымовом канале, тем более качественно будет сгорать топливо. Поэтому, если вы решили проект дымовой трубы скачать, то его обязательно нужно будет показать специалисту.

Сборник проектов собран в ручную для метки "Проект дымовой трубы".
Подборка не содержит всех проектов, не нашли по метке воспользуйтесь поиском по каталогу проектов.
Отфильтровать по группе:

Отметьте галочками нужную группу проектов для показу по назначению (КП - курсовой, ДП - дипломный, РП - рабочий проект), и нажмите "ок" по умолчанию показаны все группы.

КМ КМ (ТИ) Дымовая труба печи обжига ∅1200 Н=31,125 м РП КМ КМ (ТИ) Дымовая труба печи обжига ∅1200 Н=31,125 м | Год выпуска: 2011
Состав: 2 комплекта чертежей + чертежи марки ТИ (теплоизоляция)
Дата: 23.1.12 09:31 | Поместил: ola10001 | Размер: 1.48 MB | Скачали: 2 Платформа: AutoCad | Рб:
4
КС Дымовая труба 20 м РП КС Дымовая труба 20 м | Год выпуска: 2013
Место строительства - Республика Алтай. Сейсмичность площадки строительства - 8 баллов. Площадка застройки относится к территориям подтопляемым паводками (временное подтопление). / Состав: комплект + расчет в SCAD.
Дата: 9.8.17 07:40 | Поместил: Ctadion | Размер: 1.22 MB | Скачали: 12 Платформа: АutoCad | Рб:
1
КС Дымовая труба на растяжках 21 м РП КС Дымовая труба на растяжках 21 м | Год выпуска: 2010
Район строительства - IB. Ответственность здания - II уровень надежности. Сейсмичность района -6 баллов. Труба для отвода дымовых газов состоит из газоотводящего ствола и оттяжек с натяжными устройствами. Комплект полностью рабочий и может быть повторно использован в схожем климатическом районе и внутреннем температурно-влажностном режиме. / Состав: комплект.
Дата: 9.8.17 06:11 | Поместил: Ctadion | Размер: 1.07 MB | Скачали: 22 Платформа: AutoCad | Рб:
1
КР Фундамент блочно-модульной котельной и дымовой трубы РП КР Фундамент блочно-модульной котельной и дымовой трубы | Год выпуска: 2015
Рабочий проект / габаритные размеры котельной 10159х3875х3100 мм; / Состав: комплект чертежей 5 листов
Дата: 15.3.17 08:53 | Поместил: viktori22 | Размер: 504.48 KB | Скачали: 16 Платформа: AutoCad | Рб:
1
ППР кранами на монтаж дымовых труб ГТЭС РП ППР кранами на монтаж дымовых труб ГТЭС | Год выпуска: 2009
Данный ППРк разработан на монтаж дымовых труб ГТЭС на левобережной части Приобского месторождения. В графической части проекта монтаж дымовых труб представлен на примере одной дымовой трубы (ГТУ №1), монтаж дымовой трубы ГТУ №2 выполняется аналогично. Работы по укрупнительной сборке монтажных блоков и их монтажу вести параллельно на обеих дымовых трубах в порядке и в сроки предусмотренные в приложении 2 к данному ППРк («График монтажа газоходов и дымовых труб ГТУ на ГТЭС на левобережной части Приобского месторождения»).
Дата: 26.3.11 13:07 | Поместил: Аноним | Размер: 692.61 KB | Скачали: 4 Платформа: Компас | Рб:
1
Дипломный проект - Монтаж дымовой трубы в стесненных условиях ДП Дипломный проект - Монтаж дымовой трубы в стесненных условиях | Год выпуска: 2014
ИАТЭ / Кафедра механики и прочности конструкций АЭС / 6 листов чертежи: 2 листа - монтажный план / 1 лист - конструкция / 2 лист - такелаж / 1 лист - монтажная люлька.
Дата: 6.6.16 12:28 | Поместил: grape | Размер: 7.69 MB | Скачали: 2 Платформа: AutoCad | Рб:
3
КР Две дымовые трубы с опорной стойкой в металлическом каркасе РП КР Две дымовые трубы с опорной стойкой в металлическом каркасе | Год выпуска: 2014
Проект содержит чертежи 2-х дымовых труб и опорной трубы-стойки, расположенных на одном общем фундаменте в металлическом каркасе. Диаметр труб Ду1000мм и Ду800мм Н=20м. Приведены чертежи металлического каркаса, фундаментов, лестниц и площадок обслуживания, конструктивные узлы
Дата: 2.3.16 15:45 | Поместил: sokol262 | Размер: 1.32 MB | Скачали: 10 Платформа: AutoCad | Рб:
3
КМД Дымовая труба 12 м РП КМД Дымовая труба 12 м | Год выпуска: 2015
Конструкции металлические деталировка. Фермовая дымоходная труба. На 7 листах. Вес конструкции 6548 кг.
Дата: 8.11.15 13:44 | Поместил: sergei19761105 | Размер: 1.19 MB | Скачали: 11 Платформа: AutoCad | Рб:
3
КМД Труба дымовая h=6,88 м РП КМД Труба дымовая h=6,88 м
Чертежи с деталировкой, есть 3D виды деталей, есть спецификация, без общих данных.
Дата: 8.4.10 10:03 | Поместил: Аноним | Размер: 2.37 MB | Скачали: 4 Платформа: Компас | Рб:
1
КМ Стальная дымовая труба котельной 28 м в г. Сочи РП КМ Стальная дымовая труба котельной 28 м в г. Сочи | Год выпуска: 2014
Параметры трубы: - диаметр трубы: наружной оболочки - Ду2450 мм; газоотводящих стволов 3хДу900 мм; - высота 28 м; - нормативная ветровая нагрузка - 48 кг/м2; - температура отводимых газов - до +140° C; - вид топлива (основное/резервное) - газ/печное топливо. Дымовая труба запроектирована по принципу "труба в трубе" свободностоящей, цилиндрической по всей высоте. Внутри несущей трубы расположены три газоотводящих ствола. Наружная несущая оболочка с Двн.=2450 представляет собой тонкостенную несущую оболочку. Внутренние газоотводящие стволы запроектированы из листовой стали t8, свальцованной в трубы с Двн.=3х900 мм. Газоотводящие стволы и подводящие газоходы теплоизолируются. Толщина теплоизоляции 80 мм. / Состав: комплект чертежей.
Дата: 19.9.14 08:33 | Поместил: Аноним | Размер: 567.44 KB | Скачали: 24 Платформа: AutoCad | Рб:
2
КМ Фермы для крепления 3-х дымовых труб РП КМ Фермы для крепления 3-х дымовых труб | Год выпуска: 2014
В данном комплекте разработаны чертежи металлоконструкций 3-х гранной решетчатой башни для крепления 3-х дымовых труб.
Дата: 20.5.14 08:24 | Поместил: Аноним | Размер: 2.05 MB | Скачали: 36 Платформа: AutoCad | Рб:
1
КМ Двуствольная дымовая труба 25 м РП КМ Двуствольная дымовая труба 25 м | Год выпуска: 2013
Чертежи марки КМ. Самонесущая дымовая труба. Материал труб нержавеющая сталь марки 12Х18Н10Т, материал опор и узлов крепления - сталь С245 по ГОСТ27772-88.
Дата: 3.12.13 18:25 | Поместил: Аноним | Размер: 393.04 KB | Скачали: 51 Платформа: AutoCad | Рб:
2

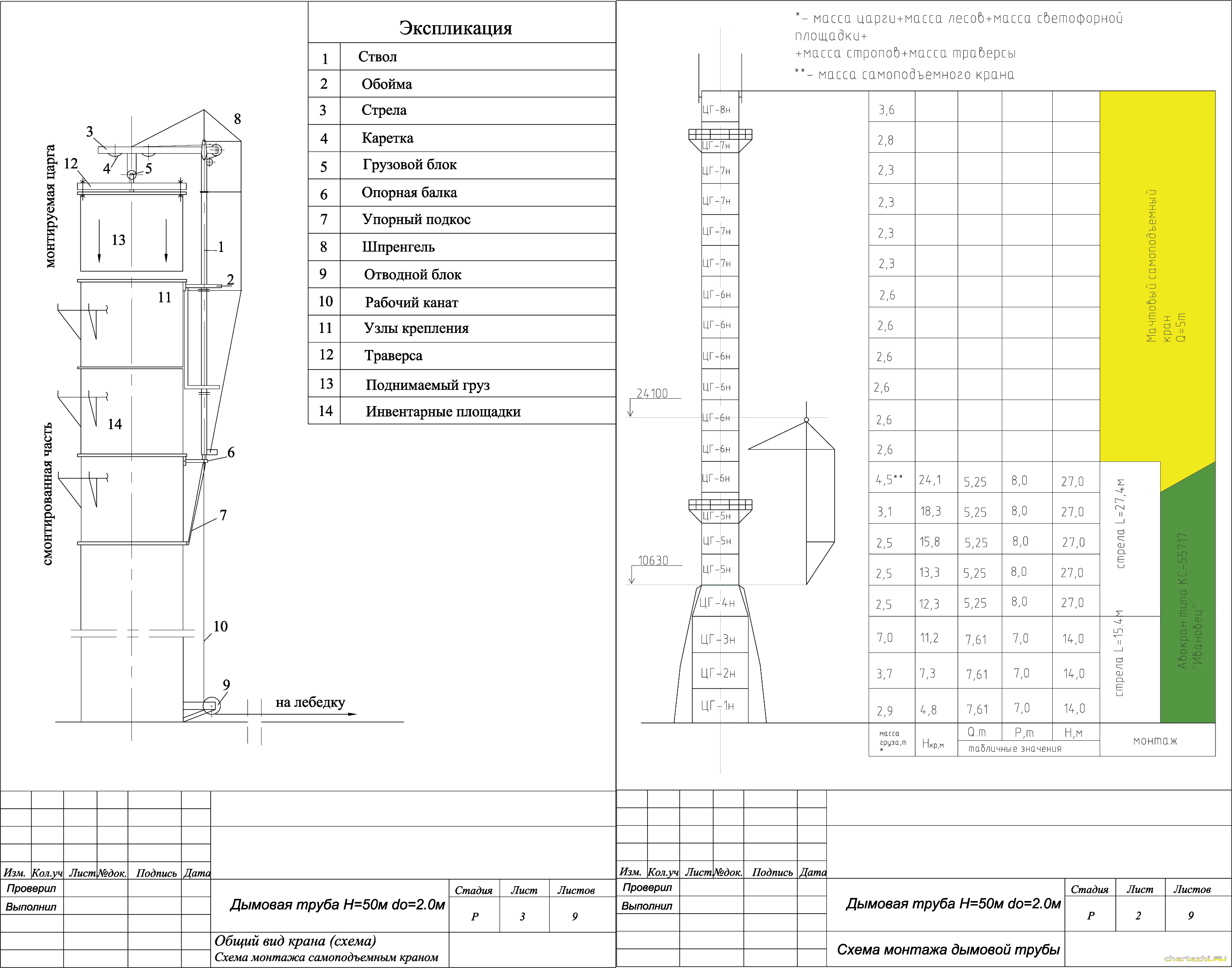

ППР Монтаж дымовой трубы Н=50 м РП ППР Монтаж дымовой трубы Н=50 м | Год выпуска: 2013
Настоящий проект разработан на возведение сборной металлической дымовой трубы Н=50, dо=2,0 м. Металлическая дымовая труба Н=50 м опирается на реконструируемый фундамент. Суть реконструкции фундамента заключается в усилении железобетонного ростверка. 12 листогв чертежи (генплан, строп, кронштейн, кран ОВ, схемы для КМД, лесов, строп, монтажа трубы, петель, траверс) + пз.
Дата: 1.12.13 07:06 | Поместил: Аноним | Размер: 620.49 KB | Скачали: 34 Платформа: AutoCad | Рб:
2
ДТ Дымовая труба к блочной котельной производительностью 25,6 т/ч РП ДТ Дымовая труба к блочной котельной производительностью 25,6 т/ч | Год выпуска: 2013
Дымовая труба из сендвич-газоходов трехствольная. Климатическая зона - IIB.
Дата: 14.6.13 09:05 | Поместил: Аноним | Размер: 6.73 MB | Скачали: 56 Платформа: AutoCad | Рб:
2
КЖ КМ Опора для дымовой трубы 10 м РП КЖ КМ Опора для дымовой трубы 10 м | Год выпуска: 2013
два комплекта, для автоматизированная газовой котельной.
Дата: 24.3.13 11:41 | Поместил: Аноним | Размер: 1.00 MB | Скачали: 64 Платформа: AutoCad | Рб:
3
ДТ Дымовая труба РП ДТ Дымовая труба | Год выпуска: 2013
Проектом предусматривается устройство монолитного ж/б фундамента для дымовых труб  суммарным весом 390,0 кг и отвод продуктов сгорания от каждого водогрейного котла «Riello» RTQ 400 с газовой горелкой. Максимальное потребление газа на одну горелку составляет 56,2 нм3/час. Котлы установлены в пристроенной котельной. Чертеж двух сборных дымовых труб на одной опоре. Набирается из утепленных секций производства ООО «Балтвент». Пояснительная записка с расчетами вредных выбросов.
Дата: 2.2.13 08:17 | Поместил: nik_dor | Размер: 1.70 MB | Скачали: 132 Платформа: AutoCad | Рб:
1
КМ Дымовая труба высотой 22 м водогрейной котельной 6,6 Мвт РП КМ Дымовая труба высотой 22 м водогрейной котельной 6,6 Мвт | Год выпуска: 2011
Чертежи дымовой трубы. 45 листов чертежи: Общий вид, деталировка, спецификации.
Дата: 21.5.11 21:27 | Поместил: pangolin | Размер: 1.02 MB | Скачали: 148 Платформа: AutoCad | Рб:
2
ЭМ Светоограждение дымовой трубы 60 м РП ЭМ Светоограждение дымовой трубы 60 м | Год выпуска: 2007
Светоограждение дымовой трубы котельной высотой 60 м с использованием фотореле и двойным резервом. / Состав: комплект чертежей + спецификации
Дата: 18.2.10 02:45 | Поместил: vital55ru | Размер: 1.77 MB | Скачали: 188 Платформа: AutoCad | Рб:
1
КМД Дымовая труба ∅1220 Н=25,3 м РП КМД Дымовая труба ∅1220 Н=25,3 м | Год выпуска: 2006
Для отвода дымовых газов от трех котлов типа НР17М котельной принята металлическая дымовая труба высотой Н=25,25 м (от уровня земли) с одним ярусом растяжек. Ствол представляет собой трубу наружным диаметром 1120 мм с толщиной стенки 8 мм. Вся конструкция разделена на три монтажных элемента из условия поставки труб (~11,7 м) и транспортирования на автотранспорте (полуприцеп ~12 м).
Дата: 2.6.09 05:39 | Поместил: Аноним | Размер: 1.50 MB | Скачали: 330 Платформа: AutoCad | Рб:
1
КР Усиление и ремонт дымовых труб котельной РП КР Усиление и ремонт дымовых труб котельной | Год выпуска: 2007
Проект предусматривает: -усиление и ремонт ствола трубы; -ремонт оттяжек; замену анкерных фундаментов оттяжек; -антикоррозионную защиту трубы и оттяжек.
Дата: 30.9.08 02:44 | Поместил: Аноним | Размер: 513.03 KB | Скачали: 231 Платформа: AutoCad | Рб:
1
