Курсовой проект «Цех по производству» выполняется на основании техзадания с соблюдением требований действующих норм и правил в сфере строительства промышленных зданий. Цех производства курсовой состоит из следующих разделов:
- исходные данные;
- генплан;
- технологическая часть;
- объемно-планировочные решения;
- конструктивные решения производственного корпуса/цеха;
- административно-бытовые помещения;
- теплотехнические расчеты стеновых ограждений и покрытий;
- расчет естественного освещения цеха;
- санитарно-техническое и инженерное оснащение;
- чертежи «цех по производству».
В исходных данных приводится наименование здания (по специфике производства), география строительства. При разработке генплана должно обеспечиваться рациональное размещение зданий и сооружений: соблюдение технологической поточности, противопожарных и санитарных требований, верная ориентация зданий по розе ветров.
В технологической части выполняется описание технологии производства, особенности, перечень необходимого оборудования. В разделе «объемно-планировочные решения» приводится обоснование планировки, определяется оптимальное количество этажей производственного корпуса, план эвакуации, решение фасада, материалы для отделки и т.д.
Компоновка цехов выполняется на основании принципов:
- прямоточность технологических операций;
- компактность;
- минимизация транспортных операций;
- совместимость техпроцессов, выполняемых на смежных участках;
- возможность последующей реконструкции, перепланировки;
В разделе «конструктивные решения» приводится принятая конструктивная схема здания с обоснованием выбора основных элементов и материалов, эскизы узлов соединения, решения по покрытиям, перекрытиям, ограждениям, освещению, сопровождающиеся эскизами в аксонометрии.
В инженерном разделе представлены расчеты по системам и коммуникациям: отопление, вентиляция, водоснабжение, канализация и т.д. В разделе «административно-бытовые помещения» рассчитывается численность работников, оборудования, площади, варианты планировки, схемы движения потоков.
Графическая часть содержит «производственный корпус» чертеж, планы этажей корпуса и цехов, административно-бытовых помещений, разрезы здания ( в т.ч. конструктивные), фасады, план фундаментов, кровли, полов, генплан. Цех производства курсовой можно условно бесплатно скачать на сайте Чертежи.РУ.
Сборник проектов собран в ручную для метки "Цеха и корпуса производства курсовые". Подборка не содержит всех проектов, не нашли по метке воспользуйтесь поиском по каталогу проектов.

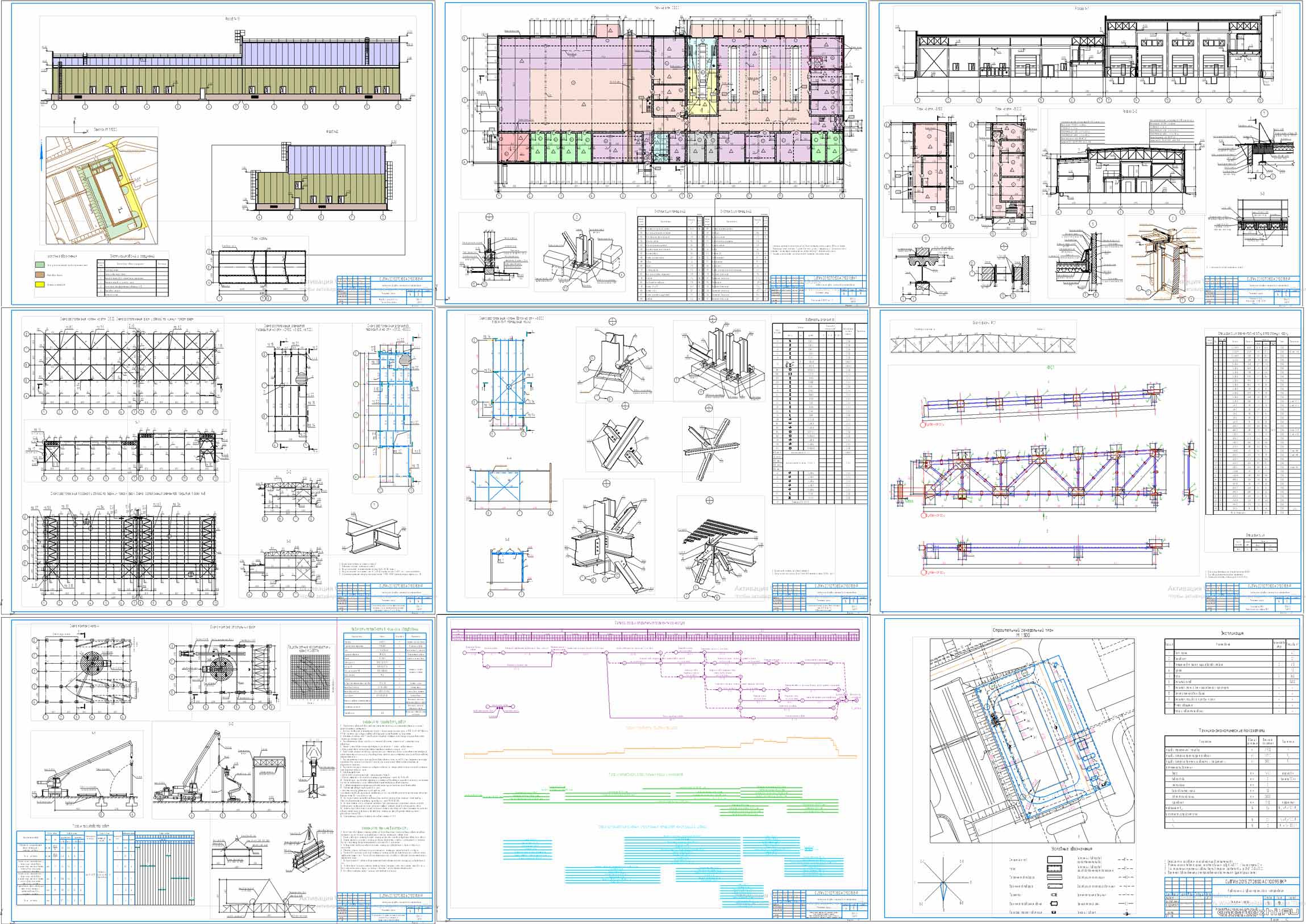

МГСУ / Кафедра ТОСП / Цех представляет собой одноэтажное, прямоугольное в плане здание. Высота до низа стропильных конструкций 15,6 м. В здании предусмотрено 3 температурных блока. Шаг колонн продольных рядов составляет 6 м. Основой каркаса одноэтажного промышленного здания являются поперечные рамы и связывающие их продольные элементы. Поперечная рама каркаса включает в себя стойки (колонны), жестко заделанные в фундаменты, и ригели (фермы), опертые шарнирно на стойки каркаса. Фундаменты: под колонны - монолитные железобетонные. Стены наружные: трехслойные «сэндвич» панели; Толщина стальной облицовки: 0,7 мм; утеплитель – пенополистирол. Крепятся к колоннам по контуру здания / 10 листов чертежиА1 (3 листа архитектура - фасад, генплан, план здания, разрез, основные узлы / 3 листа расчетной части - отправочные марки фермы и колонны, схемы связей и поперечный разрез / 4 листа ТОСП - ТК на монтаж металлокаркаса, объектный стройгенплан, календарный план и сетевой график) + ПЗ.
ННГАСУ / Кафедра ПСМ / Здание инструментально-штампового цеха / 2 чертежа (В 1: Разрез 1-1 М1:200, план АБК на отм. 3,000 (М1:100), разрез 2-2 М1:200, , план АБК на отм. 0,000 (М1:100) / Во 2: План на отм. 0,000 М1:400, Генплан М1:200, Фасад М1:200, узлы 1,2 М1:20) + GP
ЕКТС / Специальность "Строительство и эксплуатация зданий и сооружений" / по дисциплине: «Архитектура гражданских и промышленных зданий» / Состав: 2 листа чертежи + ПЗ
СФУ / Каркас здания может быть металлическим, железобетонным или смешанным (в том случае, если колонны железобетонные, а фермы металлические). Запроектируем смешанный каркас. Колонны выбираем железобетонные (т.к. высота здания 8.4 и 12 м. Что меньше 16.8 м. ), а фермы - металлические, т.к. пролет равен 36 метрам. / Состав: 2 листа чертежи + ПЗ + расчеты
МТИ / Факультет Техники и современных технологий / Кафедра Строительства / по дисциплине «Архитектура гражданских и промышленных зданий» / Состав: 5 листов чертежи + ПЗ
ИРНИТУ / Формовочный цех завода железобетонных изделий и конструкций представляет из себя прямоугольное, одноэтажное, каркасное, двупролётное здание размером в осях 42х102 м. / Состав: 11 листов чертежи + ПЗ
МТИ "ВТУ" / Факультет: Техники и современных технологий / Кафедра: Строительства/ Одноэтажное промышленное здание из крупноразмерных элементов / Состав: 4 листа чертежи + ПЗ.
СибГИУ / Кафедра архитектуры и строительных материалов / Чертежи 3 листа. Пояснительная записка 19 с. / Здание одноэтажное три пролета по 18 м, один пролет 30 м взаимно перпендикулярный. Размеры в плане 126x54м.
СибГИУ / Специальность ПГС / Кафедра архитектуры / Дисциплина "Архитектура промышленных зданий". / Здание одноэтажное двухпролетное - 24 и 30 м, с высотой 8,4м. Состав проекта: 4 листа А1 + ПЗ 23 с.
СибГИУ / Кафедра архитектуры / Дисциплина "Архитектура промышленных зданий". 2 листа А1 + ПЗ 17 с. / Цех формовки представляет собой одноэтажное двухпролётное здание прямоугольной формы в плане с размерами 72×36,5 м. По объёмно-планировочному решению здание представляет собой схему пролётного типа с двумя параллельными пролётами по 18 м. Шаг колонн по наружным и внутренним осям — 6 м. В первом пролёте высота от чистого пола до низа несущих стропильных конструкций равна 12,0 м, во втором — 13,2 м.
