Чертеж токарного резца детально изображает конфигурацию режущего инструмента. При этом указываются все углы, длина поверхностей, параметры кромок, необходимые сечения. Чертеж инструмента может послужить для:
- изготовления нестандартного резца с определенными техническими характеристиками;
- производства стандартного типа резца;
- изучения методов, технологий и системы расчетов, необходимых, чтобы сконструировать современный токарный инструмент.
Когда создается резец, чертеж дополняется разнообразными спецификациями, сопровождается пояснениями, исходя из предназначения детали.
Документы содержат детальную информацию об особенностях конкретного типа резца, показывая:
- значения углов рабочих поверхностей;
- направление режущей кромки;
- сечение стержней;
- способ изготовления;
- материал, который используется для производства инструмента;
- способ крепления по отношению к детали, которая будет обрабатываться;
- вид обработки детали.
Если необходимо изобразить проходной резец, чертеж основывается на данных по материалу заготовок, с которыми он будет обрабатывать. От этого зависит его сечение, режущие углы, способы установки на станочном оборудовании. Зачастую чертежи и расчеты содержат 3D модели инструмента, дающие возможность увидеть резец под разным углом зрения. Это позволяет подробно рассмотреть:
- передние и задние поверхности;
- режущие кромки;
- параметры основания (державки);
- контуры головки;
- расположение оси головки, определяющие ее конструкцию.
Когда изучается резец, чертеж в «Компасе» помогает освоить материалы по инструментальной технике и технологии. Как правило, проектная документация по резцам идет в комплекте с рядом других инструментов, производимых для металлообрабатывающей промышленности. Например, вместе с резцами в проектах часто встречаются протяжки и фрезы. В общем, в подобную документацию входят:
- графика с профилем резца;
- чертеж фрезы и протяжки;
- чертеж резца и державки;
- шаблоны;
- спецификации;
- пояснительная записка. Чертеж резца скачать можно, не затратив много времени, в программе «Компас». Это позволяет эффективно и быстро изучить технологию изготовления режущих инструментов.
Сборник проектов собран в ручную для метки "Резец чертеж в Компас". Подборка не содержит всех проектов, не нашли по метке воспользуйтесь поиском по каталогу проектов.
КФ МГТУ. Проект по дисциплине: "Технология машиностроения". Вал горизонтальный ступенчатый предназначен для передачи крутящего момента от двигателя к исполнительному органу. Для этого предусмотрено наличие зубчатого венца и шлицевых пазов. Обработка переходных поверхностей более сложная, поэтому предусмотрены канавки. Длина вала превышает 12-кратного среднего диаметра, следовательно вал нежесткий. Вал изготовлен из стали 40Х и является ответственной деталью. В процессе работы поверхность вала сильно нагружается, поэтому зубчатый венец азотируют. 17 листов чертежи (вал, заготовка, фреза, резец, тиски, пробка, скоба и 10 листов чертежи схем операционной наладки) + ПЗ.

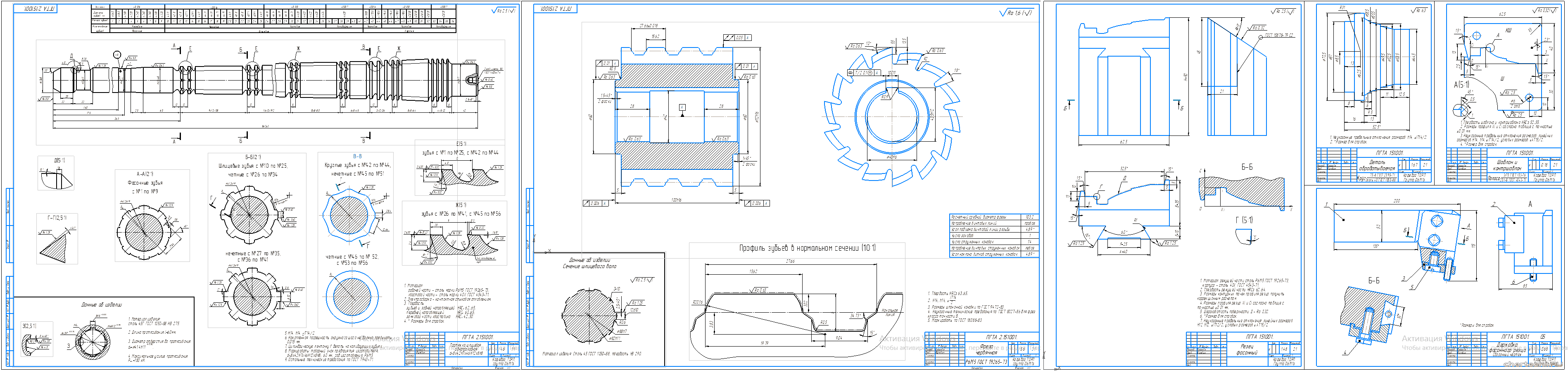

ПензГТУ / Кафедра ТОРП / Расчет трех режущих инструментов и чертежи к ним. Подробный расчет и чертежи трех режущих инструментов. / Состав: резец - 4 листа, протяжка - 1 лист, фреза - 1 лист
Сф Сам ГТУ / по режущему инструменту / Первую часть курсовой работы занимает инструмент общего пользования – резец токарный проходной с механическим креплением режущей пластины. В настоящее время разработаны и широко используются в машиностроении резцы с механическим креплением трех-, четырех- и шестигранных твердосплавных пластин, предназначенных для обработки деталей из стали и чугуна. Вторую часть курсовой работы занимает призматический фасонный резец. Здесь предстоит спрофилировать призматический фасонный резец по заданной детали. Профилирование – это процесс создания режущего инструмента для обработки какой-то детали по ее профилю. / 5 листов чертежи (Фасонный призматический резец, Резец в сборе, Сканирование, Головка резца, Токарный сборный проходной резец) + ПЗ.
