Преимущества металлических конструкций по сравнению с бетонными:
- легкость;
- технологичность изготовления;
- простота доставки;
- простота установки;
- изготовление сложных конструкций. Проект здания из металлоконструкций разрабатывается для строительства каркасов промышленных объектов и конструкций: цехов, складов.
Ажурные металлические элементы незаменимы при возведении коммерческих и развлекательных сооружений: рынков, стадионов, торговых комплексов. Проект металлических конструкций включает следующие работы:
1. Расчет нагрузок, которые действуют на элементы конструкций.
2. Расчет сечений и других характеристик профилей.
3. Проектирование схемы каркаса.
4. Подбор элементов согласно расчетам. При проектировании применяются стандартные профили: уголки, швеллеры, трубы и другие.
5. Разработка чертежей проектируемого объекта.
6. Разработка спецификаций и ведомостей.
Проекты металлоконструкций выполняются для каждого этапа существования объекта. На этапе возведения прорабатываются варианты работы в период незавершенного строительства, с дополнительными нагрузками при монтаже, и прочностью, которая отличается от проектной. Основной этап – период эксплуатации с расчетными нагрузками и требованиями, которые учитываются в проекте. Для безопасного демонтажа, после окончания срока службы, разрабатывается отдельный проект.
Конструкции из металла применяют при возведении зданий и при изготовлении конструкций из листового материала, которые используются для хранения и транспортировки. Конструкции несложные, универсальные, поэтому можно применять существующие проекты металлоконструкций.
Скачать и переработать эти материалы для использования в конкретных условиях быстрее, чем разрабатывать новый проект. Типовые проекты металлоконструкций можно использовать аналогичным образом, потому что унификация конструкций из металла высокая. Это позволяет неоднократно использовать проекты с привязкой к существующим условиям.
Чтобы выбрать проект, который лучше подходит, найдите примеры проекта металлоконструкций и проведите сравнение (учитывая регион строительства, так как одной из важных характеристик является регион строительства). Главными критериями являются условия долговечности и прочности конструкции или сооружения. Выбирается проект, который обусловлен экономической целесообразностью, с меньшими расходами и менее трудоемкий в технологическом плане.
На нашем сайте найдете проекты металлоконструкций (условно бесплатно, см. правила сайта), с необходимыми чертежами, расчетами, ведомостями используемых элементов. Проекты содержат указания по защите от коррозии, огня и вандализма.

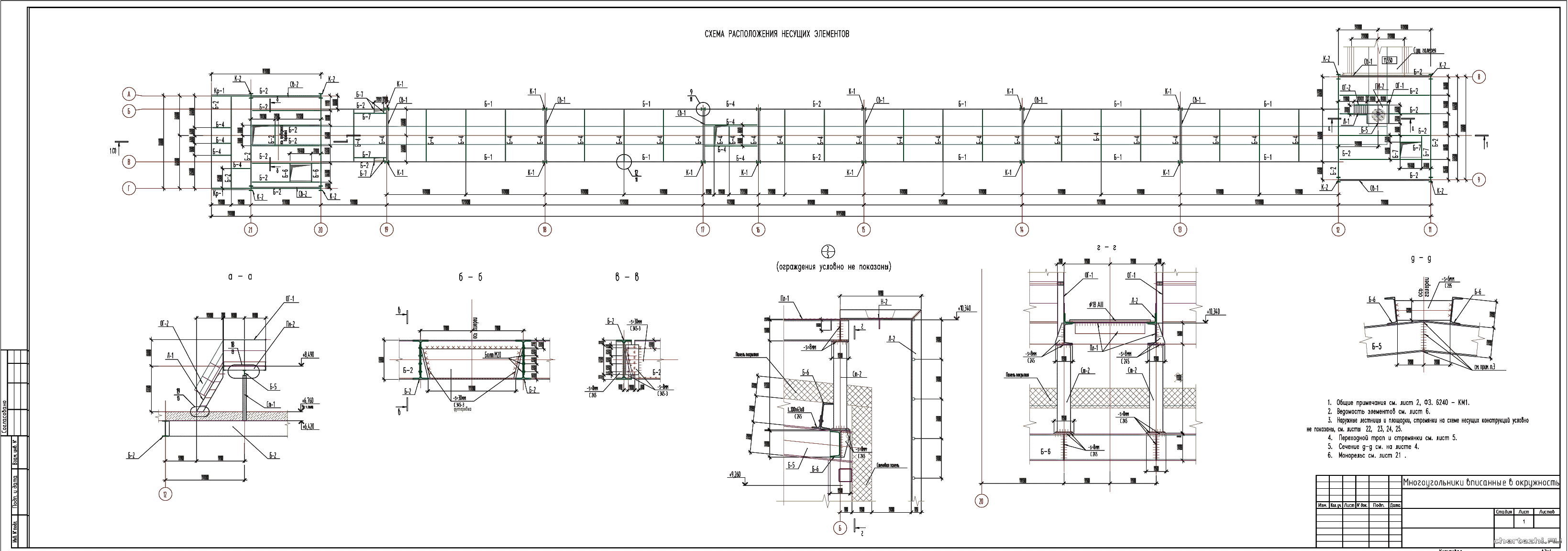

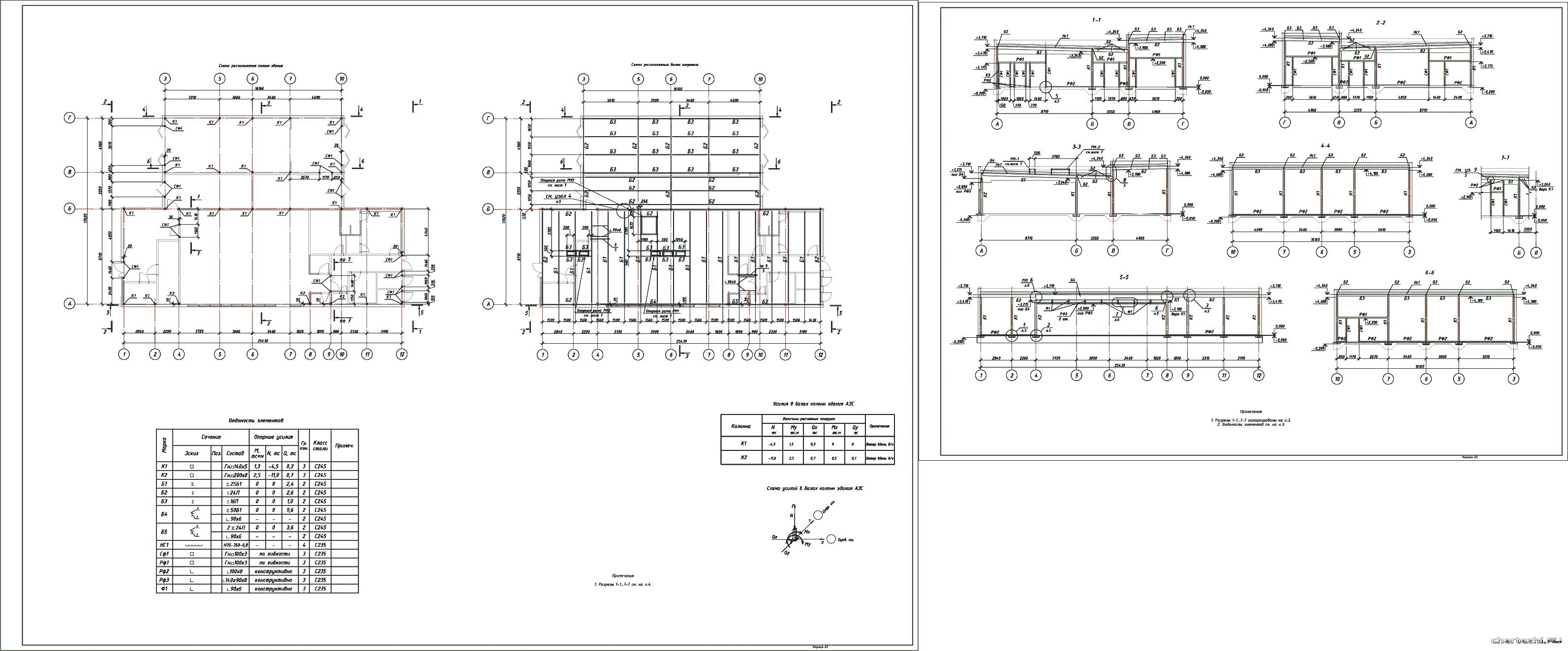

Сборник проектов собран в ручную для метки "Проекты металлоконструкций". Подборка не содержит всех проектов, не нашли по метке воспользуйтесь поиском по каталогу проектов.
Проектируемое здание - одноэтажное, отапливаемое, прямоугольное в плане, с двускатной кровлей, без чердака, без подвала, с габаритными размерами в осях 24,0х42,0 м. Максимальная высота каркаса здания 6,38 м (до конька) . Конструктивная система здания - каркасная. Конструкция каркаса - рамно-связевая. В поперечном направлении жесткость и устойчивость каркаса обеспечивается жестким соединением стропильных балок с колоннами. В продольном направлении устойчивость и жесткость каркаса обеспечивается вертикальными связями между колоннами и горизонтальными связями в уровне верхнего пояса стропильных балок. Колонны здания прокатные, двутаврового сечения - 30Ш1 по СТО АСМ 20-93.
Наблюдательная вышка выполняется из металлоконструкций. Высота до уровня пола площадки наблюдения - 10м, размеры площадки в плане -1,5х1,5м. Размеры вышки в плане 3х3м. Каркас вышки выполняется из металлических профилей – уголков и швеллеров, и представляет собой стержневую конструкцию квадратного профиля, состоящую из 4-х ферм, образующих ее грани.
Каркас- Конструкции металлические, размеры 33 х 12 м. Марки сталей для изготовления конструкций приведены в технической спецификации металла, ведомости элементов и на рабочих чертежах. Расчет металлоконструкций выполнен с учетом коэффициента надежности по назначению f = 0,95.
Рабочие чертежи разработаны для следующих природно-климатических условий: - климатический подрайон строительства - I В; -расчетная температура наружного воздуха наиболее холодных суток, обеспеченностью 0,98 - минус 41° C; -расчетный вес снегового покрова на 1 м² горизонтальной поверхности земли для V снегового района - 3,20 кПа; -нормативное ветровое давление для II ветрового района - 0,30 кПа; -нормативная глубина промерзания грунта - 1,80 м. Площадь застройки - 1425,04 м². Строительный объем - 10131 м³.
Крановая эстакада ремонтной станции двух пролётная. Длина пролета 10,5 м. Высота до низа стропильной балки 8,6 м. Несущим каркасом являются поперечные рамы, состоящие из колонн, распорок и стропильных балок. Шаг поперечных рам - 6м. Эстакада оборудована мостовым электрическим однобалочным краном грузоподъемностью 5т, Пролет крана 9,675 м. Отметка головки кронового рельса +7,585 м. Полный комплект чертежей КМ + монтажная схема КМД.
Завод по производству бетона из ячеистого бетона. Проект выполнен в соответствии с СНиП "Стальные конструкции. ll-23-81(1990) Нормы проектирования", СНиП2.01.07-85 "Нагрузки и воздействия. Нормы проектирования".
Каркас здания - полный с жестким операнием балок покрытия на колонны. Устойчивость каркаса здания обеспечивается защемлением основных колонн в фундаментах и жесткостью диска покрытия. Колонны из двутавровых профилей, балки из прокатных профилей. Кровля - стальной профилированный настил. Шаг колонн по оси Х 5м по оси Y 6м и 3м. 1 этаж. Здание построено по данному проекту.
высота - до верха балок покрытия: +7.970. Условия эксплуатации здания : - здание отапливаемое; - ограждающие конструкции покрытия - рулонная кровля по профлисту покрытия; - ограждющие конструкции стен - трехслойные стеновые панели типа сэндвич; - система водоотвода с кровли - внутренняя организованная. Конструктивная схема здания - каркасная, состоящая из плоских рам, объединенных в объемную конструкцию.
Конструктивные решения: 1. Каркас здания - полный с шарнирным опиранием балок покрытия на колонны. / 2. Устойчивость каркаса здания обеспечивается защемлением основных колонн в фундаментах и жесткостью диска покрытия. / 3. Колонны из гнутосварных профилей, балки из прокатных профилей. 4. / Стеновые ограждения: вертикальные панели типа "Сэндвич". / 5. Кровля - стальной профилированный настил.
В настоящем томе представлены рабочие чертежи (марки КМ) металлоконструкций башни Н=40м, предназначенной для установки антенн радиорелейной и подвижной связи. Опора рассчитана под установку шести панельных антенн с фазовым центром раскрыва на отм. +40,0 м и двух параболической антенны диаметром 1,2 м с центром раскрыва на отм. +40,0 м.
