Коротко о файле:Р / Басейн для фітнес-клубу в торгово-офісному центрі. / Склад: комплект креслень + специфікація.
Басейн знаходиться на відмітці + 0,000. Технологічне обладнання для басейна передбачено фільтрувальне, знезаражуюче та нагрівальне. Басейн скимерного типу.
Басейн для плавання розміром 25х6м. із змінною глибиною 1,2 -1,6м. Площа дзеркала води - 150м2. Об'єм води у басейні - 210м3. Температура води у басейні - 26 градусів.
Максимально можлива кількість плаваючих разом - 27 чоловік.
Басейн має стандартні драбини з нержавіючої сталі по дві с кожної сторони.
Басейн має сходинки безпеки по двом повздовжнім сторонам басейна на глибині 1,2м.
Фільтрація води у басейні на протязі 16 годин на добу. За 16 годин здійснюється чотирьох разовий водообмін води у басейні.
Проектом прийнято три фільтри Д=0,9м. Сумарна площа фільтрації становить 1,9м3.
Проектом прийнято три циркуляційних насоса Maxi Delfino 30 Q=29м3/год. Н=11м. Р=2.25кВт. 380В. - два робочі, один резервний. У режимі фільтрації два насоса працюють на три фільтри. Швидкість фільтрації становить 30м/год. (20 - 30м/год. для суспільних басейнів.) Фільтри промиваються за показниками манометрів по черзі.
У режимі промивання фільтру один насос працює на один фільтр. Швидкість промивання фільтра становить - 50м/год. (50 - 60м/год.). Один насос Maxi Delfino 30 резервний.
Знезараження води потрійне: хлоруванням, озонуванням та ультрафіолетовим опроміненням у автоматичному режимі. Озонаторне обладнання комплектне фірми Dinotec Німеччина.

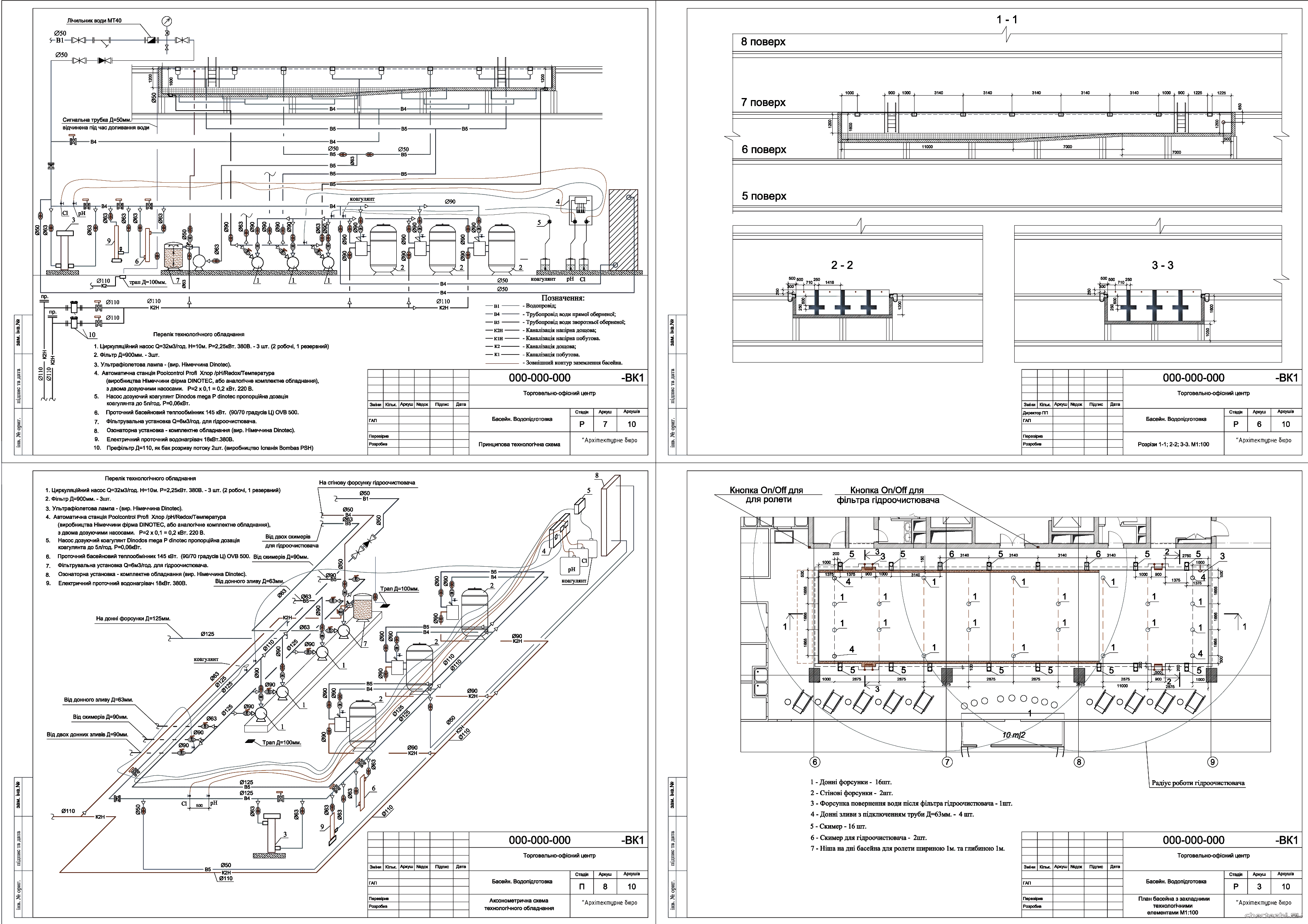

Відомість робочих креслень
Загальні дані
План басейна з технологічними елементами М1:100
План басейнів з закладними технологічними елементами М1:100
План 6-го поверху. Приміщення під басейном та насосно-фільтрувальне М1:100
План 6-го поверху. Приміщення насосно-фільтрувальне М1:50
Розрізи 1-1; 2-2; 3-3 М1:100
Принципова технологічна схема.
Аксонометрична схема технологічного обладнання.
Схема розподільчих трубопроводів В4; В5
Водомірний вузол
