Коротко о файле:Р / Настоящим разделом проекта предусматривается техническое переоснащение районной канализационной насосной станции. / Состав: комплект чертежей + спецификация.
Основные показатели:
Количество насосных агрегатов - 2 шт.
Производительность насосных агрегатов NN1-2 - 50,2 м3/час
Напор насосных агрегатов NN1-2 - 16 м.
В состав технического переоснащения входит:
- Замена существующих насосных агрегатов марок 2,5НФ-2 шт. на погружные канализационные насосные агрегаты вертикальной стационарной сухой установки с фланцевым соединением к напорному и всасывающему патрубкам типа NT 3153.181 НТ фирмы FLYGT. Устанавливаемые насосы оборудованы полуоткрытым самоочищающимся рабочим колесом, выдерживают до 30 пусков
- Замена существующих задвижек с механическим приводом на электрофицированные задвижки на нагнететельных трубопроводах насосов К1.1-К1.2 и механических задвижек на всасывающих трубопроводах и замена части трубопроводов обвязки диаметром 100-150 мм.
- Установка обратных клапанов на нагнетательных трубопроводах насосов диаметром 100мм. В качестве обратных клапанов приняты клапаны обратные шаровые фланцевые на Ру=10 кгс/см2 фирмы Danfoss тип 408 диаметром 100 мм.
-Установка датчиков электромагнитных расходомеров на напорных коллекторах в помещении канализационной насосной станции.
-Установка ультразвукового уровнемера OPTISOUND 3020C фирмы KROHNE, погружных уровнемеров, сигнализаторов уровня.

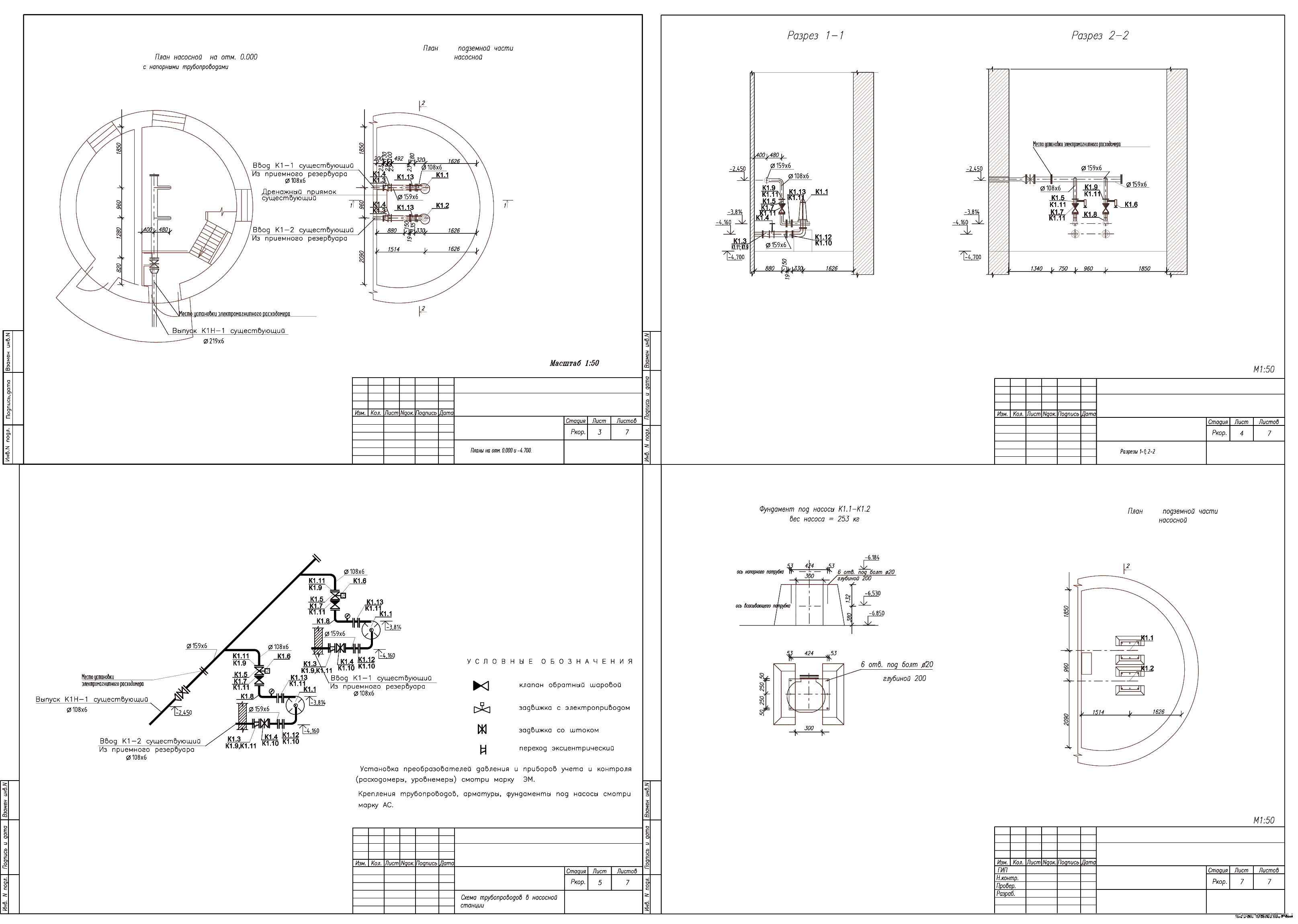

Ведомость рабочих чертежей
Общие данные
Планы на отм. 0.000 и -4.700
Разрезы 1-1; 2-2
Схема трубопроводов в насосной станции
Спецификация оборудования насосной станции
Задание на фундамены под насосы
