Коротко о файле:Р / Автоматизация топочной с двумя котлами Vitodens. / Состав: комплект чертежей + спецификация.
Разделом предусматривается работа топочной без постоянного обслуживающего персонала.
Розділом передбачається:
- автоматизация котлов;
- автоматизация отпуска тепла потребителям;
- контроль довзрывоопасных концентраций горючего газа и микроконцентраций угарного газа в помещении топочной.
В качестве водогрейного котла разделом ТМ предусматривается использование котла
Vitodens 200-W фирмы Viessmann. Для автоматизации котлов используется контроллер котлового блока Vitotronic 100 НС1 и контроллер каскада котлов Vitotronic 300-К MW2 фирмы Viessmann.
В качестве горелок для котлов используются газовые модулируемые горелки MatriX.
Ведомость рабочих чертежей
Общие данные

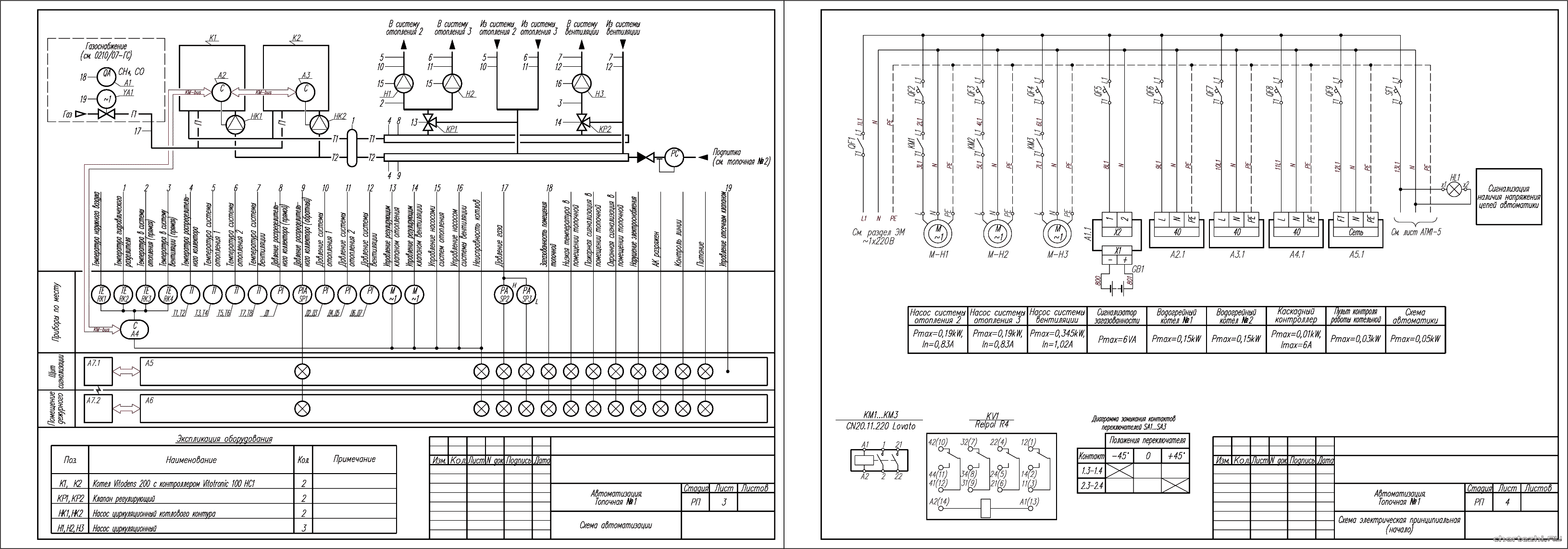

Схема автоматизации
Схема электрическая принципиальная
Схема соединений внешних проводок
Щит автоматики ЩА. Пульт контроля "Сигнал-1ДВ". Схема подключения внешних проводок
План топочной №1 с размещением оборудования и внешних проводок
