Коротко о файле:Котельня, основное здание. Котлы на универсальный и на тв. топливе. Основное здание водоснабжение и канализация.
В котельнi встановлюються два котла: унiверсальний - на газоподiбному паливi, з пальником типу CUENOD C.30 GX107, мазут або тверде паливо, другий твердопаливний. Обидва котла типу КОЛВI Eurotherm 100DS i A100DS.
Витрата газу на котел: - номiнальна - 17,4 нм /год.
Пiдcднувальний тиск газу - 15-19мбар (150-190 мм в.ст.)
Для покриття потреб тепла передбачаcться установка 2х котлiв КОЛВI-Eurotherm100DS i A100DS Характеристика котлiв:
-потужнiсть 0,099 i 0,150 МВт
-максимальна температура води 90 °C
-мiнiмальна температура на входi в котел 60 °C
-максимальний робочий тиск 0,4 МПа
-водяний об"cм (Eurotherm100DS i A100DS) 0,460/0,220 м3
-мiнiмальна температура вихiдних газiв 220-240 °C
-коефiцiiнт корисноi дii (газ i тв.паливо) 92% i 87%
-паливо - газ i тверде паливо
Для захисту котлiв передбачено на кожному котлоагрегатi:
-запобiжний клапан Рр=0,25МПа(2,5кг/см )
-датчик тяги
Пiд котельну використовусться iснуюче реконструйоване примiщення котелнi
Кожен котел працюс на сдину димову трубу ∅325.
Котельня частково автоматизована.
За контролем стану котельнi передбачений обслуговуючий персонал якiй знаходиться в операторнiй. При появi загазованостi спрацьовуc клапан-вiдсiкач на газопроводi i перекриваc подачу газу.

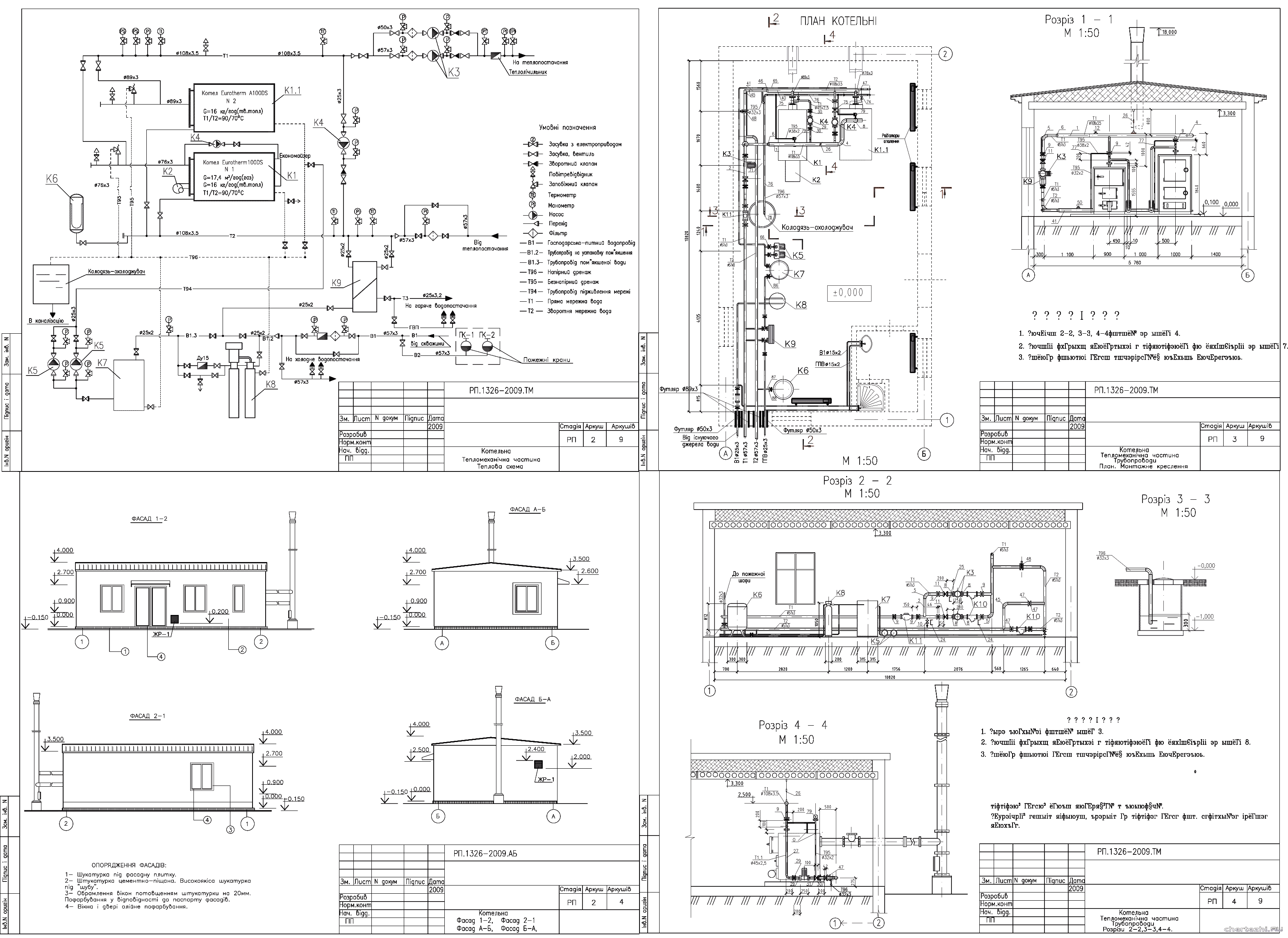

Відомість робочих креслень
Загальні дані
Теплова схема
Трубопроводи. План. Монтажне креслення.
Трубопроводи. Розрiзи 1-1,5-5.
Газоходи
Газоходи. Вузли.
Специфiкацiя обладнання..
Специфiкацiя трубопроводiв.
Вiдомiсть теплоiзоляцiйних конструкцiй.
