Дипломний проект - 9-ти поверховий житловий будинок 26,4 х 12,9 м в м. Києві

ЗМІСТ
1. Архітектуро-планувальні рішення
2.Будівельні конструкції
3.Основи і фундаменти
4.Технологія і організація
5.Охорона праці
6.Спец частина
7.Економіка будівництва
8.Список літератури

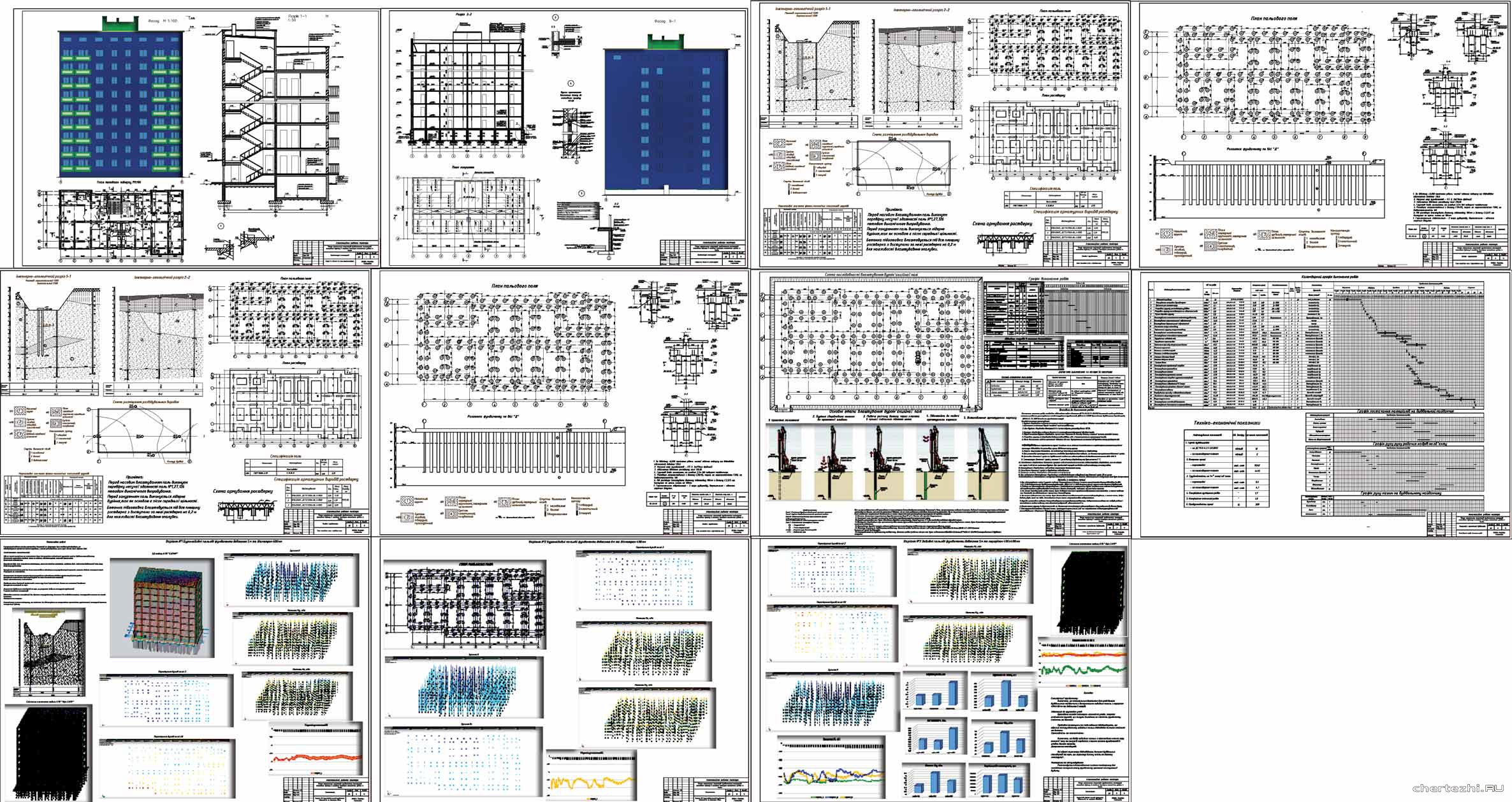

Креслення проекту:
1. Розріз 1-1, Фасад 1-9, план першого поверху
2. Розріз 2-2, Фасад 9-1, план покрівлі
3. Армування перекриття Пм-1. Схема розташування верхньої арматури вздовж цифрових осей (в PDF)
4. Пілон монолітний Плм-2-6. Пілон монолітний Плм-2-5
5. План пальового поля з забивних паль
6. План пальового поля з буронабивних паль
7. Схема послідовності влаштування буроін'єкційної палі
8. Календарний графік виконання робіт
9. Варіант №1 Буронабивні пальові фундаменти довжиною 5м та діаметром 600мм
10. Варіант №2 Буронабивні пальові фундаменти довжиною 8м та діаметром 400мм
11. Варіант №3 Забивні пальові фундаменти довжиною 5м та перерізом 400х400мм

Головний об'єм будівлі має прямокутну форму в плані з розмірами в осях 12,9 м х 26,4 м. Загальна висота будинку від відмітки підлоги першого поверху до підвісної стелі другого поверху становить 2,65 м. На виділеній ділянці розташований дев'ятиповерховий будинок з офісними приміщеннями і паркінгом. Ступінь відповідальності будівлі - 1, а ступінь вогнетривкості - 1. План типового поверху включає тридцять шість квартир покращеного планування: дві двокімнатні та дві трикімнатні. Усі житлові поверхи з'єднані двома сходовими клітками з ліфтами.
Несучі елементи – підтримуючі залізобетонні пілони та плити.
Фундамент – забезпечений системою свай.
Колони – виконані у формі монолітних стовпів з різними перерізами: 1200х300, 900х300, 1500х300, 1800х300.
Зовнішні стіни – представлені фахверковими конструкціями з газобетонних блоків і утеплювача.
Внутрішні стіни – фахверкові, складені з газобетонних блоків.
Перегородки – виготовлені з гіпсокартону та пластикових матеріалів.
Перекриття – монолітні плити товщиною 200 мм.
Покриття – різноманітне: плоске, профільована сталь, з ухилом 5%.
Підлоги – в офісних приміщеннях використовують паркет і ламінат, в санітарних вузлах – керамічна плитка.
Сходи – металобетонні збірні конструкції.
Двері – вхідні двостулкові скляні, міжкімнатні – алюмінієві, глухі.
Вікна – виготовлені з металопластика і оснащені двокамерними склопакетами.
Вітражі – алюмінієві, заповнені двокамерним склопакетом.

Дипломний проект передбачає розробку моделі залізобетонної монолітної плити перекриття типового поверху та визначення та визначення її головних технічних характеристик: деформації від навантажень.
Збір навантажень на монолітну плиту перекриття виконуємо згідно державним будівельним нормам, після чого розрахунок конструкції проводимо у програмі «Lira-SAPR».
Для виготовлення даної будівельної конструкції застосовується важкий бетон класу С20/25. Для армування — робоча арматура класу А500С, поперечна — А500С. Товщину плити прийнято 150 мм

В розділі виконувався розрахунок пальових фундаментів

ТЕХНОЛОГІЧНА КАРТА НА ВЛАШТУВАННЯ БУРОІНЄКЦІЙНИХ ПАЛЬ
Ширина котлованів і траншей на дні визначається з урахуванням розмірів конструкції, гідроізоляції, опалубки і кріплення, з додаванням 0,2 м.
Для розробки ґрунту враховано об'єм та використано екскаватор марки ЭО-4121А з ковшем об'ємом 0,65 м3. Оптимальним вважається розміщення 8-12 ковшів екскаватора в кузові автосамоскида, яка має бути МАЗ-503А з вантажопідйомністю 7 тонн.
