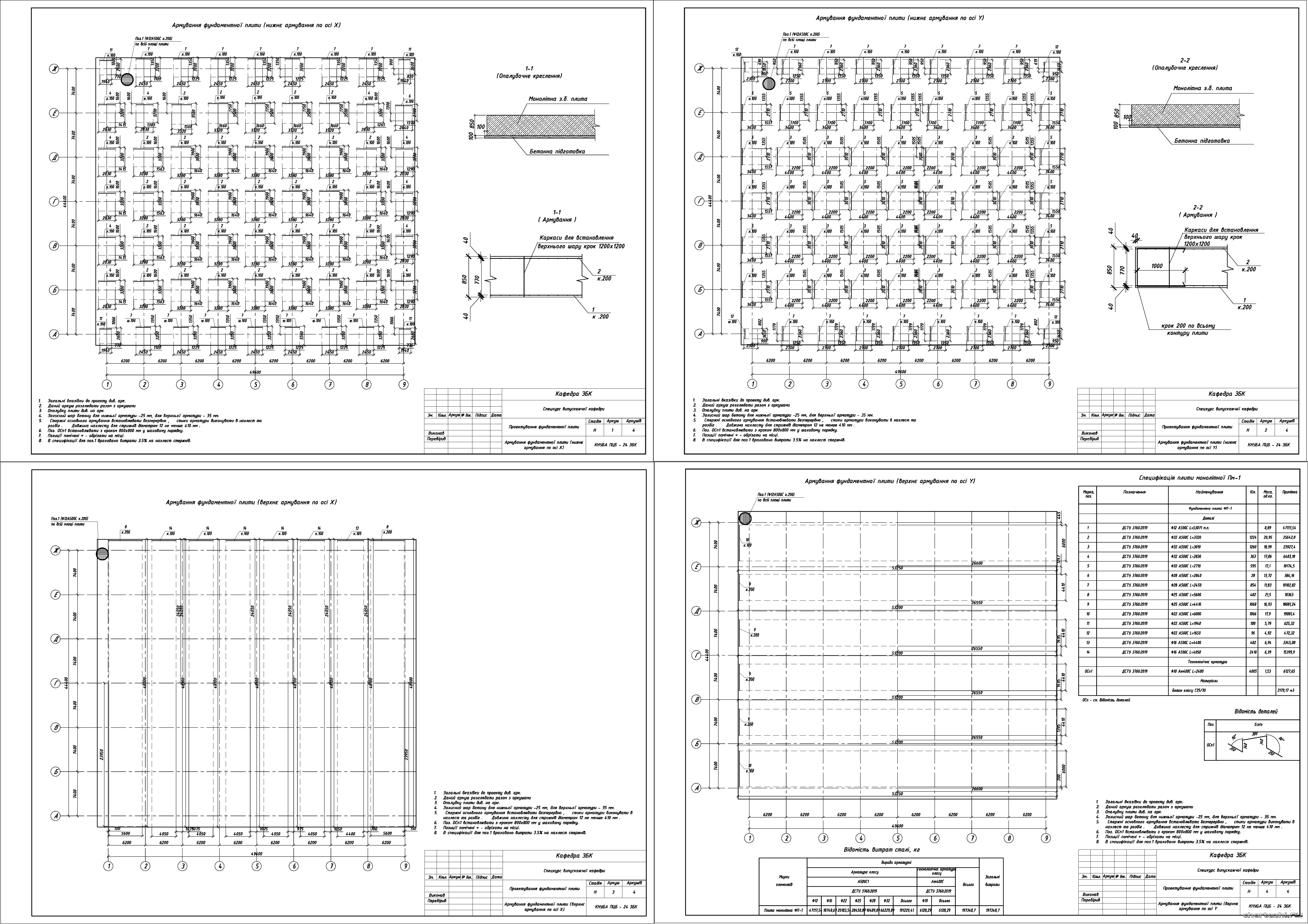

Коротко о файле:КНУБА / Кафедра залізобетонних та кам’яних конструкцій / Спецкурс випускаючої кафедри / Проектування плитного фундаменту / Склад: 4 листа креслень + ПЗ (18 сторiнок).
Зміст
1. Вихідні дані
2. Визначення габаритних розмірів плити
3. Визначення середнього тиску під підошвою фундамента
4. Визначення висоти фундаментної плити з умов її продавлювання колоною
5. За методикою Eurocode 2
6. Визначаємо осідання основи методом пошарового підсумовування:
7. Осідання основи з використанням розрахункової схеми з лінійно-деформованого шару
8. Визначення коефіцієнту постелі
9. Cтворення розрахункової моделі
Список використаної літератури
Вихідні дані:
Розміри каркасної будівлі в плані (в осях):L=6х7.4 м; В=8х6.2м.
Розміри підколінника: а = в = 0,5 м.
Навантаження (при γf= 1.0) на колони:
кутову -N1= 4000кН;
крайню -N2 = 6000кН;
середню -N3 = 8000 кН.
Матеріали:
Бетон – С25 (fcd=17 МПа,)
Арматура класу А500С (fyd= 435 МПа, fywd= 300 МПа)
Відмітки:
підошви фундаменту:-2,5 м;
низу першого шару грунту: -8,0 м;
низу другого шару грунту: -16,0м.
низу третього шару грунту: -22,0м.
Характеристики шарів грунту:
першого - суглинок (Е=25 МПа);
другого - пісок(Е=25 МПа);
третій – пісок (Е=25 МПа).
Розрахунковий опір грунту на відмітці підошви: R = 0,3МПа.
