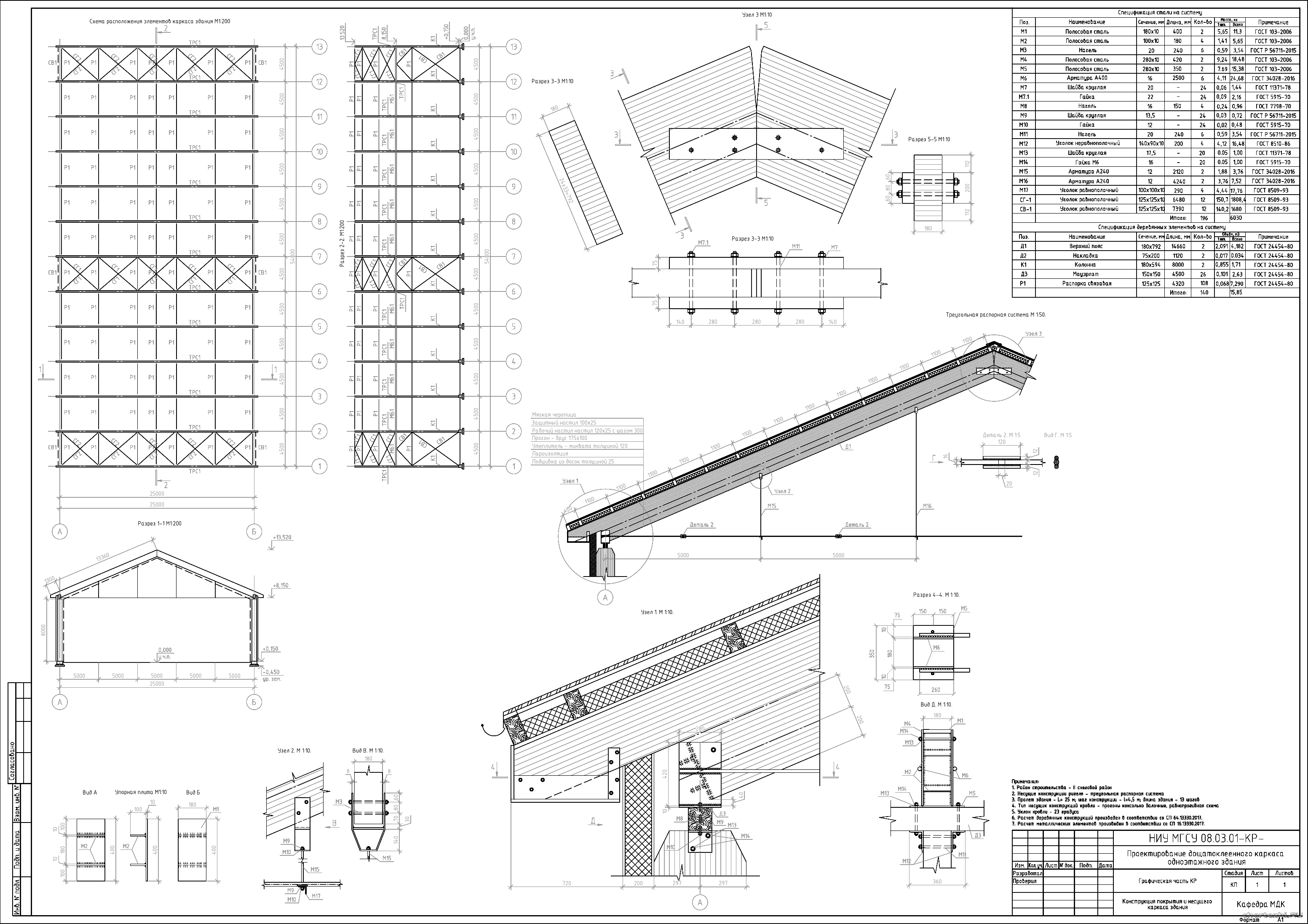

Коротко о файле:НИУ МГСУ / Кафедра “Металлических и деревянных конструкций” / по дисциплине «Конструкции из дерева и пластмасс» / Проектирование дощатоклееного каркаса одноэтажного здания / Состав: 1 лист чертеж + модель (в LIRA) + ПЗ (67 страниц).
Содержание
ИСХОДНЫЕ ДАННЫЕ ДЛЯ ПРОЕКТИРОВАНИЯ.
СОЗДАНИЕ ГЕОМЕТРИЧЕСКОЙ СХЕМЫ 6
1.ОБЩИЕ ПОЛОЖЕНИЯ РАСЧЕТА 6
2.РАСЧЕТ НАСТИЛА 6
3.РАСЧЕТ ПРОГОНА 12
4.РАСЧЕТ РАСПОРНОЙ СИСТЕМЫ 16
5.СТАТИЧЕСКИЙ РАСЧЕТ КОНСТРУКЦИИ 34
6.РАСЧЕТ И КОНСТРУИРОВАНИЕ УЗЛОВ 41
7.РАСЧЕТ СВАРНЫХ ШВОВ 48
8.КОНСТРУИРОВАНИЕ ДОЩАТОКЛЕЕНОЙ КОЛОННЫ.
ОБЩИЕ ПОЛОЖЕНИЯ 49
9.РАСЧЕТ УЗЛА КРЕПЛЕНИЯ КОЛОННЫ К ФУНДАМЕНТУ 55
10.СВЯЗИ В КАРКАСЕ ЗДАНИЯ 57
Библиографический список 59
Район строительства — II.
Несущие конструкции ригеля — треугольная распорная система.
Пролет здания: L = 25 м.
Шаг конструкций: l = 4,5 м.
Уклон кровли α = 23°.
Режим эксплуатации здания (тип покрытия) — теплый.
Тип несущих конструкций кровли - консольно-балочный, равнопрогибная схема.
Количество арок – 13.
На основе выполненных расчетов, полученных результатов моделирования пространственного каркаса были сделаны следующие выводы:
1.Определены основные геометрические параметры несущего каркаса здания — про лет рамы, шаг рам по длине здания, высотные отметки колонн, конькового узла распорной системы треугольного очертания;
2.Выполнен сбор нагрузок на ограждающую часть кровли, осуществлен подбор се чений настила, обрешетки, прогонов;
3.Выполнен сбор нагрузок на распорную систему;
4.В ПК Лира-САПР создана пространственная модель каркаса здания, на основе которой получены усилия в элементах несущих конструкций;
5.Произведены прочностные расчеты основных несущих элементов каркаса;
6.Законструированы основные узлы системы — опорные, коньковый, узел крепления подвески к поясу, узел крепления связей.
На основе полученных результатов следует выполнять графическую часть проекта, подсчитывать спецификации по расходу материалов основных элементов.
