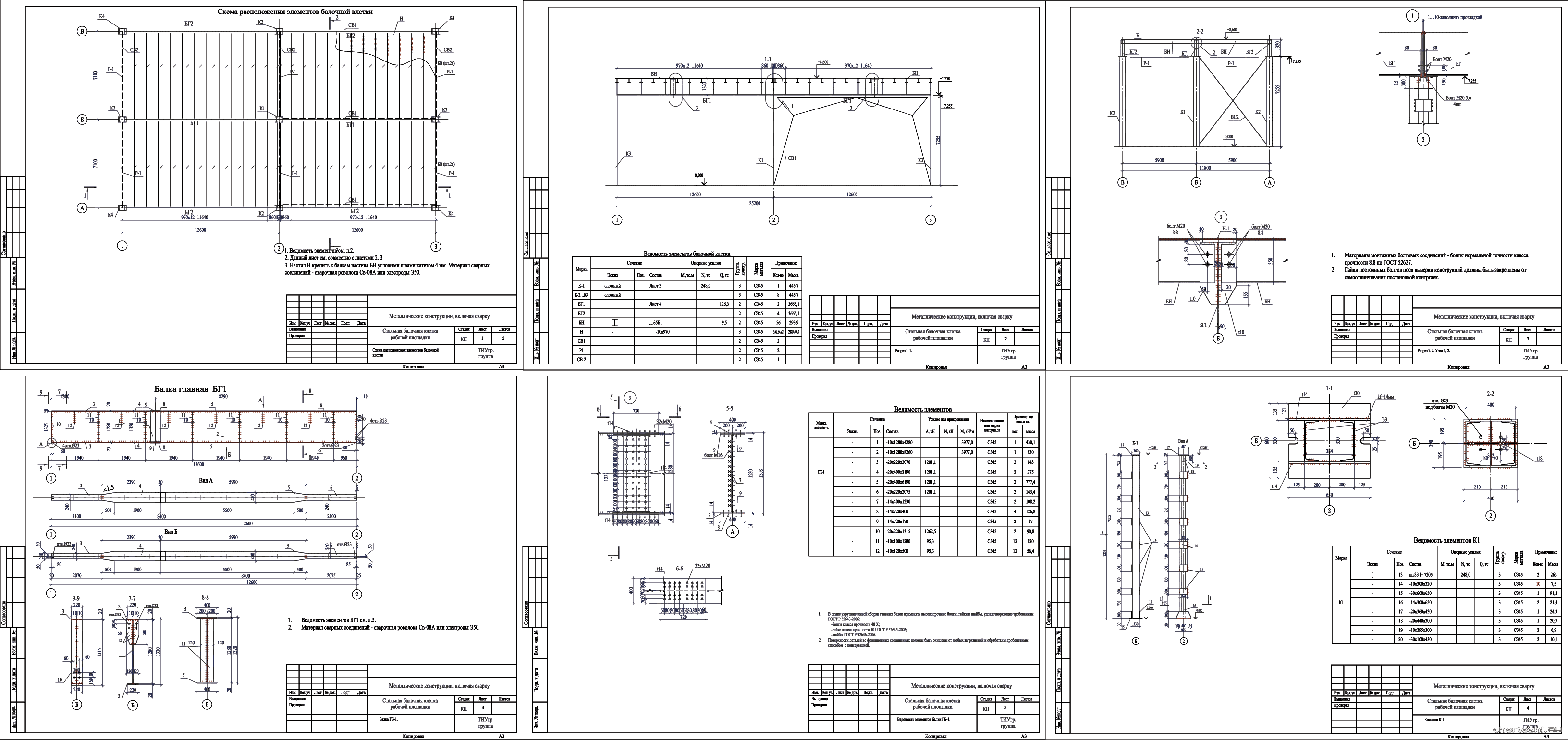

Коротко о файле:ТИУ / Кафедра строительных конструкций / по дисциплине "Металлические конструкции" / Расчет и конструирование элементов балочной клетки / Состав: 6 листов чертежи + ПЗ (60 страниц).
Содержание
1. Исходные данные: 3
1.1. Выбор марки стали. 3
1.2. Компоновка балочной клетки. 4
2. Конструирование и расчет стального плоского настила. 6
2.1. Расчет прочности настила 7
3. Схема расположения элементов балочной клетки 10
4. Расчет балки настила 11
4.1. Сбор нагрузок и статический расчет. 11
4.2. Проверка сечения балки настила 14
4.2.1. Проверка по 1 ПС 14
4.2.2. Проверка по II ПС. 15
5. Конструирование и расчет главной балки составного сечения. 16
5.1. Сбор нагрузок и статический расчет. 16
5.2. Подбор сечения составной балки. 17
5.2.1. Определение высоты балки и толщины стенки. 18
5.2.2. Определение размеров полки. 19
5.2.3. Изменение сечения балки по длине 22
5.2.1. Проверка жесткости балки (II группа предельных состояний). 24
5.3. Проверка прочности и устойчивости главной балки. 25
5.3.1. Проверка прочности главной балки по нормальным напряжениям. 25
5.3.2. Проверка прочности главной балки по касательным напряжениям. 26
5.3.3. Проверка прочности на совместное действие касательных и нормальных напряжений. 26
5.3.4. Проверка прочности по локальным напряжениям 27
5.3.5. Проверка общей устойчивости главной балки. 28
5.3.6. Проверка местной устойчивости стенки. 28
5.1. Расчет опорного ребра главной балки. 33
5.2. Расчет поясных соединений. 36
5.3. Размеры ребер жесткости. 38
5.3.1. Расчет крепления опорного ребра к стенке главной балки. 38
5.4. Сварной стык пояса ГБ. 39
5.5. Расчет монтажного стыка ГБ на высокопрочных болтах 41
5.5.1. Расчет болтов полки. 41
5.5.2. Болтовой стык стенки. 43
5.6. Расчет соединения балок настила к ребрам главной балки при сопряжении в одном уровне 44
5.7. Уточнение собственного веса главной балки при изменении ширины полок. 46
6. Конструирование и расчет центрально-сжатой колонны в 2-х вариантах со сплошным и сквозным сечением 6.1. Сбор нагрузок и статический расчет 47
6.2. Подбор сечения стержня. 48
6.2.1. Колонна сплошного сечения. 48
6.2.2. Колонна сквозного сечения. 49
6.3. Расчет соединительных планок. 52
6.4. Конструирование и расчет оголовка колонны. 55
6.5. Расчет базы центрально сжатой колонны 57
7. Список литературы. 60
Исходные данные:
Тип балочной клетки: нормальная;
Сопряжение балок: В одном уровне;
Шаг колонн в поперечном направлении (пролет главной балки) L= 12.6 м
Шаг колонн в продольном направлении l=7.1 м
Отметка настила - 8.6 м.
Район строительства –Салехард
(-49 гр. температура воздуха наиболее холодных суток обеспеченностью 0,98, определенная согласно СП 131.13330.2020. СТРОИТЕЛЬНАЯ КЛИМАТОЛОГИЯ.)
Полезная нормативная нагрузка -22 кг/м2
Класс Бетона фундамента B15
Компонуем балочную клетку из двух пролетов и двух шагов. Соответственно, размеры балочной клетки в плане будут 25.2×14.2 м. Шаг балок настила определим из расчета настила. Для обеспечения пространственной устойчивости балочно-стоечной системы предусматриваем вертикальные связи между колоннами в осях 2/Б-В и Б/1-2. Оформляем схему расположения балочной клетки.
Основными несущими элементами балочной клетки являются:
- Настил- относится к 2-й группе. Применяем сталь С345 до 10 мм Ry= 3400кг/см2
- Балки настила (БН) - входит в группу 2 Применяем сталь С345
Ry= 3400кг/см2
- главные балки (ГБ)-являются сварными конструкциями и входят в группу 2 . Применияем сталь С345 Ry= 3200кг/см2
- колонны-относят к 3- й группе . Применяем сталь С345 Ry= 3400 кг/см2
Группу конструкций и марку стали определяем согласно табл. 50 <1>
Основными несущими элементами балочной клетки (БК) являются:
–колонны;
–главные балки (ГБ);
–балки настила (БН);
–настил;
БН пролетом 7.1м с шагом 0.97м опирание В одном уровне на ГБ пролётом 12.6 м, которые в свою очередь опираются на колонны.
