Станки в Компасе, обеспечивают комплексное моделирование и детальное изучение станочных деталей, узлов, рабочих инструментов. Таким образом, открываются широкие возможности для совершенствования существующих моделей и создания новых. Наглядное изображение станочного оборудования позволяет быстро и эффективно выполнить его ремонт либо модернизацию. Чертеж станка Компас может включать в себя различные виды графических и текстовых документов. Зачастую чертежи содержат:
- структурные и кинематические схемы станков;
- разнообразные расчеты, позволяющие вычислить и спроектировать параметры производственных мощностей, приводной системы, коробки скоростей, рабочего инструмента, деталей;
- спецификации;
- пояснительные записки, содержащие принципы ухода за оборудованием, его смазывания, безопасной эксплуатации и другие необходимые пояснения;
- общие виды станков, развертки коробки скоростей, разрезы по валам и т.д.
«Компас 3D» станки моделирует в трехмерной проекции, в полной мере демонстрируя конструктивные особенности:
- станочных оснований (плит, станин, координатных столов);
- электрических движков;
- механизмов коробок передач и подачи заготовок;
- рабочих инструментов (шпинделей, резцов, суппортов, салазок, валов, винтов).
«Компас» ЧПУ станок показывает, включая помимо прочего расположение и вид дополнительных структур и систем управления. Речь идет о всевозможных:
- операторских пультах, контроллерах, консолях, дисплеях, панелях, представляющих возможность контролировать и редактировать рабочие программы, вводя новые данные;
- шкафах с компьютерной начинкой.
Токарный станок в «Компасе» также может содержать дополнительную информацию, касающуюся выбора параметров его работы и конкретных сборочных единиц. Например, некоторая проектная документация включает в себя:
- кинематический расчет привода основного и вспомогательного движения;
- чертежи разверток и сверток привода и шпиндельного узла;
- непосредственно модель привода;
- моделирование шпиндельного движения;
- графики оборотных чисел;
- кинетические схемы;
- проект пусковой наладки.
Сборник проектов собран в ручную для метки "Чертежи станков в Компасе". Подборка не содержит всех проектов, не нашли по метке воспользуйтесь поиском по каталогу проектов.
НТИ(ф)УГТУ-УПИ / Факультет Общего и специального машиностроения / Кафедра общего машиностроения. В данном курсовом проекте предстоит спроектировать коробку скоростей для среднего токарно-винторезного станка. / В архиве 4 листа чертежи: Общий вид токарно-винторезного станка, Коробка скоростей, Блок зубчатых колес + ПЗ + Спецификация (к развертке свертке)
ВГТУ / Факультет автоматизации и роботизации машиностроения / Кафедра «Автоматизированное оборудование машиностроительного производства» / Заданная в проекте деталь - шток. Шток выполняет роль опоры и основания, для закрепления на него других деталей, при помощи резьбы М20, фрезерованной поверхности и посадочных поверхностей диаметр 32 f9 (допуск в интервале с (-0,025)по (-0,087) мм.) и Д=24 е8 (допуск в интервале с (-0,040) по (-0,073) мм). Данные посадки относятся к посадке с зазором, в связи с чем деталь закреплена жестко не по всем её поверхностям. Шток изготовлен из стали 45 ГОСТ 1050-88. / 11 листов чертежи + спецификации + 6 рисунков + ПЗ. Полная версия.
ТулГУ / В данном курсовом проекте был спроектирован привод главного движения вертикально-сверлильного станка. За основу был взят станок модели 2А150. В качестве исходных данных были заданы минимальные и максимальные числа оборотов, количество скоростей и мощность электродвигателя. В ходе выполнения проекта была разработана коробка скоростей на 8 чисел оборотов шпинделя, были выполнены чертеж кинематической схемы станка, общий вид коробки скоростей, и свертка валов, позволяющая определить расположение валов коробки. Были выполнены проверочные расчеты, позволяющие определить точность и долговечность работы привода. / Состав: 3 листа чертежи + спецификация + ПЗ.
МГТУ им. Баумана / Факультет: Машиностроительные технологии / Кафедра: МТ3 Технология машиностроения / В данном курсовом проекте выполняется разработка технологических процессов сборки вала III оси станка МК6046 и изготовления этого вала. / Состав: 6 листов чертежи (выбор материала и метода получения заготовки; наладки для операций 020, 030, 055; схемы контроля по основным параметрам; технологический процесс сборки; маршрут обработки; вал III оси) + эскизы + ПЗ.

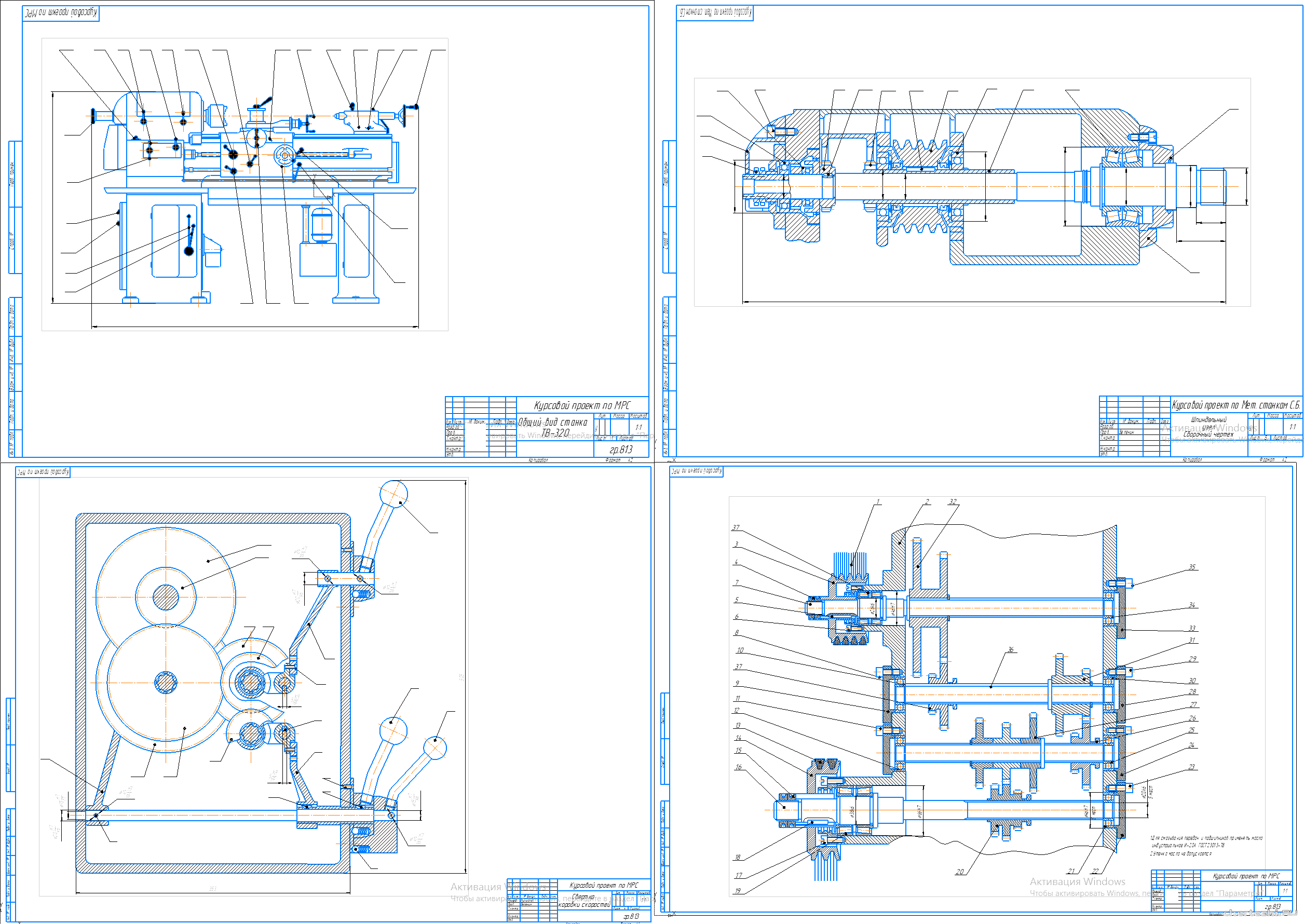

ИжГТУ / В качестве аналога и прототипа станка был выбран токарно-винторезный станок модели ТВ-320. ТВ-320 представляет собой высокооборотный специализированный станок особо пригодный для выполнения работ в инструментальном и приборостроительном производстве. Станок может быть успешно использован также для выполнения работ операционного характера. / Cостав: 6 листов чертежи (станок (ВО), шпиндельный узел (СБ), свертка коробки скоростей, развертка коробки скоростей, схема электрическая принципиальная, кинематическая схема) + ПЗ.
Кафедра "Металлорежущие станки и инструмент" / По дисциплине "Металлорежущие станки" / Представлен анализ трёх станков и анализ и модернизация ещё одного станка. 3 листа чертежи (Исследование и анализ кинематической структуры привода главного движения станков А1, Анализ и модернизация токарно-винторезного станка с ЧПУ 16А20Ф3 А1, Устройство нататяжное станка модели 16А20Ф3) + ПЗ.
КубГТУ / В данном курсовом проекте производится расчет кинематической структуры привода главного движения токарно-винторезного станка, конструирование этого привода вместе со шпиндельным узлом. Результатом работы является выполненный чертеж развертки и свертки привода главного движения станка. / Состав: 3 листа чертежи (чертеж развертки, моделирование привода, моделирование динамики шпинделя) + ПЗ.
ВлГУ / Кафедра ТМС / Проект по металлорежущим станкам / Токарно-винторезный станок 1К62 предназначен для наружного и внутреннего точения, нарезания правой и левой метрической, дюймовой, модульной и питчевой резьб, одно- и многозаходных резьб с нормальным и увеличенным шагом, торцовой резьбы и т. д. Станок применяется в единичном и мелкосерийном производстве. 4 листа чертежи + ПЗ.

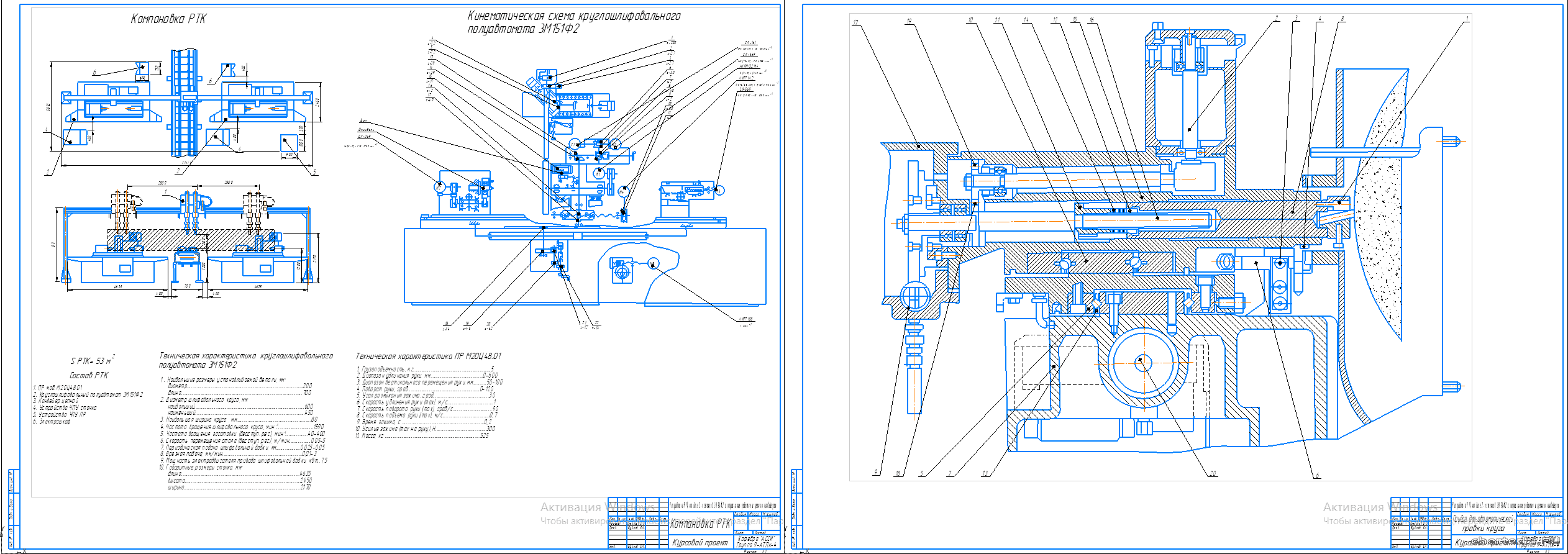

МГТУ "МАМИ" / Кафедра “Автоматизированные станочные системы и инструмент” / дисциплина “Станки, автоматические линии и ГПС с микропроцессорным управлением.” / Проектирование роботизированнного комплекса для обработки деталей массой до 5кг с составе РТК на базе 2х станков 3м151 с портальным роботом и цепным конвеером. С разработкой и расчетами конструкций узлов, приводов шпиндельного узла, клиноременной передачи, передачи винт-гайка, червячной передачи. / Состав: 4 листа чертежи (Компановка РТК, Шпиндельный узел, Прибор для автоматической правки круга, Технологическая наладка) + ПЗ.
ВятГУ / факультет автоматизации машиностроения / кафедра технология автоматизированного машиностроения / по дисциплине “Металлорежущие станки” / Проведен анализ и кинематический расчет привода главного движения станка-прототипа и вновь разрабатываемого привода. Произведены силовые расчеты валов, зубчатых колес, шлицевых и шпоночных соединений, выбраны и рассчитаны подшипники качения, гидроцилиндры для переключения частот вращения шпинделя. В пояснительной записке приведены описания работы электрической схемы и системы смазки. / Состав: 5 листов чертежи (схемы станка-прототипа и вновь разрабатываемого привода; свертка и развертка коробки скоростей вновь разрабатываемого привода; гидравлическая схема управления переключением частот вращения шпинделя) + спецификации + ПЗ.
ХТИ - СФУ / Вариант № 21 / Спроектировать коробку скоростей для токарно-револьверного станка. Переключение должно осуществляться с помощью электромагнитных муфт. Рассчитать шпиндель. Число скоростей – 12. Диапазон регулирования - 40. Максимальный диаметр обработки - 500. Станок предназначен для токарной обработки из пруткового материала серии одинаковых деталей диаметром до 25 мм и длиной до 150 мм из стали, чугуна, цветных металлов и других конструкционных материалов. На станке можно производить черновое и чистовое обтачивание, фасонное обтачивание, сверление, зенкерование, зенкование, развертывание, подрезание торцев, прорезание канавок, нарезание резьбы, накатку рифлей и отрезание. Станок предназначен для использования в условиях мелкосерийного и серийного производства. / 4 листа чертежи (кинематическая схема, Коробка скоростей станка модели 1П326 (развертка), Свертка коробки скоростей, шпиндель) + спецификация + ПЗ.
ОмГТУ / Кафедра: “Металлорежущие станки и инструменты” / По предмету: Металлорежущие инструменты / В данном курсовом проекте проанализированы несколько станков близких типоразмеров и приведены их технические характеристики. Рассчитаны основные технические характеристики проектируемого станка. По полученным данным определено количество и величины скоростей, подобраны числа зубьев, построен график чисел оборотов, составлена кинематическая схема привода. После всех произведенных расчетов составлена кинематическая схема проектируемого станка. На чертеже курсового проекта изображены кинематические схемы станков модели 16К20, 1А616 и проектируемого станка, а также графики чисел оборотов вышеперечисленных станков. / Состав: 4 листа чертежи (кинетические схемы, развертка, проектирование инструментальной наладки, проектирование червячной шлицевой фрезы) + ПЗ.
СибГУ им.ак.М.Ф.Решетнёва / Кафедра «Технология машиностроения» / По дисциплине «Металлорежущие станки» / Даны теоретические и экономические обоснования, конструкторско-технологические разработки по созданию металлообрабатывающего оборудования типа ТЗ.11.МРС.19. Может быть использован в различных отраслях народного хозяйства, имеющих основные и вспомогательные цеха по обработке металлов. / Состав: 5 листов чертежи (чертеж общего вида, кинематическая схема, шпиндель, шпиндельная сборка, крышка) + спецификация + ПЗ.
