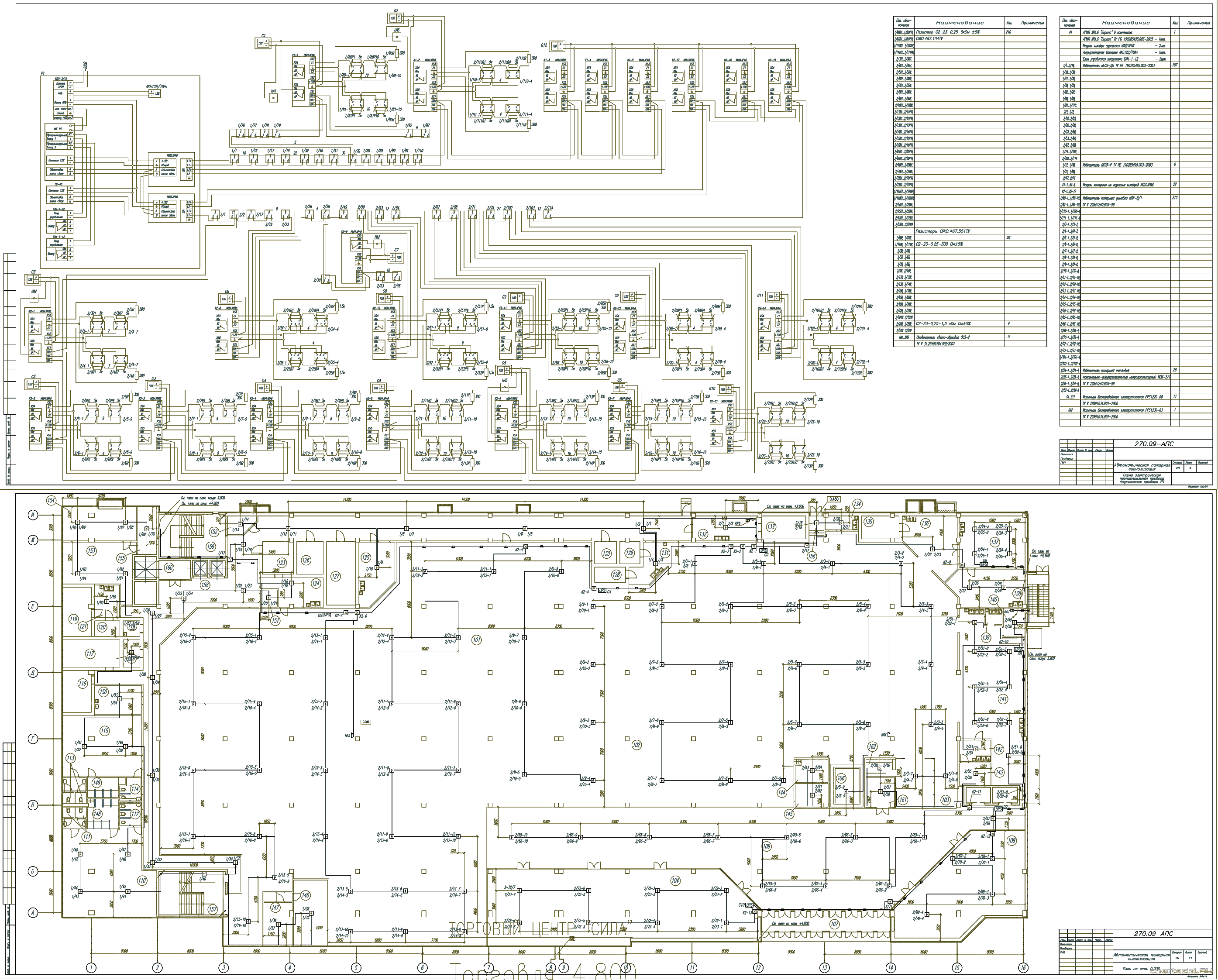

Коротко о файле:Р / Автоматическая пожарная сигнализация торгового центра, выполненная на оборудовании "Бирюза", белорусского производства, сертифицированного в Украине. / Состав: комплект чертежей + спецификация.
Здание торгового центра "СИЛА" относится к категории пожароопасности В. Здание торгового центра подлежит оборудованию системой автоматической пожарной сигнализации.
В рабочем проекте применены технические решения по оснащению средствами автоматической пожарной сигнализации, выдачи тревожного сигнала пожар на этажи торгового центра.
Учитывая характеристику основных пожароопасных материалов, находящихся в защищаемом здании, для использования в проекте принята адресная установка пожарной сигнализации с дымовыми адресными пожарными извещателями RF03-ДО, дымовыми безадресными извещателями ИПК-8/1, безадресными тепловыми максимально-дифференциальными извещателями ИПК-7/1, адресными ручными пожарными извещателями RF03-Р, извещателями пламени ИПЭС.
В качестве устройства пожарной сигнализации использован прибор адресной пожарной сигнализации АПКП ХРА.6 "Бирюза". Прибор сертифицирован для использования на объектах в Украине и предназначен для круглосуточного контроля состояния шлейфов пожарной сигнализации, выработки сигнала о возникновении пожара или неисправности, выдачи тревожных сообщений (о пожаре, аварии, несанкционированном вскрытии).
Вывод сигнала о пожаре и неисправности на пульт централизованного наблюдения осуществлен посредством использования прибора "Тирас-4П".
Ведомость рабочих чертежей
Общие данные
Условные обозначения
Схема структурная организации шлейфов приборов сигнализации
Схема электрическая принципиальная прибора подключения прибора Р1
Схема электрическая принципиальная прибора подключения прибора Р2
Схема электрическая принципиальная прибора подключения прибора Р3
Схема электрическая принципиальная формирования сигнала на работу устройств дымоудаления
Схема электрическая принципиальная выдачи сигнала на речевое оповещение, сигнала о пожаре и неисправности
Схема структурная соединения блоков бесперебойного электропитания
Схема принципиальная питания
План на отм. минус 3,900
План на отм. 0.000
Экспликация помещений на отм. 0,000
План на отм. +4,800
План на отм. +9,600
План на отм. +14,400
