Коротко о файле:Р / Автоматична система пожежної сигналізації. Система оповіщення та управління евакуацією людей при пожежі. Спостерігання за пожежною автоматикою об'єкта. Автоматична установка пожежної сигналізації розроблена на базі ППКП «Лунь-9Р» і призначена для своєчасного виявлення пожежі, оповіщення персоналу про виникнення пожежі та передачі тривожних сповіщень про пожежу на пульт централізованого спостереження пожежної охорони по GSM-каналу. / Склад: комплект креслень + специфікація + ПЗ.
Захисту автоматичною установкою пожежної сигналізації підлягають офісні приміщення ТОВ «Банківське телебачення», які відповідає категорії В по НАПБ Б.03.002-2007 і класу пожежонебезпечності зон по ПУЕ – П-2а.
Офісні приміщення ТОВ «Банківське телебачення» розташовані в 5-поверховій адміністративній будівлі на 4-му та 5-му поверхах, за адресою: м. Київ, пров. Куренівський, 19/5. Загальна площа офісних приміщень 767 м2.
Основні проектні рішення:
В якості технічних засобів виявлення пожежі в приміщеннях, що захищаються, застосовані пожежні сповіщувачі: димові – СПД-3, димові двоточкові – СП-2.1, ручні – SPR-3L. Сповіщувачі SPR-3L встановлені на шляхах евакуації і виходах з будівлі.
Сповіщувачі згруповані в шлейфи і підключені на цілодобову зону до
ППКП «Лунь-9Р» (мод.2 24В) без права відключення.
Сигнал «ПОЖЕЖА» від ППКП «Лунь-9Р» передається на пульт централізованого нагляду пожежної охорони по GSM-каналу.

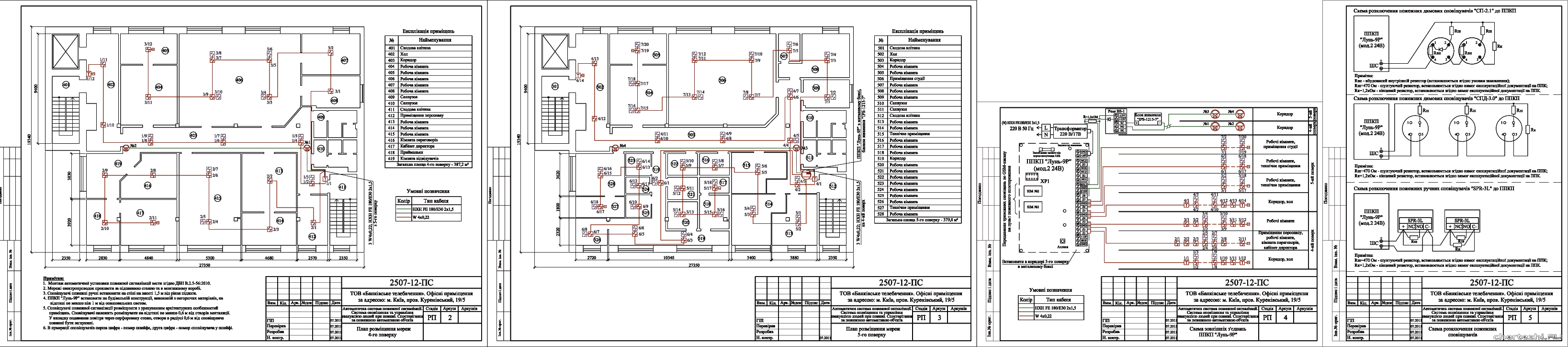

Відомість робочих креслень
Загальні дані
План розміщення мереж 4-го поверху
План розміщення мереж 5-го поверху
Схема зовнішніх з'єднань ППКП "Лунь-9Р"
Схема розключення пожежних сповіщувачів
