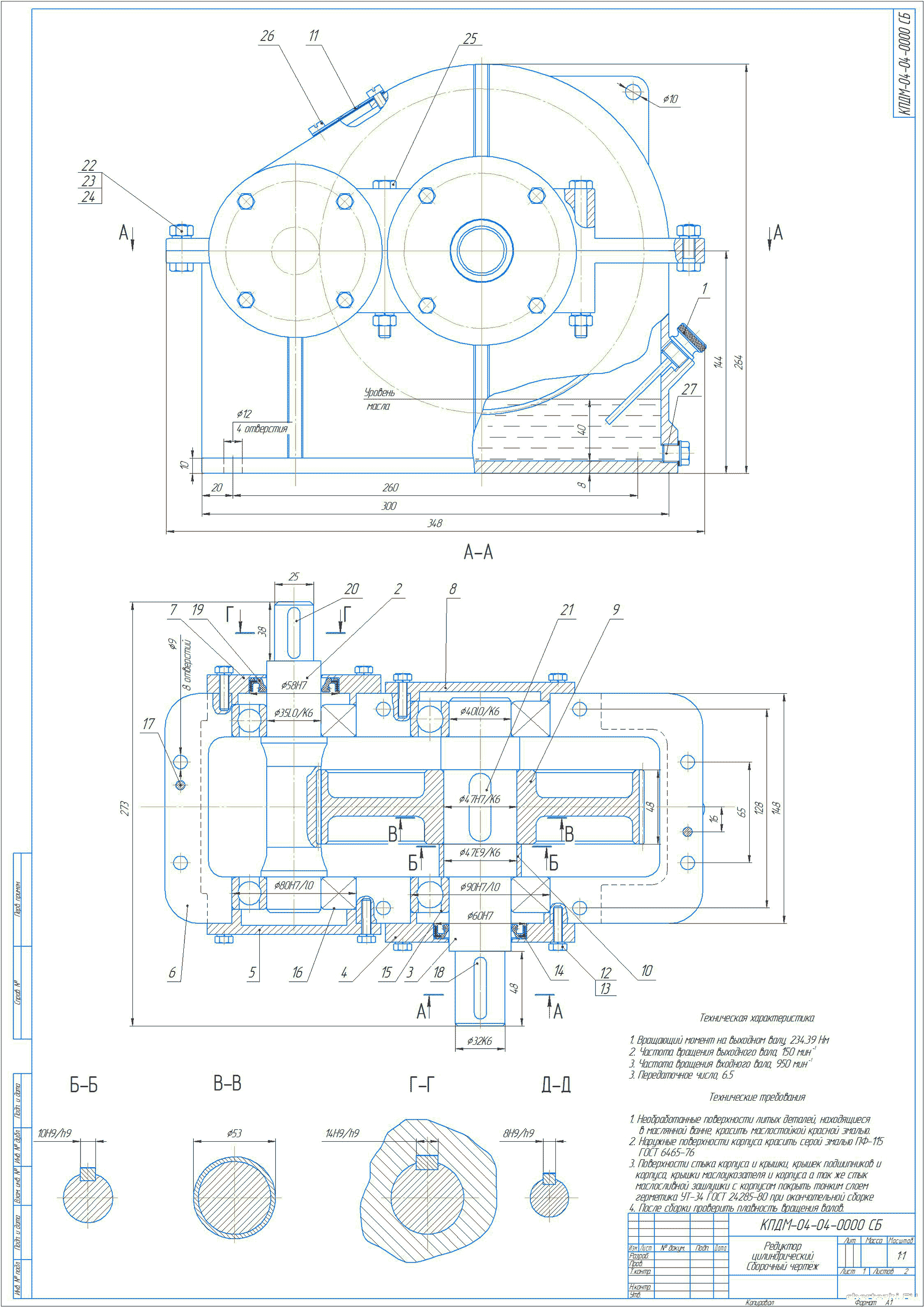

АлтГТУ / Кафедра «ТиМС» / по дисциплине «Детали машин» / В данном курсовом проекте требуется спроектировать привод ленточного конвейера. Звездочки конвейера приводятся в движение с помощью асинхронного электродвигателя, через цилиндрический двухступенчатый редуктор. Редуктор присоединяется к электродвигателю с помощью упругой муфты, для компенсации радиальных и осевых смещений. Окружное усилие 3 kH; окружная скорость звездочки V = 0.6 m/c; диаметр барабана 250 mm; срок службы t = 6 лет. / Состав: 5 листов чертежи (редуктор цилиндрический; деталировка: крышка редуктора, вал тихоходный, колесо зубчатое; привод) + ПЗ.

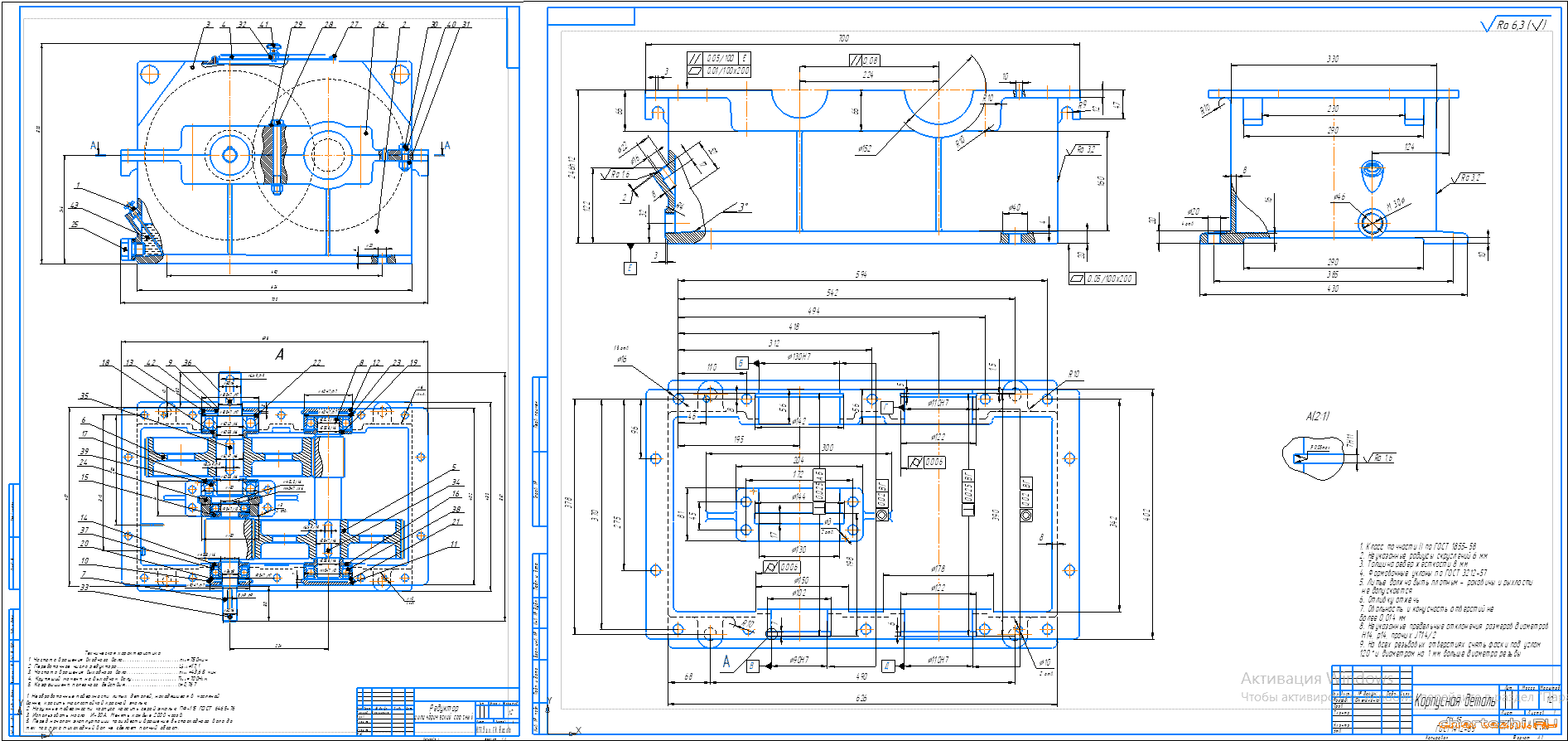

БТИ АлтГТУ / Кафедра АТТМ / АПХП / Привод специальный служит для обеспечения вращательного движения с заданными характеристиками: F=50кH и V=0.25 м/с. Движение в нем передается от электродвигателя АИР 180М8, через ремённую передачу к редуктору, в котором оно преобразуется в движение с требуемыми параметрами – частотой вращения и крутящим моментом. Привод пластинчатый конвейер состоит из закрепленных на сварной раме асинхронного двигателя, соединенного муфтой с двухступенчатым соосным редуктором. / Состав: 6 листов чертежи 2Д (привод А1, редуктор А1, вал А3, колесо тихоходное А3, корпус - сборочный чертеж А1, рама А1) + 3Д сборка, детали + эпюры + специализации + ПЗ.
БГТУ / Заданный к проектированию привод состоит из одноступенчатого червячного редуктора, соединенного с валом электродвигателя ременной передачей, а с приводным валом – муфтой. Проектируемый привод предполагается эксплуатировать в закрытом, отапливаемом, вентилируемом производственном помещении, снабжённым подводом силовой электрической энергии (380 В). Кинематическую схему изменяем путем перемещения червяка с правой стороны редуктора в левую, с целью снижения нагрузок на быстроходный вал. / Состав: 5 листов чертежи (привод, редуктор, корпус, колесо, вал тихоходный) + спецификации + ПЗ.
Курсовой проект редуктора (привода) является самостоятельной работой студентов технических вузов и разрабатывается с целью закрепления знаний и навыков, полученных в процессе изучения дисциплины «детали машин». Курсовой «редуктор» выполняется на основании технического задания по проектированию, в котором указывается тип, назначение и сфера применения механизма, условия эксплуатации, тип производства и т.д. По результатам проведенных расчетов составляется заключение о технической и экономической целесообразности проектируемого механизма.
В данном разделе сайта представлены готовые курсовые работы по тематике «редуктор/привод», из которых каждый может подобрать проект, наиболее подходящий своему техническому заданию и исходным данным. Детали машин курсовой проект «редуктор» содержит следующие разделы:
- Исходные данные;
- расчетно-описательная часть;
- графический раздел;
- заключение.
Расчетно-описательная «редуктор курсовая работа» включает в себя вычисление нагрузок на валы (определяются силы консольные, а также в зацеплении передачи), проектный расчет валов, рассчитывается масса редуктора и техуровень.
«Редуктор чертеж выполняется согласно положений ЕСКД в машиностроении.
Раздел включает в себя компоновочный чертеж агрегата в сцеплении, вид в сечении, эскизы валов, перечень деталей, сведенных в спецификацию.
В расчетно-описательной части проекта Привод. Детали машин. Курсовая определяется ресурс устройства приводной системы, осуществляется кинематический расчет (вычисление потребляемой мощности, вычисление передаточного числа привода, подбирается тип двигателя), определяются напряжения на контактах и изгибах, вычисляется закрытая и открытая передача, проверочный расчет, а также излагается описание всего механизма.
На основании проведенный вычислений составляется кинематическая схема, график нагрузки, компановочный чертеж привода, а также его вид на разрезе.
В заключении курсового проекта составляется технико-экономической обоснование и вывод.
